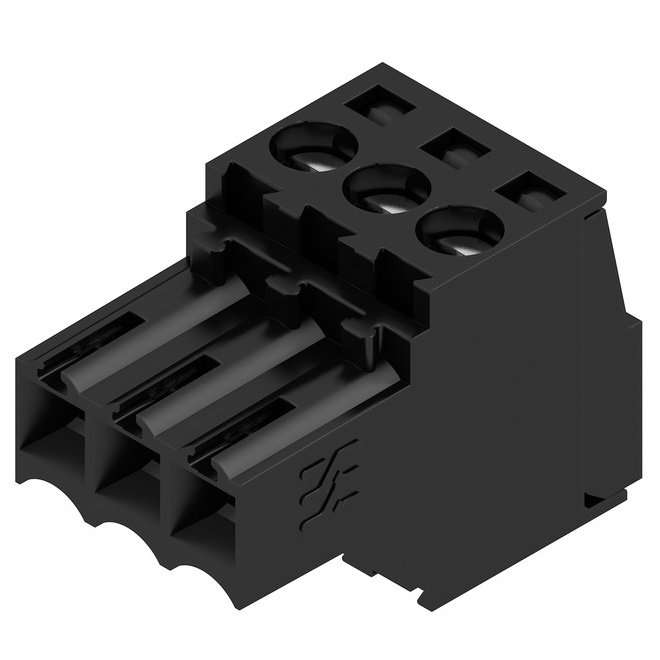

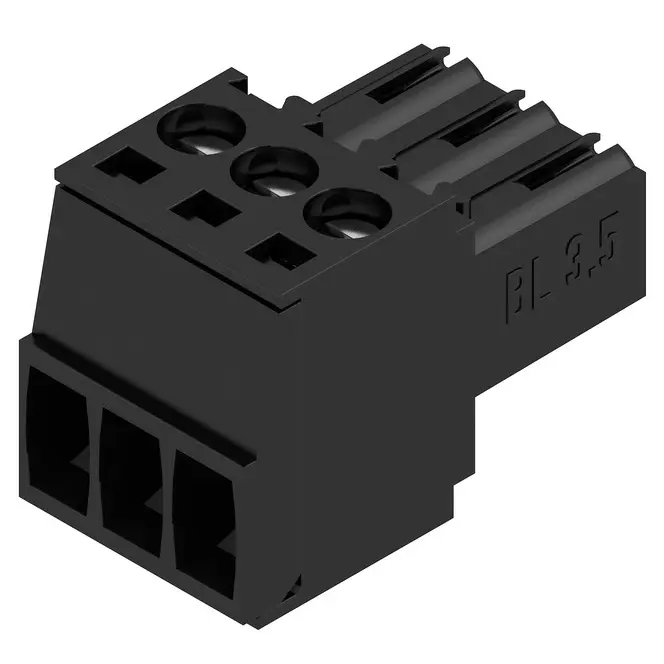

WEIDMÜLLER KONEKTOR BL 3.50/03/180 SN BK BX 1615680000

Svorkovnice PCB, řada: BL, rozteč: 3.5mm, počet kontaktů: 3, Kabelová montáž, ČernáŠroub p... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 82292957 Zkopírováno

Kód dodavatele: 1615680000 Zkopírováno

EAN: 4008190058906 Zkopírováno

Druh spojení: Pružná spojka desky s plošnými spoji

Provedení kontaktu: Zdířka

Počet pólů: 3

Rozměr rastru kontaktů: 3.5 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Svorkovnice PCB, řada: BL, rozteč: 3.5mm, počet kontaktů: 3, Kabelová montáž, Černá

Šroub pro montáž kabelu konektoru se standardní hustotou, černý



Zásuvné Terminal bloky jsou vybaveny šroubovým systémem upínací vidlice, který umožňuje připojit vodiče v přímém směru výstupu o rozteč 3,5 mm. Upínací opěrná ocel je tvrzená a zinkově chromovaná. Svorky jsou dvoudílné a jejich části jsou z pocínované slitiny mědi.



Charakteristiky a výhody

  • Vnitřní zátka
  • Závitová koncovka
  • Jmenovitý proud se vztahuje k jmenovitému průřezu a min. počtu pólů
  • Snadné zapojení kabeláže díky připojení třmenu
Název parametru Hodnota
Druh spojení Pružná spojka desky s plošnými spoji
Provedení kontaktu Zdířka
Počet pólů 3
Rozměr rastru kontaktů 3.5 mm
Rozměr rastru přípojek 3.5 mm
Úhel kontakt/přípojka vodiče 90° (vertikálně nahoru)
Jmenovitý proud In 14.5 A
Jmenovité napětí 160 V
Jmenovité špičkové napětí 2.5 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 1.5 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.2 - 1.5 mm2
Připojitelný průřez jednodrátového vodiče 0.2 - 1.5 mm2
Typ el. připojení Šroubové připojení
Připojitelné typy kabelů Kulatý kabel
Materiál kontaktní vrstvy Cín
Materiál kontaktu Měď
Materiál izolačního tělesa Polybutylene terephthalate
Materiál obalu Plast
Povrchová úprava skříně Bez povrchové úpravy
Barva skříně Černá
Třída hořlavosti izolačního materiálu dle UL 94 V0
S ochranným vodičem Ne
Provozní teplota -50 - 100 °C
Krytí (IP), namontované Ostatní
