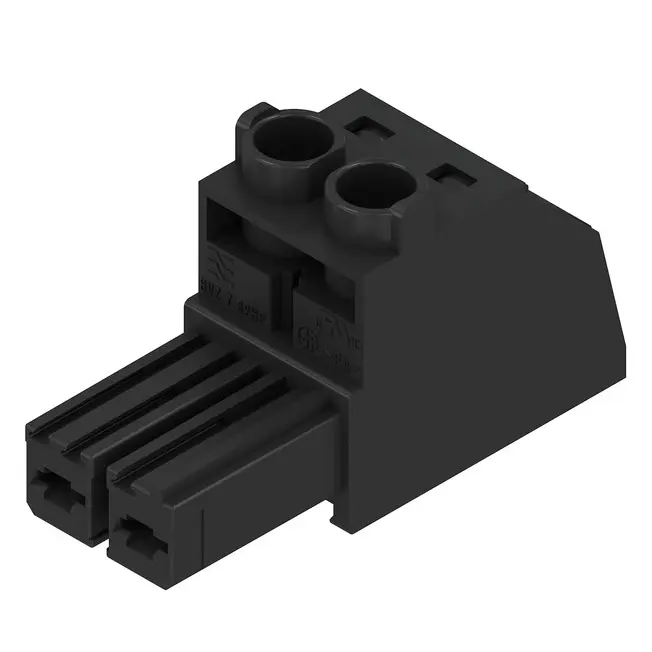

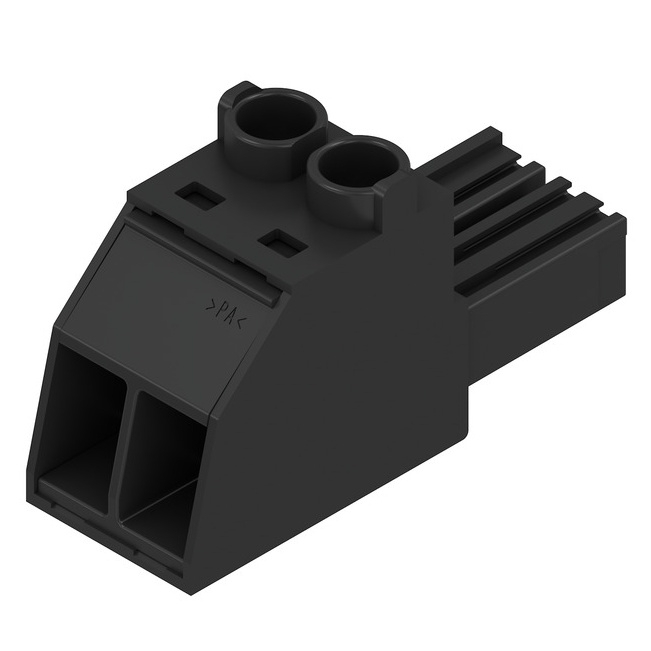

WEIDMÜLLER KONEKTOR ZÁSUVNÝ PCB BVZ 7.62HP/02/180 SN BK BX 1929930000

Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 2, 180°, Připojení s upínacím t... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83498043 Zkopírováno

Kód dodavatele: 1929930000 Zkopírováno

EAN: 4032248579716 Zkopírováno

Druh spojení: Pružná spojka desky s plošnými spoji

Provedení kontaktu: Zdířka

Počet pólů: 2

Rozměr rastru kontaktů: 7.62 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 2, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 10 mm², Box

Název parametru Hodnota
Druh spojení Pružná spojka desky s plošnými spoji
Provedení kontaktu Zdířka
Počet pólů 2
Rozměr rastru kontaktů 7.62 mm
Rozměr rastru přípojek 7.62 mm
Úhel kontakt/přípojka vodiče 90° (vertikálně nahoru)
Jmenovitý proud In 51 A
Jmenovité napětí 1000 V
Jmenovité špičkové napětí 8 kV
Kategorie přepětí III
Stupeň znečištění 2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.2 - 10 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.5 - 6 mm2
Připojitelný průřez jednodrátového vodiče 0.2 - 6 mm2
Typ el. připojení Šroubové připojení
Připojitelné typy kabelů Kulatý kabel
Materiál kontaktní vrstvy Cín
Materiál kontaktu Jiné slitiny mědi
Materiál izolačního tělesa Polyamid
Materiál obalu Plast
Povrchová úprava skříně Bez povrchové úpravy
Barva skříně Černá
Třída hořlavosti izolačního materiálu dle UL 94 V0
S ochranným vodičem Ne
Provozní teplota -50 - 125 °C
Krytí (IP), namontované IP20
