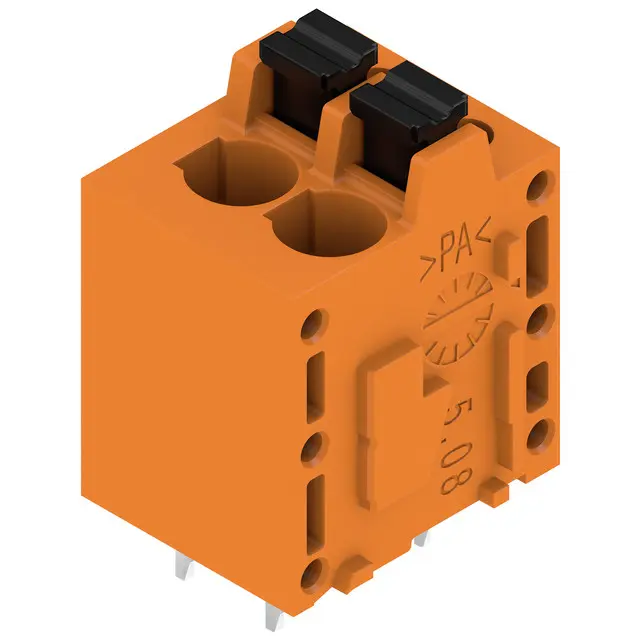

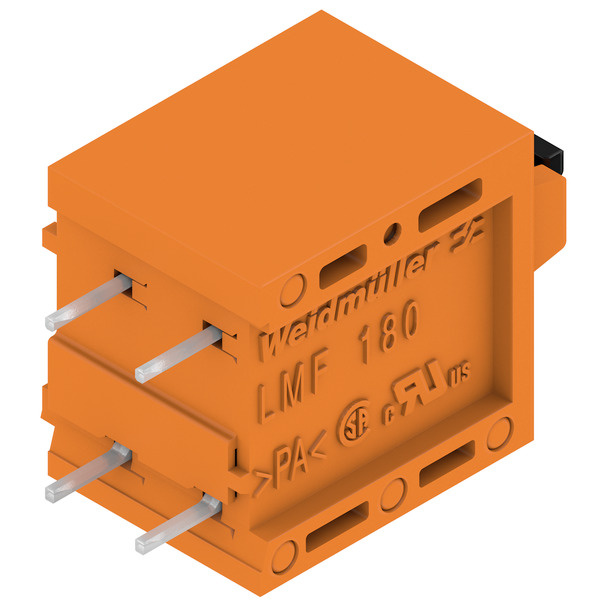

WEIDMÜLLER LMF 5.08/02/180 3.5SN OR BX 1331080000

Weidmüller 1331080000 Svorka DPS, 5.08 mmSvorkovnice PCB (svorka pro tisk, svorka pro desk... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 82293167 Zkopírováno

Kód dodavatele: 1331080000 Zkopírováno

EAN: 4050118135923 Zkopírováno

Výška: 22.7 mm

Počet elektrických přípojek: 2

Rozměr rastru přípojek: 5.08 mm

Úhel spojení deska s plošnými spoji/vodič: 90° (vertikálně nahoru)

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Weidmüller 1331080000 Svorka DPS, 5.08 mm

Svorkovnice PCB (svorka pro tisk, svorka pro desku) pro jednoduchý a bezpečný datový přenos přímo do PCB.

Název parametru Hodnota
Výška 22.7 mm
Počet elektrických přípojek 2
Rozměr rastru přípojek 5.08 mm
Úhel spojení deska s plošnými spoji/vodič 90° (vertikálně nahoru)
Jmenovitý proud In 24 A
Jmenovité napětí 320 V
Jmenovité špičkové napětí 4 kV
Kategorie přepětí II
Stupeň znečištění 2
Druh připojení vodiče Zásuvné svorkové připojení
Připojitelný průřez jednodrátového vodiče 0.5 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.25 - 2.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Materiál izolačního tělesa Polyamid
Barva skříně Oranžová
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -50 - 120 °C
Druh upevnění desky s plošnými spoji Ostatní
Druh upevnění Pájení
Druh balení Ostatní
Krytí (IP), namontované IP20
