WEIDMÜLLER MODUL SIGNÁLOVÝ HDC MHD 12 MP, 2748460000

Signální modul WEIDMÜLLER HDC MHD 12 MP je 12pólová zástrčka pro systém ModuPlug s PUSH IN připojením s akčním členem, určená pro aplikace do 250 V / 10 A a jeden zásuvný slot.

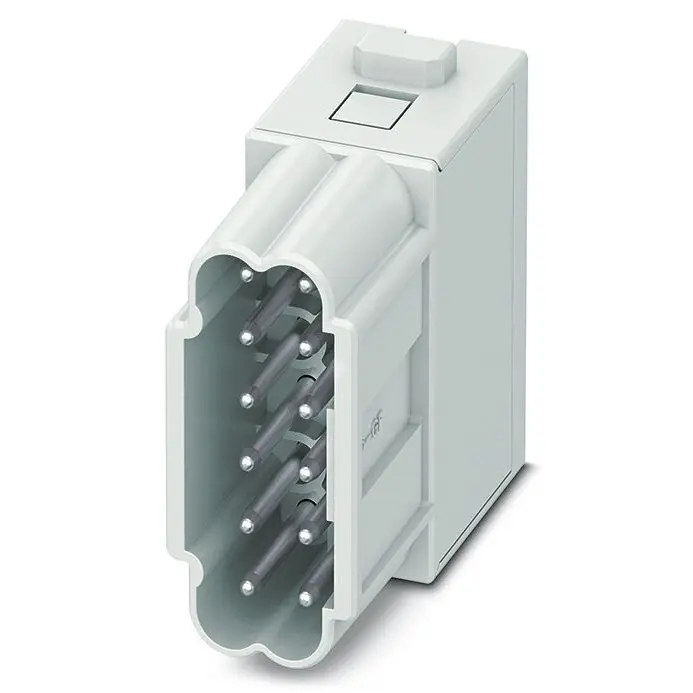

Model HDC MHD 12 MP je kompaktní 12pólový signální modul v zástrčkovém provedení (male) navržený pro modulární konektorové systémy Weidmüller ModuPlug. Využívá rychlé a spolehlivé PUSH IN připojení s akčním členem a umožňuje připojení vodičů s průřezem 0,14 až 1,5 mm². Modul je vyroben z odolného polykarbonátu s třídou hořlavosti UL 94 V-0 a nabízí jmenovité parametry 250 V a 10 A při impulsním napětí 4 kV. Díky mechanické životnosti minimálně 500 cyklů, kategorii přepětí III a závažnosti znečištění 3 je vhodný i pro náročnější průmyslové aplikace. Vyžaduje jeden zásuvný slot a podporuje šroubové připojení PE přes rám modulu.

Klíčové vlastnosti

• Signální modul ModuPlug v zástrčkovém provedení (male)
• 12 pólů
• PUSH IN připojení s akčním členem
• Jmenovité napětí 250 V (UL/CSA 600 V)
• Jmenovitý proud 10 A
• Jmenovité impulsní napětí 4 kV
• Přepěťová kategorie III
• Závažnost znečištění 3
• Požadované zásuvné sloty: 1
• Průřez vodiče 0,14–1,5 mm² / AWG 26–16
• Délka odizolování 8 mm
• PE připojení přes rám modulu (šroubové)
• Materiál polykarbonát, UL 94 V-0
• Minimálně 500 cyklů zapojení
• Teplotní rozsah −40 až +125 °C

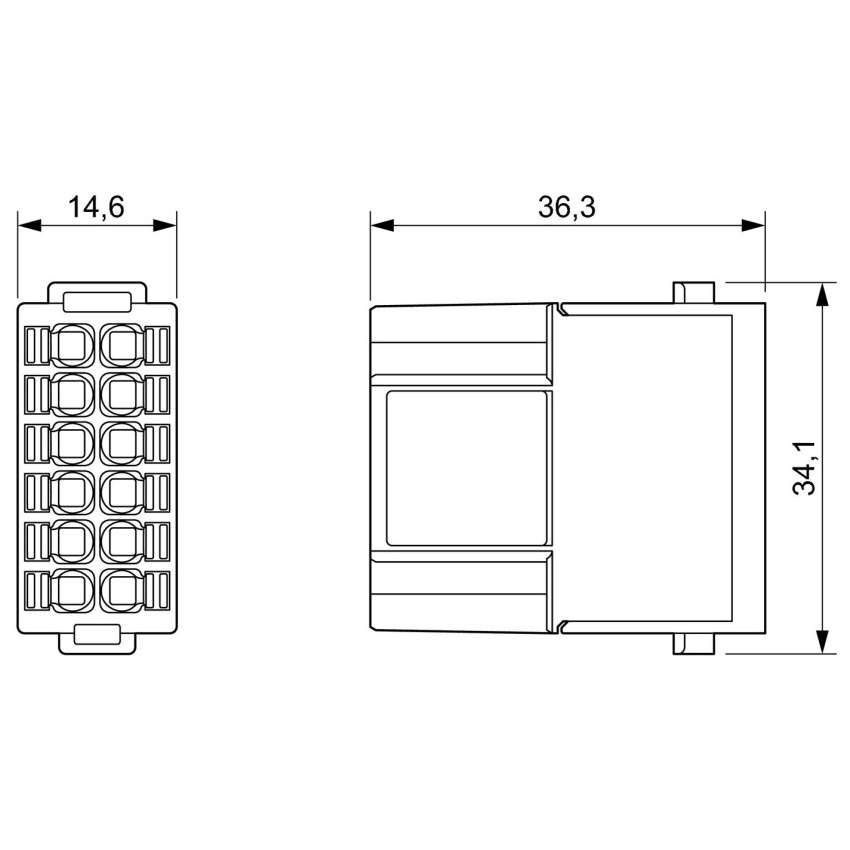

• Rozměry: 34 × 36,3 × 34,1 mm
• Hmotnost 21 g
