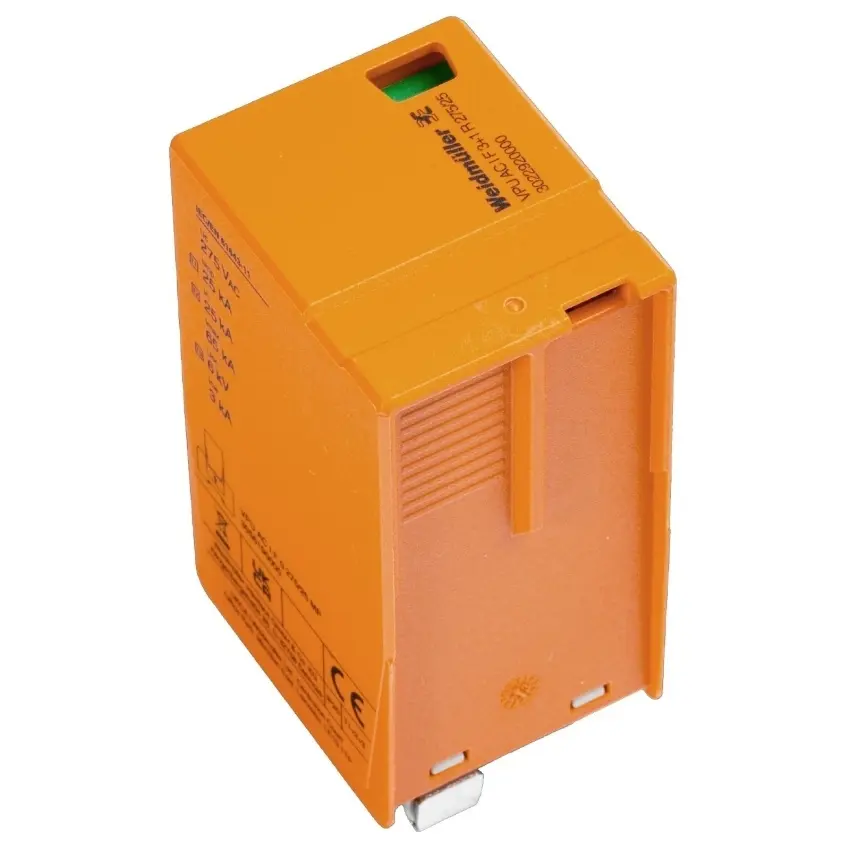

WEIDMÜLLER OCHRANA PŘEPĚŤOVÁ VPU AC I F 0 275/25 MP 3056190000

Weidmüller VPU AC I F 0 275/25 MP je svodič přepětí pro nízkonapěťové sítě TN s integrovan... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83713145 Zkopírováno

Kód dodavatele: 3056190000 Zkopírováno

EAN: 4099987030458 Zkopírováno

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis
​

Weidmüller VPU AC I F 0 275/25 MP je svodič přepětí pro nízkonapěťové sítě TN s integrovanou pojistkou a vysokou odolností proti bleskovým proudům.

Svodič přepětí VPU AC I F 0 275/25 MP je určen pro ochranu napájecích systémů před přechodnými přepěťovými impulzy a bleskovými proudy. Patří do řady VPU AC I F s integrovanou záložní pojistkou, takže nevyžaduje externí jištění a zjednodušuje instalaci v rozvaděči. Zařízení je testováno dle IEC/EN 61643-11, je koordinované pro použití jako Type I a Type II a díky rychlé odezvě pod 100 ns pomáhá snižovat poruchovost celé instalace. Modul se montuje na DIN lištu TS 35 a stav funkce je jasně signalizován optickým indikátorem (zelená OK, červená nutná výměna).

Klíčové vlastnosti

  • Svodič přepětí pro nízkonapěťové sítě TN, typ VPU AC I F 0 275/25 MP.
  • Kombinovaná ochrana Type I a Type II, třída požadavků T1, T2, T3 dle EN 61643-11.
  • Integrovaná záložní pojistka, externí pojistka není potřeba.
  • Jmenovité napětí sítě 230 V / 400 V AC, max. trvalé napětí Uc 305 V AC, TOV 442 V.
  • Bleskový zkušební proud Iimp (10/350 µs) 25 kA (L-PE).
  • Vybíjecí proud In (8/20 µs) 25 kA a Imax (8/20 µs) 65 kA.
  • Úroveň ochrany Up při In (L/N-PE) ≤ 2,35 kV.
  • Krátkodobá odolnost proti zkratu ISCCR 100 kA.
  • Optická indikace stavu: zelená = v pořádku, červená = vadný svodič k výměně.
  • Montáž na DIN lištu TS 35, krytí IP20 v instalovaném stavu.
  • Rozměry: šířka 36 mm, výška 45 mm, hloubka 73 mm; hmotnost 198 g.
  • Provozní teplota -40 až 85 °C, barva oranžová, hořlavost UL 94 V-0.
  • Číslo položky 3056190000, označení VPU AC I F 0 275/25 MP.
