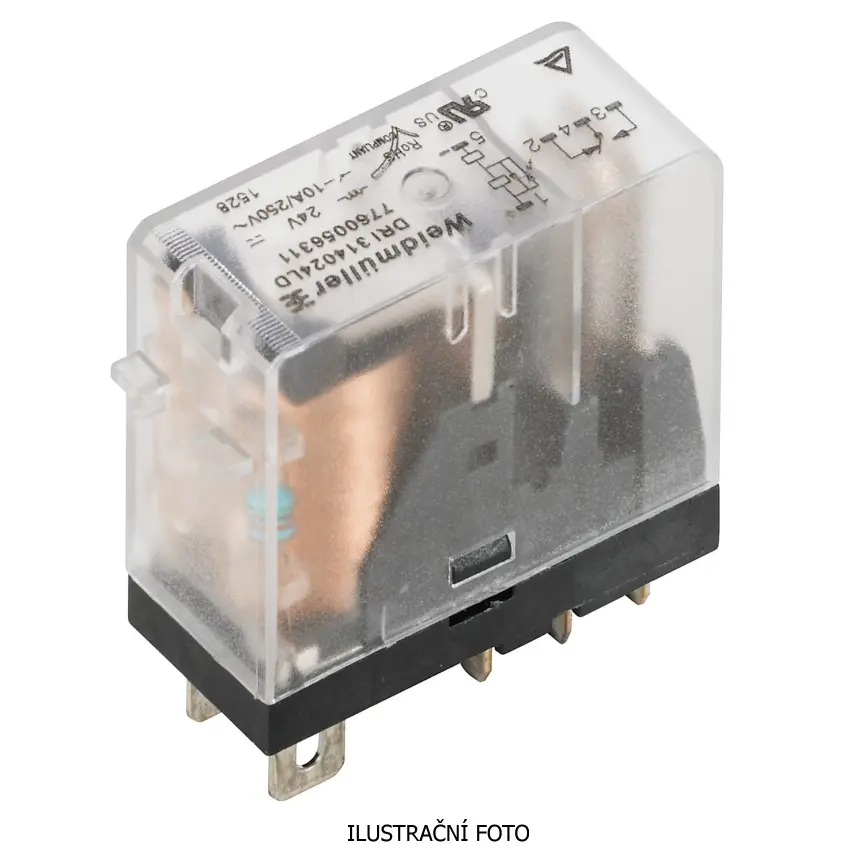

WEIDMÜLLER RELÉ PATICOVÉ DRI314048LD, 7760056312

Weidmüller DRI314048LD je relé řady D-SERIES DRI s 1 přepínacím kontaktem AgSnO, ovládacím napětím 48 V DC a trvalým proudem 10 A.

Weidmüller DRI314048LD je relé řady D-SERIES DRI s 1 přepínacím kontaktem CO z materiálu AgSnO. Relé má jmenovité ovládací napětí 48 V DC, jmenovitý DC proud 11,2 mA a příkon cívky 530 mW. Na straně zátěže je určeno pro jmenovité spínací napětí 250 V AC a trvalý proud 10 A. Součástí relé je zelená LED signalizace stavu a ochranný obvod s volnoběžnou diodou. Připojení je řešeno plochými konektory 4,7 × 0,5 mm a testovací tlačítko není k dispozici.

Klíčové vlastnosti

• Relé Weidmüller DRI314048LD
• Řada: D-SERIES DRI
• Objednací číslo: 7760056312
• GTIN/EAN: 6944169740176
• Počet kontaktů: 1
• Typ kontaktu: 1 přepínací kontakt CO
• Materiál kontaktu: AgSnO
• Jmenovité ovládací napětí: 48 V DC
• Jmenovitý DC proud: 11,2 mA
• Příkon cívky: 530 mW
• Odpor cívky: 4300 Ω ± 10 %
• Jmenovité spínací napětí: 250 V AC
• Maximální spínací napětí AC: 250 V
• Maximální spínací napětí DC: 250 V
• Trvalý proud: 10 A
• Maximální spínací výkon AC při odporové zátěži: 2500 VA
• Maximální spínací výkon DC při odporové zátěži: 240 W při 24 V
• Zelená LED signalizace stavu
• Ochranný obvod: volnoběžná dioda
• Doba sepnutí: ≤ 15 ms
• Doba rozepnutí: ≤ 10 ms
• Mechanická životnost: 10 × 10⁶ spínacích cyklů
• Připojení: ploché konektory 4,7 × 0,5 mm
• Testovací tlačítko: ne
• Mechanický ukazatel polohy spínače: ne
• Stupeň krytí: IP20
• Rozměry: 13 × 31 × 28 mm
• Čistá hmotnost: 18,26 g
• Barva: transparentní
• RoHS: conform
• Balení podle produktového listu: 20 kusů
