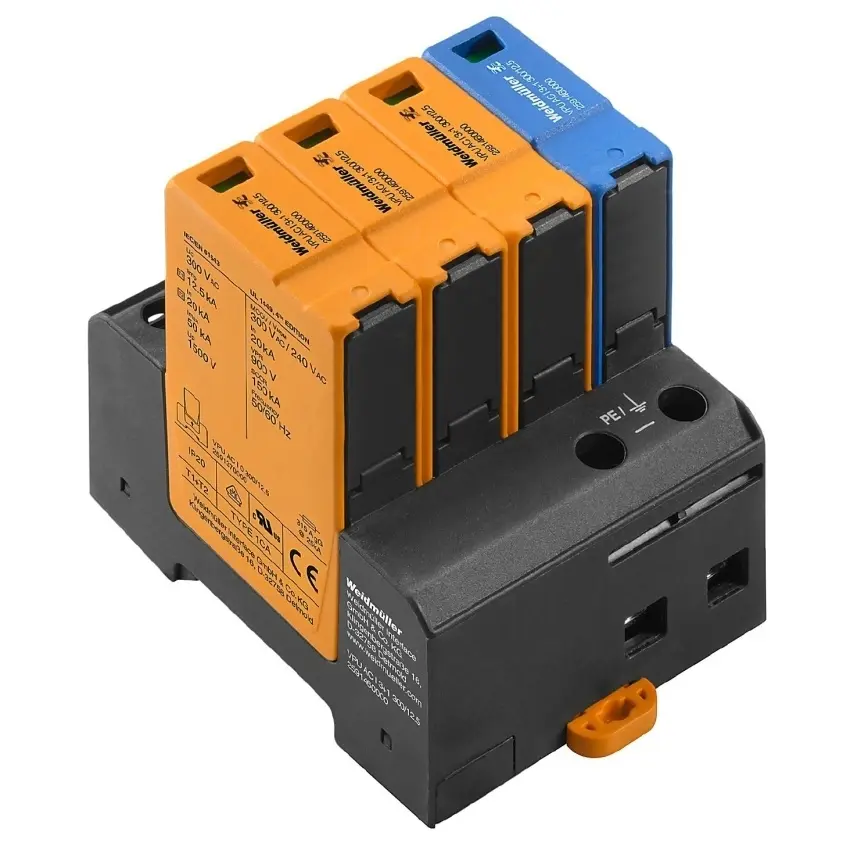

WEIDMÜLLER SVODIČ PŘEPĚTÍ VPU AC I 3+1 300/12.5, 2591460000

Weidmüller VPU AC I 3+1 300/12.5 je svodič přepětí Type I+II pro nízkonapěťové AC sítě s konfigurací 3+1.

Svodič přepětí VPU AC I 3+1 300/12.5 je určen pro ochranu napájecích soustav před bleskovými proudy a přechodnými přepětími v nízkonapěťových instalacích. Je vhodný pro síťové typy TN-C-S, TN-S, TT i IT (s N i bez N) a díky provedení 3+1 chrání všechny fáze a vodič N vůči PE. Přístroj je klasifikován jako Type I a Type II (třídy T1, T2), nabízí rychlou odezvu v řádu desítek ns a optickou indikaci stavu, která umožní snadnou kontrolu funkce. Montáž je na DIN lištu TS 35, připojení je šroubové a kompaktní šířka 4TE usnadňuje instalaci v rozvaděči.

Klíčové vlastnosti

• Svodič přepětí pro nízkonapěťové AC sítě, typ VPU AC I 3+1 300/12.5.
• Pro sítě TN-C-S, TN-S, TT, IT s N i IT bez N.
• Kombinovaná ochrana Type I + Type II (třída T1, T2 dle IEC/EN 61643-11).
• Konfigurace 3+1, počet pólů 4.
• Jmenovité napětí sítě 230/400 V AC; max. trvalé napětí Uc 300 V (L-PE) a 305 V (N-PE).
• Bleskový zkušební proud Iimp (10/350 µs): 12,5 kA (L-PE) a 50 kA (N-PE).
• Vybíjecí proud In (8/20 µs): 20 kA (L/PE) a 50 kA (N-PE); Imax až 50 kA (L/PE) a 100 kA (N-PE).
• Úroveň ochrany Up při In (L/N-PE) ≤ 1,5 kV.
• Rychlá odezva ≤ 25 ns, fallback time ≤ 100 ns.
• Bez potřeby externí pojistky do 315 A gG (dle podmínek datasheetu), bez integrované záložní pojistky.
• Optická indikace stavu: zelená = OK, červená = nutná výměna.
• Šroubové připojení, odizolovací délka 18 mm, průřez vodičů 1,5–35 mm².
• Krytí IP20 v instalovaném stavu, montáž na DIN lištu TS 35.
• Rozměry: 72 × 96,3 × 91 mm; hmotnost 622 g.
• Provozní teplota -40 až 85 °C.
• Číslo položky 2591460000, EAN 4050118599480.
