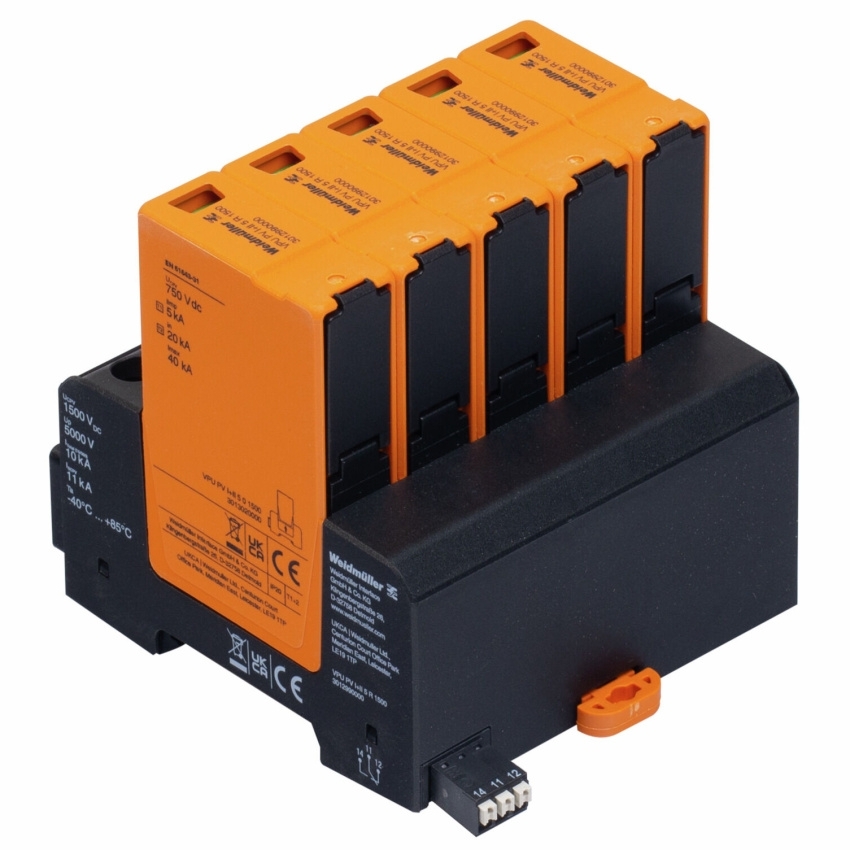

WEIDMÜLLER SVODIČ VPU PV I+II 5 R 1500, 3012990000

Svodič přepětí Weidmüller VPU PV I+II 5 R 1500 vhodný pro fotovoltaiku s maximálním napětím 1500 V DC.

Weidmüller VPU PV I+II 5 R 1500 je svodič přepětí typu I/II vhodný pro fotovoltaiku. Má 5pólové provedení, jmenovité napětí 1500 V DC a signalizační kontakt 250 V / 1 A / 1CO. Přístroj je určen pro montáž na lištu TS 35 a je vybaven optickou signalizací stavu.

Klíčové vlastnosti

• Typ: VPU PV I+II 5 R 1500
• Provedení: svodič přepětí typu I/II
• Vhodné pro: fotovoltaiku
• Počet pólů: 5
• Jmenovité napětí DC: 1500 V
• Maximální trvalé napětí Uc DC: 1500 V
• Maximální napětí PV systému Ucpv: 1500 V
• SPD typ: T1, T2
• Třída požadavků: Type I/II
• Bleskový zkušební proud Iimp (10/350 µs): 5 kA
• Vybíjecí proud In (8/20 µs): 20 kA
• Maximální vybíjecí proud Imax (8/20 µs): 30 kA
• Celkový vybíjecí proud Itotal (8/20 µs): 50 kA
• Celkový vybíjecí proud Itotal (10/350 µs): 10 kA
• Ochranná úroveň Up: ≤ 5,0 kV
• Zkratový proud ISCPV: 11000 A
• Zkratová odolnost ISCCR: 50 kA
• Signalizační kontakt: 250 V / 1 A / 1CO
• Optická signalizace: zelená = OK, červená = vadný svodič
• Odezva: ≤ 25 ns
• Připojení: šroubové
• Průřez vodiče: 1,5 až 35 mm²
• Montáž: lišta TS 35
• Stupeň krytí: IP20
• Rozměry: 111 × 90 × 86 mm
• Hmotnost: 780 g
• Barva: oranžová, černá
• Provozní teplota: -40 až +85 °C
• GTIN/EAN: 4099986922594
• Objednací číslo: 3012990000
