WEIDMÜLLER SVORKA A3C 10 PE 2490590000

WM_PV_24905900009999.jpg 24905900009999.jpg WM_PV_152167000091.jpg
Ochranná svorka Weidmüller A3C 10 PE je určena k bezpečnému připojení ochranných vodičů v ... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 82683518 Zkopírováno

Kód dodavatele: 2490590000 Zkopírováno

EAN: 4050118500929 Zkopírováno

Připojitelný průřez jemného lankového vodiče bez lisovací koncovky: 0.5 - 16 mm2

Připojitelný průřez jemného lankového vodiče s lisovací koncovkou: 0.5 - 10 mm2

Připojitelný průřez jednodrátového vodiče: 0.5 - 10 mm2

Připojitelný průřez vícedrátového vodiče: 0.5 - 16 mm2

Na objednání u dodavatele

Ihned k vyzvednutí v Žďár nad Sázavou

Popis Parametry Příslušenství
​

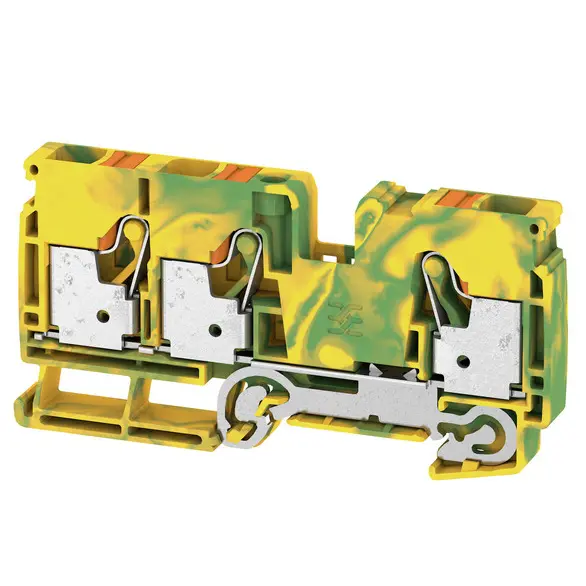

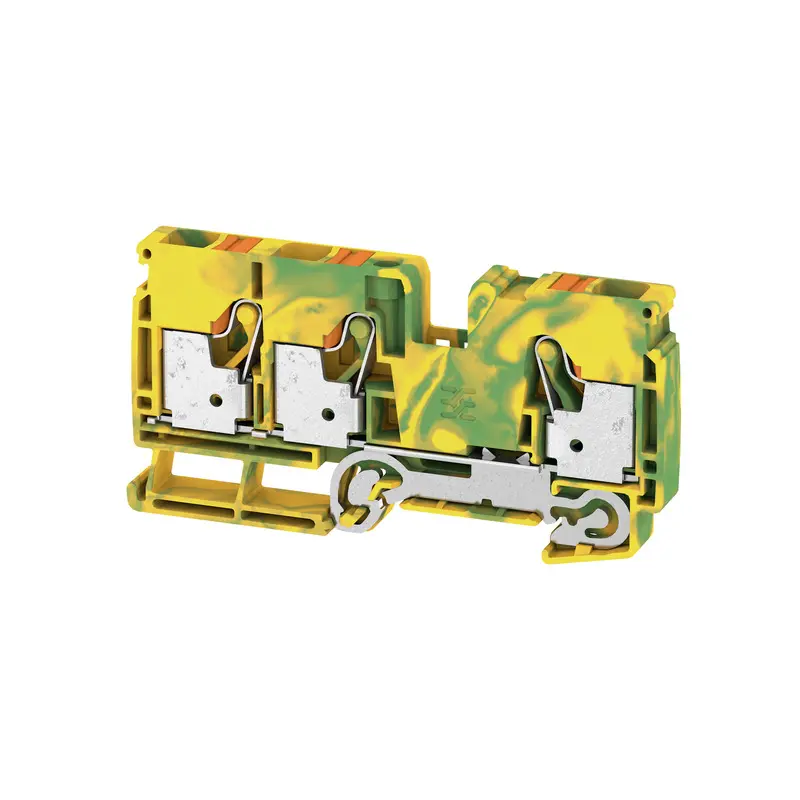

Ochranná svorka Weidmüller A3C 10 PE je určena k bezpečnému připojení ochranných vodičů v rozváděčích a elektrických instalacích.

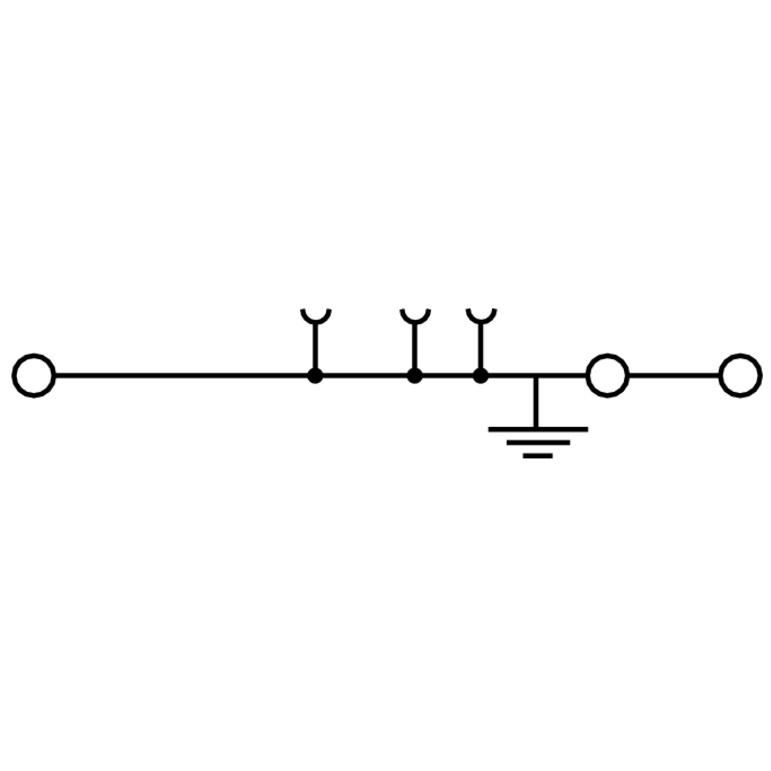

Technologie PUSH IN umožňuje rychlé připojení vodičů bez použití nářadí. Svorka se upevňuje na montážní lištu TS 35 a podporuje funkce PE i PEN. Jednoúrovňové provedení nabízí 3 připojovací místa na společném potenciálu. Jmenovitý průřez činí 10 mm², přičemž rozsah připojitelných vodičů je 0,5 až 16 mm² v závislosti na jejich provedení. Zelenožluté tělo je vyrobeno z izolačního materiálu Wemid s třídou hořlavosti V-0 podle UL 94.

Technické údaje

  • typ: A3C 10 PE
  • objednací číslo: 2490590000
  • počet úrovní: 1
  • počet potenciálů: 1
  • délka odizolování: 18 mm
  • rozměry (Š × V × H): 10 × 102 × 51,5 mm
  • norma: IEC 60947-7-2

Klíčové vlastnosti

  • ochranná svorka s funkcí PE a PEN
  • rychlé připojení vodičů technologií PUSH IN
  • 3 připojovací místa
  • jmenovitý průřez 10 mm²
  • rozsah připojení vodičů 0,5 až 16 mm²
  • jmenovité napětí 1 000 V
  • jmenovité impulzní výdržné napětí 8 kV
  • montáž na lištu TS 35
  • zelenožluté provedení
  • materiál Wemid s třídou hořlavosti V-0
  • provedení testované pro prostředí s nebezpečím výbuchu
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.5 - 16 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.5 - 10 mm2
Připojitelný průřez jednodrátového vodiče 0.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 16 mm2
Typ el. připojení 1 Konektorová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 3
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -60 - 130 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Je zapotřebí uzavírací deska Ano
Barva Zeleno-žlutá
Možnost funkce PEN Ano
Šířka 10 mm
Výška 102 mm
Hloubka 51.5 mm
Typ el. připojení 2 Konektorová přípojka
Všechny parametry
Název parametru Hodnota
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.5 - 16 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.5 - 10 mm2
Připojitelný průřez jednodrátového vodiče 0.5 - 10 mm2
Připojitelný průřez vícedrátového vodiče 0.5 - 16 mm2
Typ el. připojení 1 Konektorová přípojka
Počet pater 1
Počet míst upnutí pro každé patro 3
Způsob montáže DIN lišta 35 mm
Materiál izolačního tělesa Termoplast
Provozní teplota -60 - 130 °C
Třída hořlavosti izolačního materiálu dle UL 94 V0
Je zapotřebí uzavírací deska Ano
Barva Zeleno-žlutá
Možnost funkce PEN Ano
Šířka 10 mm
Výška 102 mm
Hloubka 51.5 mm
Typ el. připojení 2 Konektorová přípojka
