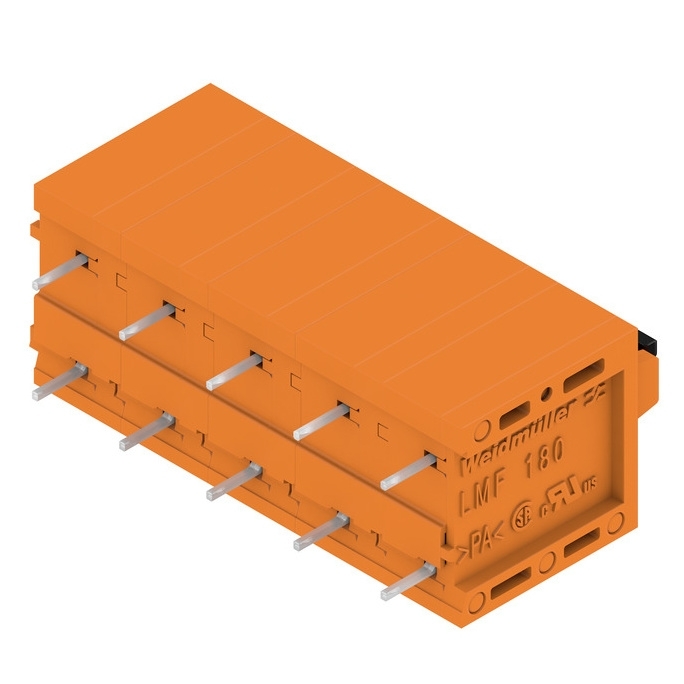

WEIDMÜLLER SVORKY LMF 7.50/05/180 3.5SN OR BX, 2774570000

Svorka PCB, 7.50 mm, Počet pólů: 5, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Ora... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83598764 Zkopírováno

Kód dodavatele: 2774570000 Zkopírováno

EAN: 4064675039273 Zkopírováno

Výška: 22.7 mm

Počet elektrických přípojek: 5

Rozměr rastru přípojek: 7.5 mm

Úhel spojení deska s plošnými spoji/vodič: 90° (vertikálně nahoru)

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Svorka PCB, 7.50 mm, Počet pólů: 5, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení PUSH IN s akčním členem, Box

Název parametru Hodnota
Výška 22.7 mm
Počet elektrických přípojek 5
Rozměr rastru přípojek 7.5 mm
Úhel spojení deska s plošnými spoji/vodič 90° (vertikálně nahoru)
Jmenovitý proud In 21 A
Jmenovité napětí 600 V
Jmenovité špičkové napětí 6 kV
Kategorie přepětí II
Druh připojení vodiče Zásuvné svorkové připojení
Připojitelný průřez jednodrátového vodiče 0.5 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.25 - 2.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Materiál izolačního tělesa Polyamid
Barva skříně Oranžová
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -50 - 120 °C
Druh upevnění desky s plošnými spoji Ostatní
Druh upevnění Pájení
Druh balení Ostatní
Krytí (IP), namontované IP20
Všechny parametry
Název parametru Hodnota
Výška 22.7 mm
Počet elektrických přípojek 5
Rozměr rastru přípojek 7.5 mm
Úhel spojení deska s plošnými spoji/vodič 90° (vertikálně nahoru)
Jmenovitý proud In 21 A
Jmenovité napětí 600 V
Jmenovité špičkové napětí 6 kV
Kategorie přepětí II
Druh připojení vodiče Zásuvné svorkové připojení
Připojitelný průřez jednodrátového vodiče 0.5 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče s lisovací koncovkou 0.25 - 2.5 mm2
Připojitelný průřez jemného lankového vodiče bez lisovací koncovky 0.25 - 2.5 mm2
Druh připojení desky s plošnými spoji Pájená přípojka
Materiál povrchu přípojky Cín
Délka kolíku 3.5 mm
Materiál izolačního tělesa Polyamid
Barva skříně Oranžová
Třída hořlavosti izolačního materiálu dle UL 94 V0
Provozní teplota -50 - 120 °C
Druh upevnění desky s plošnými spoji Ostatní
Druh upevnění Pájení
Druh balení Ostatní
Krytí (IP), namontované IP20
