WM KONEKTOR SC 3.81/02/135F 3.2SN OR BX, 1976740000

Weidmüller SC 3.81/02/135F 3.2SN OR BX je oranžový 2pólový konektor na DPS typu male heade... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83729735 Zkopírováno

Kód dodavatele: 1976740000 Zkopírováno

EAN: 4032248684762 Zkopírováno

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis
​

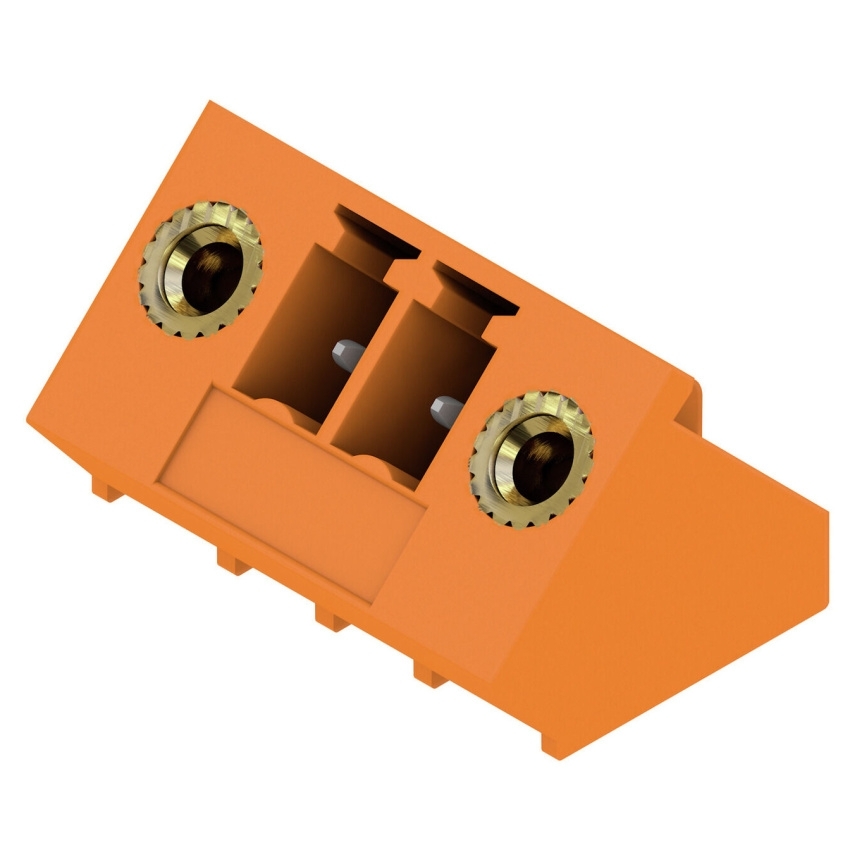

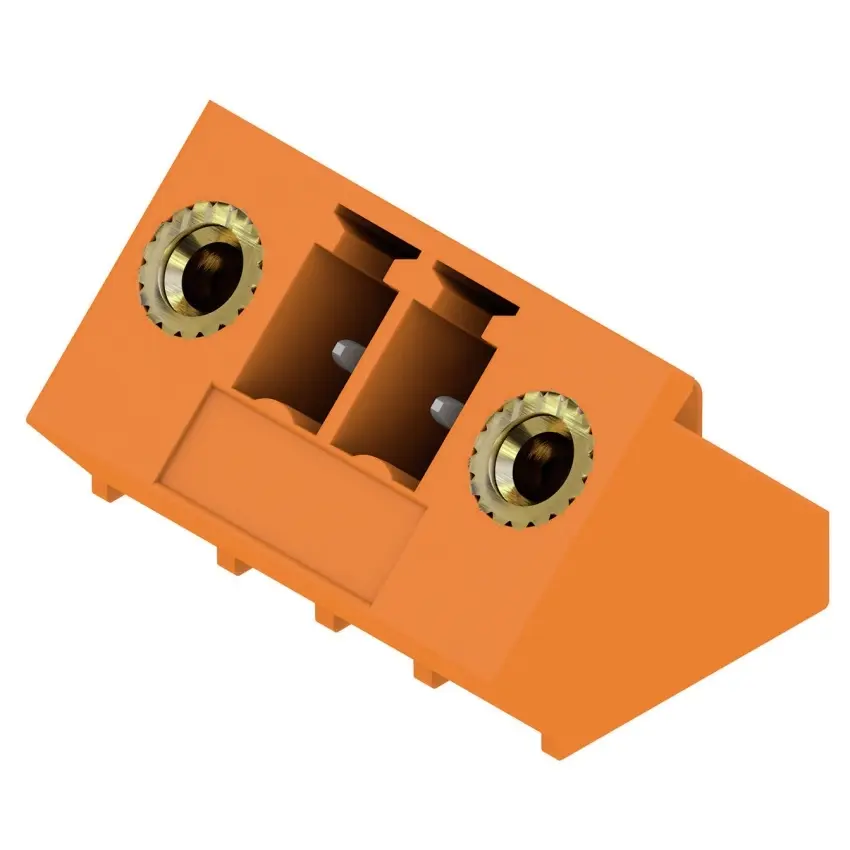

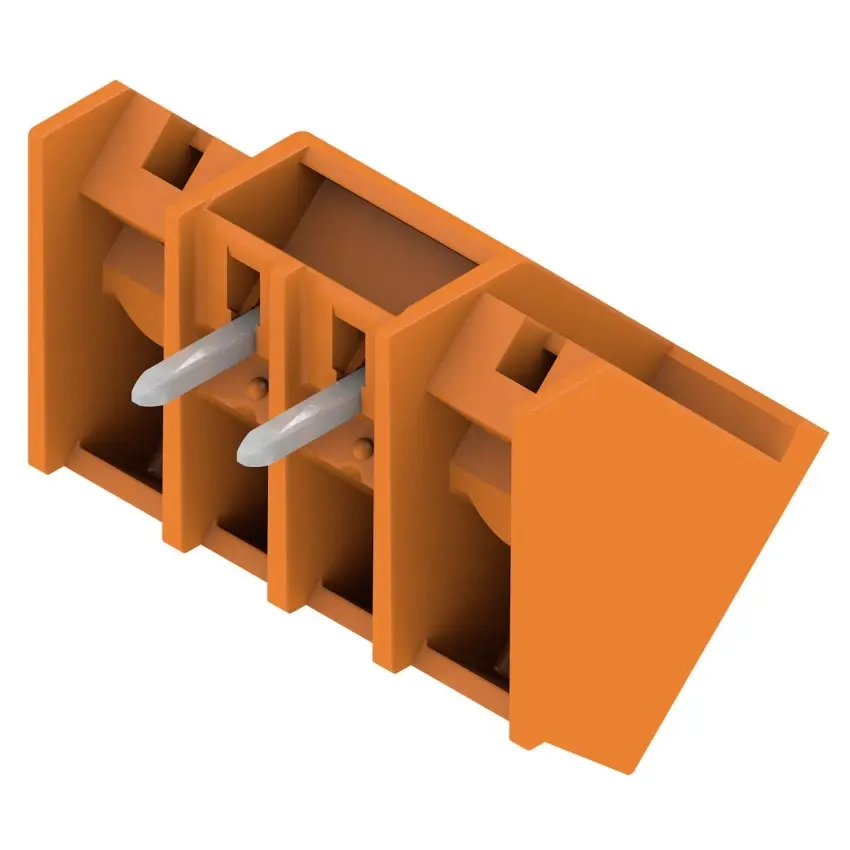

Weidmüller SC 3.81/02/135F 3.2SN OR BX je oranžový 2pólový konektor na DPS typu male header s přírubou, THT pájecím připojením a roztečí 3,81 mm.

Weidmüller SC 3.81/02/135F 3.2SN OR BX je konektor na DPS z produktové rodiny OMNIMATE Signal - série BC/SC 3.81. Provedení je male header s přírubou, THT pájecím připojením, 2 póly a roztečí 3,81 mm. Vývod vodiče je v úhlu 135° a délka pájecího pinu je 3,2 mm. Kontakty jsou z měděné slitiny s cínovaným povrchem a izolační materiál je PA GF. Konektor má oranžové provedení, balení Box a množství 50 ks.

Klíčové vlastnosti

  • Typ produktu: PCB plug-in connector, male header
  • Typ: SC 3.81/02/135F 3.2SN OR BX
  • Objednací číslo: 1976740000
  • GTIN/EAN: 4032248684762
  • Produktová rodina: OMNIMATE Signal - série BC/SC 3.81
  • Provedení: s přírubou
  • Typ připojení: board connection
  • Montáž na DPS: THT pájecí připojení
  • Počet pólů: 2
  • Počet řad: 1
  • Počet pájecích pinů na pól: 1
  • Rozteč: 3,81 mm
  • Vývod: 135°
  • Délka pájecího pinu: 3,2 mm
  • Rozměr pájecího pinu: d = 1,0 mm, osmihranný
  • Průměr otvoru pro pájení: 1,2 mm
  • L1: 3,81 mm
  • Možnost kódování: ano
  • Max. zasouvací síla na pól: 7 N
  • Max. vytahovací síla na pól: 5 N
  • Objemový odpor: ≤5 mΩ
  • Ochrana proti dotyku podle DIN VDE 57 106: finger-safe unplugged / back-of-hand-safe plugged
  • Ochrana proti dotyku podle DIN VDE 0470: IP20 plugged / IP10 unplugged
  • IEC produktová data: 320 V / 17,5 A
  • UL produktová data: 300 V / 11 A
  • Jmenovitý proud podle IEC při Tu=20 °C: 17,5 A
  • Jmenovitý proud podle IEC při Tu=40 °C: 17,5 A / 17,1 A
  • Jmenovité napětí podle IEC II/2: 320 V
  • Jmenovité napětí podle IEC III/2 a III/3: 160 V
  • Jmenovité rázové napětí: 2,5 kV
  • Krátkodobá proudová odolnost: 3 x 1 s při 76 A
  • Izolační materiál: PA GF
  • Materiál kontaktu: měděná slitina
  • Povrch kontaktu: cínovaný
  • Barva: oranžová
  • Podobnost barvy: RAL 2000
  • Skupina izolačního materiálu: II
  • CTI: ≥ 550
  • Třída hořlavosti podle UL94: V-0
  • Skladovací teplota: -40 °C až 70 °C
  • Provozní teplota: -50 °C až 120 °C
  • Instalační teplota: -25 °C až 120 °C

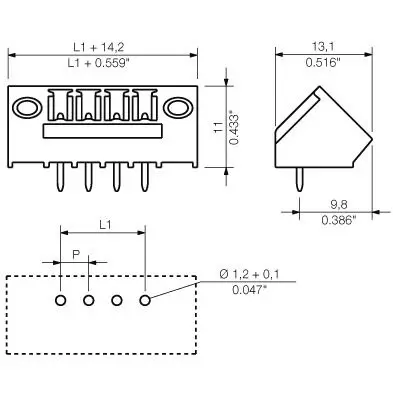

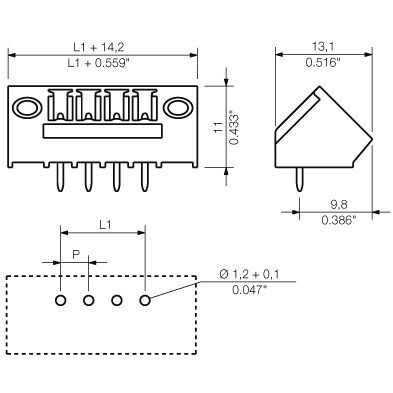

  • Šířka: 18,01 mm
  • Výška: 14,2 mm
  • Hloubka: 13,1 mm
  • Čistá hmotnost: 2,04 g
  • Balení: Box
  • Množství: 50 ks
