WM KONEKTOR ZÁSUVNÝ BCF 3.81/02/180F SN OR BX, 1970300000

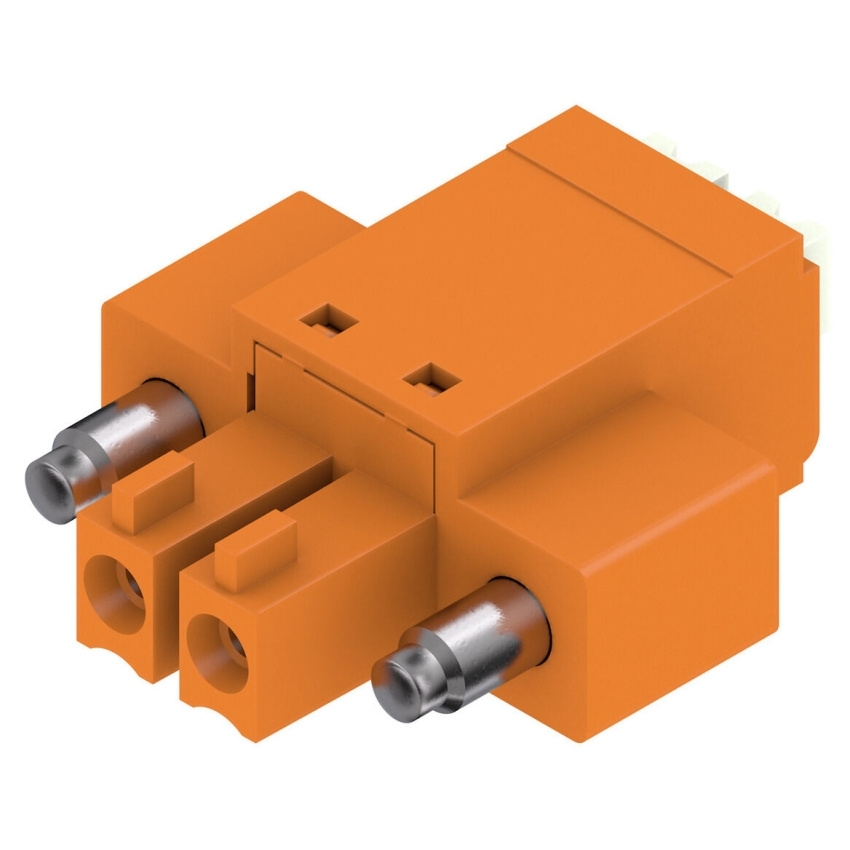

Weidmüller BCF 3.81/02/180F SN OR BX je oranžový 2pólový zásuvný konektor na DPS typu female plug s roztečí 3,81 mm, směrem vývodu 180° a připojením PUSH IN s tlačítkem.

Weidmüller BCF 3.81/02/180F SN OR BX je zásuvný konektor na DPS z produktové rodiny OMNIMATE Signal - série BC/SC 3.81. Provedení je female plug s roztečí 3,81 mm, 2 póly, jednou řadou a směrem vývodu vodiče 180°. Připojení vodičů je řešeno systémem PUSH IN s tlačítkem a uvedený rozsah připojení je 0,14 až 1,5 mm². Konektor má oranžové provedení, bílé ovládací prvky, krytí IP20 a možnost kódování.

Klíčové vlastnosti

• Typ produktu: PCB plug-in connector, female plug
• Typ: BCF 3.81/02/180F SN OR BX
• Objednací číslo: 1970300000
• GTIN/EAN: 4032248679911
• Produktová rodina: OMNIMATE Signal - série BC/SC 3.81
• Typ připojení: field connection
• Připojení vodiče: PUSH IN s tlačítkem
• Počet pólů: 2
• Počet řad: 1
• Rozteč: 3,81 mm
• Směr vývodu vodiče: 180°
• Jmenovitý průřez: 1 mm²
• Rozsah připojení: 0,14 až 1,5 mm²
• AWG rozsah připojení: AWG 26 až AWG 16
• Délka odizolování: 9 mm
• Krytí: IP20
• Možnost kódování: ano
• Počet zasunutí: 25
• Max. zasouvací síla na pól: 8 N
• Max. vytahovací síla na pól: 7 N
• Utahovací moment pro screw flange: 0,15 až 0,2 Nm
• Izolační materiál: PA 66 GF 30
• Materiál kontaktu: měděná slitina
• Povrch kontaktu: cínovaný
• Barva: oranžová
• Barva ovládacích prvků: bílá
• Podobnost barvy: RAL 2000
• Třída hořlavosti podle UL94: V-0
• IEC produktová data: 320 V / 17,5 A / 0,14 - 1,5 mm²
• UL produktová data: 300 V / 10 A / AWG 26 - AWG 16
• Krátkodobá proudová odolnost: 3 x 1 s při 76 A
• Skladovací teplota: -40 °C až 70 °C
• Provozní teplota: -50 °C až 120 °C
• Instalační teplota: -25 °C až 120 °C

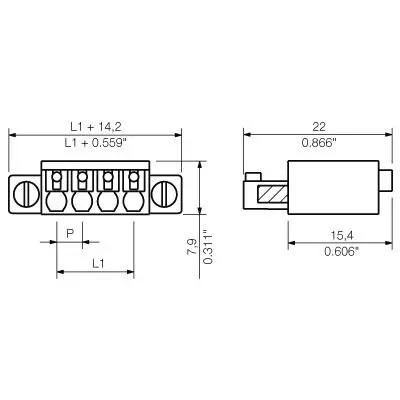

• Šířka: 18,01 mm
• Výška: 7,9 mm
• Hloubka: 22 mm
• Čistá hmotnost: 2,82 g
• Balení: Box
• Množství: 50 ks
