WM PŘEVODNÍK ACT20P-CMT-30-AO-RC-P, 1510320000

Weidmüller ACT20P-CMT-30-AO-RC-P je převodník pro měření proudu s hlídáním mezní hodnoty, vstupem 0…20/25/30 A, analogovým výstupem a reléovým výstupem.

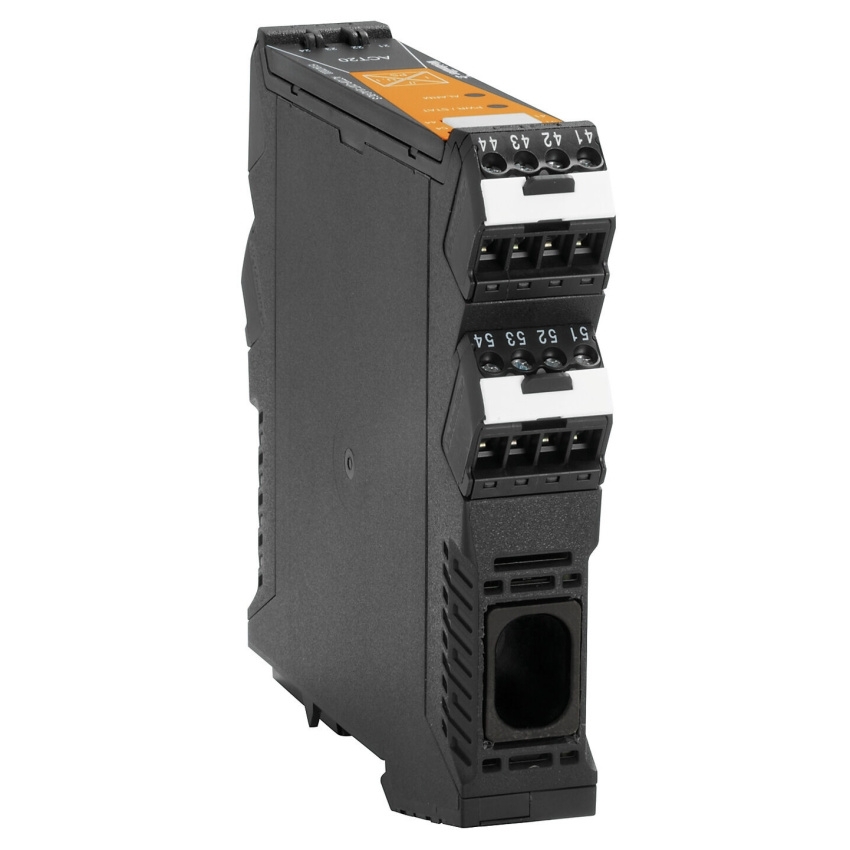

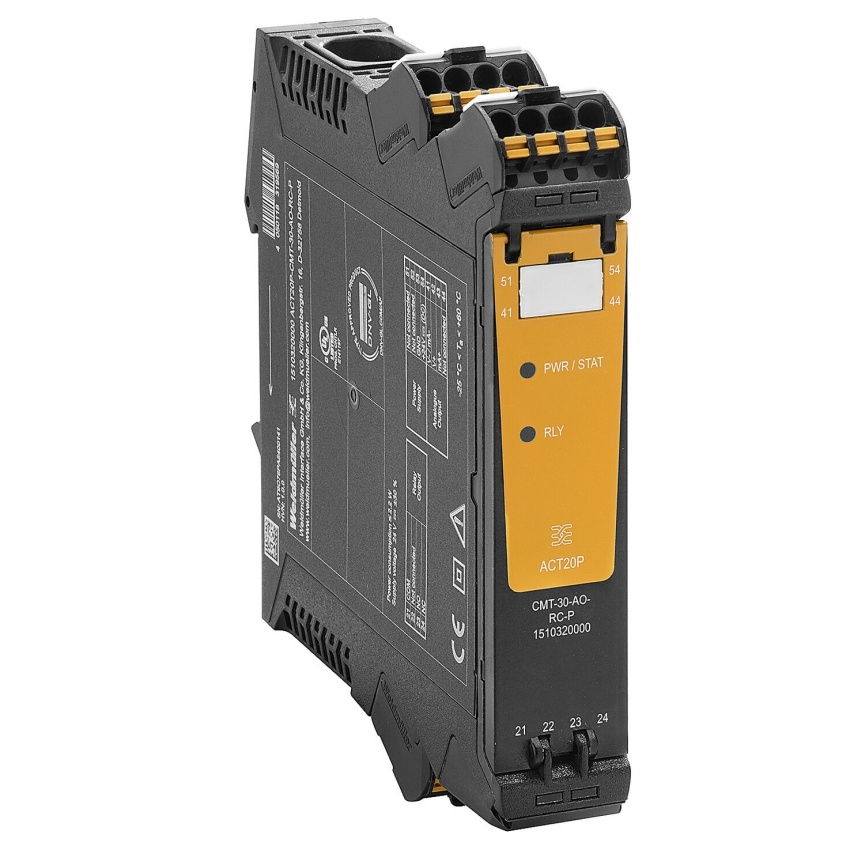

Weidmüller ACT20P-CMT-30-AO-RC-P je převodník pro měření proudu z řady ACT20P. Zařízení měří AC nebo DC proud přes proudový kabel vedený průchozím otvorem. Vstupní měřicí rozsah je konfigurovatelný v hodnotách 0…20/25/30 A AC RMS nebo DC. Převodník nabízí hlídání mezní hodnoty, analogový výstup a reléový výstup. Konfigurace se provádí pomocí DIP přepínače a potenciometru. Připojení je řešeno technologií PUSH IN a montáž je určena na lištu TS 35.

Klíčové vlastnosti

• Typ produktu: převodník pro měření proudu
• Typ: ACT20P-CMT-30-AO-RC-P
• Objednací číslo: 1510320000
• GTIN/EAN: 4050118319569
• Řada: ACT20P
• Funkce: hlídání mezní hodnoty
• Vstup: 0…20/25/30 A
• Počet vstupů: 1
• Vstupní měřicí rozsah: konfigurovatelný, 0…20/25/30 A AC RMS nebo DC
• Vstupní frekvence: AC 15…700 Hz, true root mean square
• Vstupní signál: proudový kabel v průchozím otvoru
• Chování při přetížení: max. špičkový proud 10 × IInput po dobu 1 s
• Výstup: aktivní, připojené řízení musí být pasivní
• Analogový výstup: ano
• Počet analogových výstupů: 1
• Přenosová funkce: přímá nebo invertovaná
• Výstupní napětí: nastavitelné, 0...10 V, 2…10 V, 0...5 V, 1...5 V, -5…+5 V, -10...+10 V
• Výstupní proud: nastavitelný, 0...20 mA, 4...20 mA, -20…+20 mA
• Zatěžovací odpor napěťového výstupu: ≥ 10 kΩ
• Zatěžovací odpor proudového výstupu: ≤ 600 Ω
• Reléový výstup: ano
• Počet digitálních výstupů: 1
• Typ digitálního výstupu: relé, 1 přepínací kontakt, normální / invertované nastavení
• Jmenovitý spínací proud: 6 A
• Max. spínací napětí AC: 250 V
• Max. spínací napětí DC: 24 V
• Funkce alarmu: nárazový proud, podproud
• Nastavení mezní hodnoty alarmu: 2 - 105 %
• Hystereze: 5 % / 10 %
• Zpoždění alarmu: 0…10 s
• Přesnost: <0,75 % FSR
• Napájecí napětí: 16,8 V…31,2 V
• Typický příkon: 0,9 W
• Max. příkon: 2,2 W
• Krytí: IP20
• Montážní lišta: TS 35
• Konfigurace: DIP přepínač a potenciometr
• Galvanické oddělení: 4cestný izolátor mezi vstupem, výstupem, napájením a relé
• Izolační napětí: 4 kVeff / 1 min.
• Jmenovité napětí: 300 V ACrms
• Typ připojení: PUSH IN
• Jmenovitý rozsah připojení: 2,5 mm²
• Rozsah připojení: 0,5 až 2,5 mm²
• Průřez plného vodiče: 0,2 až 2,5 mm²
• Průřez jemně slaněného vodiče: 0,2 až 2,5 mm²
• AWG rozsah připojení: AWG 26 až AWG 14
• Utahovací moment: 0,4 až 0,6 Nm
• Provozní teplota: -25 °C až 60 °C
• Skladovací teplota: -40 °C až 85 °C
• Vlhkost: 5 až 95 %, bez kondenzace

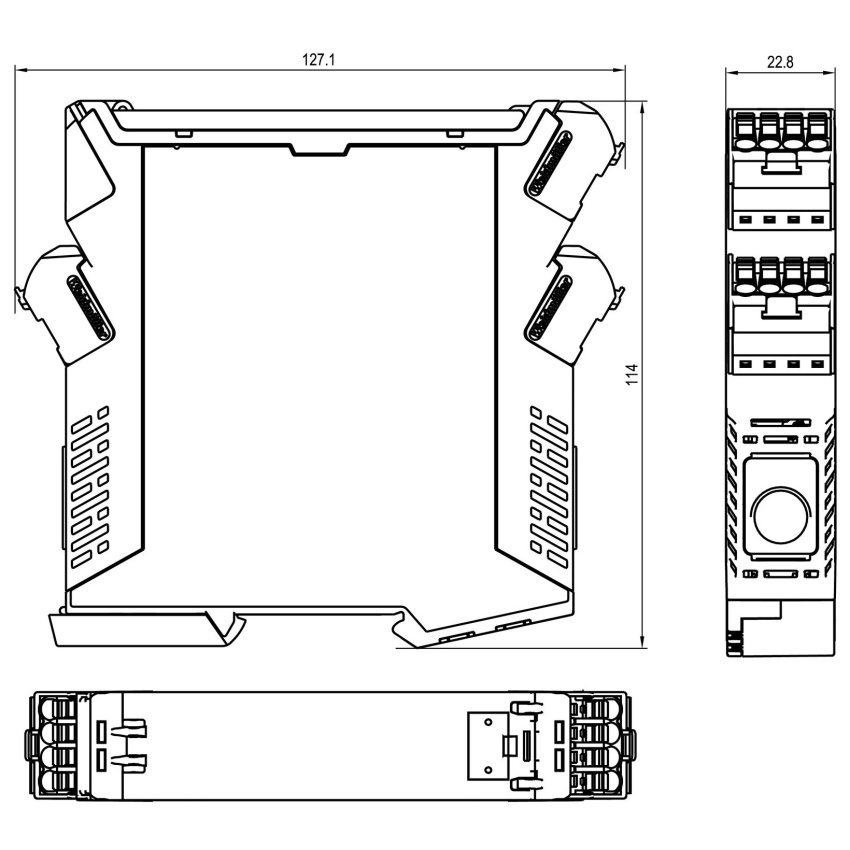

• Šířka: 22,8 mm
• Výška: 127,1 mm
• Hloubka: 114 mm
• Čistá hmotnost: 179,52 g
• ROHS: conform
• Množství: 1 ks
