WM RELÉ DRMKITP 24VDC 4CO LD, 2576130000

Weidmüller DRMKITP 24VDC 4CO LD je reléový modul D-SERIES DRM se 4 přepínacími kontakty, ovládacím napětím 24 V DC, trvalým proudem 5 A a připojením PUSH IN.

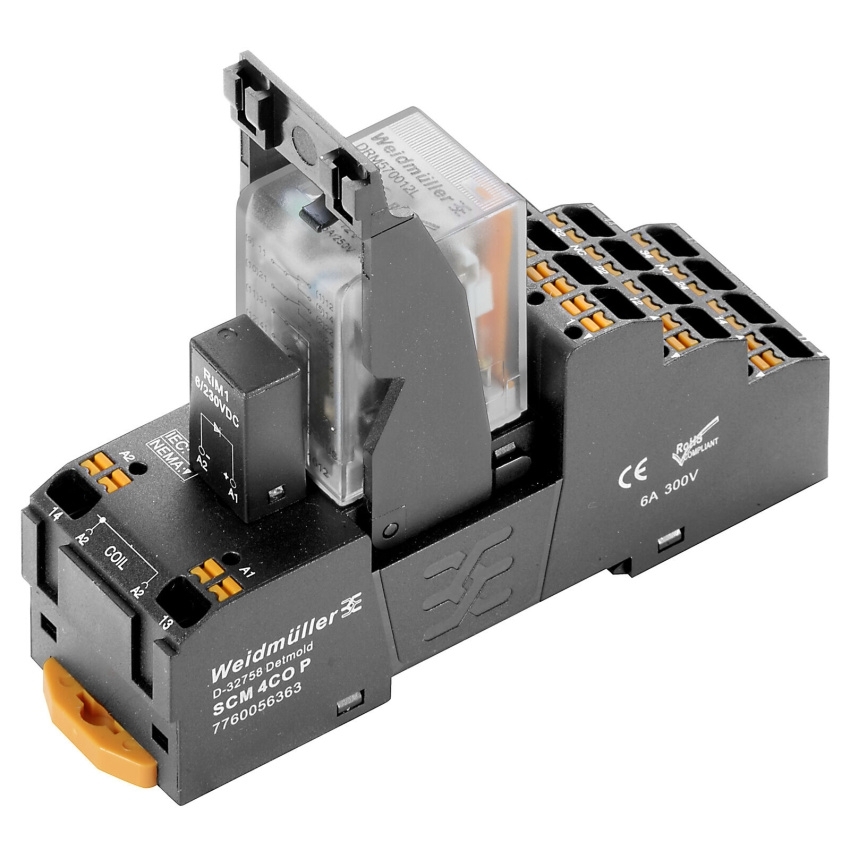

Weidmüller DRMKITP 24VDC 4CO LD je reléový modul řady D-SERIES DRM. Sada se skládá z relé, patice a přidržovací spony. Modul má 4 přepínací kontakty typu CO s kontaktem AgNi flash gold-plated a jmenovité ovládací napětí 24 V DC. Trvalý proud je 5 A a připojení vodičů je řešeno technologií PUSH IN. Modul má mechanický ukazatel polohy spínače, zelenou LED indikaci stavu a ochranný obvod s volnoběžnou diodou. Testovací tlačítko není k dispozici.

Klíčové vlastnosti

• Typ produktu: reléový modul
• Typ: DRMKITP 24VDC 4CO LD
• Objednací číslo: 2576130000
• GTIN/EAN: 4050118585889
• Řada: D-SERIES DRM
• Složení sady: relé, patice a přidržovací spona
• Počet kontaktů: 4
• Typ kontaktu: 4 CO contact, AgNi flash gold-plated
• Jmenovité ovládací napětí: 24 V DC
• Jmenovitý proud DC: 36,9 mA
• Příkon: 0,9 W
• Odpor cívky: 630 Ω ± 10 %
• Indikace stavu: zelená LED
• Ochranný obvod: volnoběžná dioda
• Jmenovité spínané napětí: 250 V AC
• Max. spínané napětí AC: 250 V
• Trvalý proud: 5 A
• Zapínací proud: 10 A / 50 ms
• Max. spínací frekvence při jmenovité zátěži: 0,1 Hz
• Max. spínací výkon AC odporový: 1250 VA
• Max. spínací výkon DC odporový: 120 W při 24 V
• Zpoždění sepnutí: <20 ms
• Zpoždění rozepnutí: <20 ms
• Mechanická životnost: 20 x 10⁶ spínacích cyklů
• Min. spínací výkon: 10 mA při 12 V, 100 mA při 5 V
• Testovací tlačítko: ne
• Mechanický ukazatel polohy spínače: ano
• Krytí: IP20
• Jmenovité napětí: 250 V
• Kategorie rázového napětí: III
• Stupeň znečištění: 2
• Izolační skupina materiálu: C
• Vzdušné a povrchové vzdálenosti mezi ovládací a zátěžovou stranou: ≥ 3 mm
• Elektrická pevnost mezi ovládací a zátěžovou stranou: 1,8 kVeff / 1 min.
• Elektrická pevnost sousedních kontaktů: 1 kVeff / 1 min.
• Elektrická pevnost otevřeného kontaktu: 1 kVeff / 1 min.
• Způsob připojení vodičů: PUSH IN
• Délka odizolování: 10 mm
• Jmenovitý rozsah připojení: 1,5 mm²
• Rozsah připojení: 0,14 až 1,5 mm²
• Průřez plného vodiče: 0,14 až 1,5 mm²
• Průřez jemně slaněného vodiče: 0,14 až 1,5 mm²
• Průřez jemně slaněného vodiče s dutinkou DIN 46228/4: 0,14 až 1 mm²
• AWG rozsah připojení: AWG 26 až AWG 16
• Velikost břitu: 0,4 x 2,5 mm
• Montážní lišta: TS 35
• Skladovací teplota: -40 °C až 70 °C
• Okolní teplota: -40 °C až 55 °C
• Vlhkost: 35 až 85 % relativní vlhkost, bez kondenzace

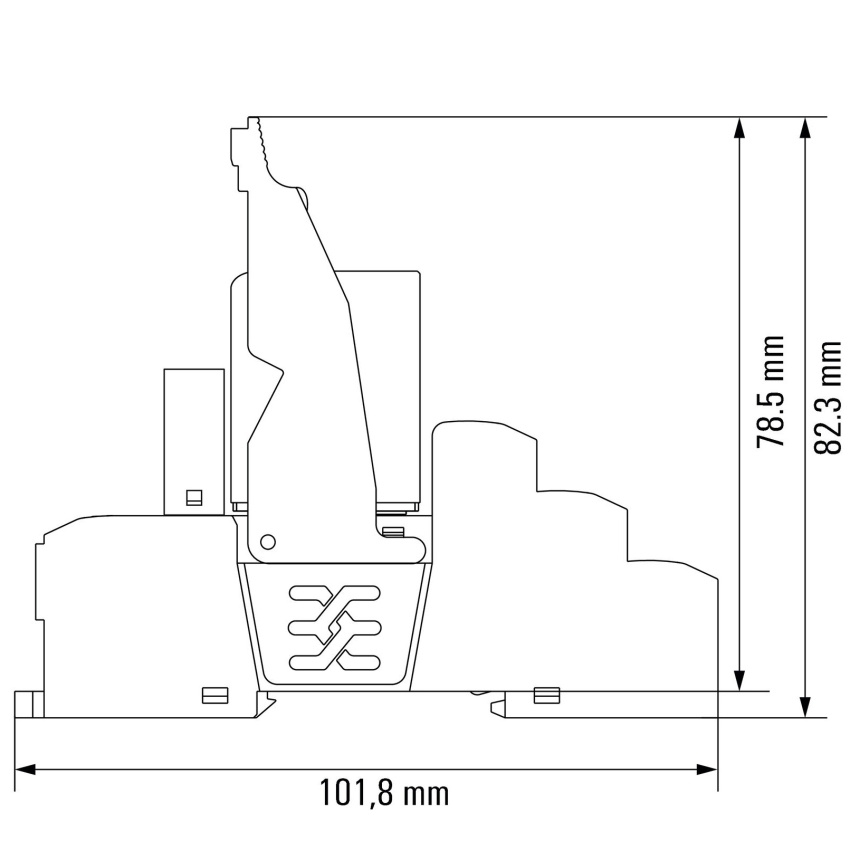

• Šířka: 30,6 mm
• Výška: 101,8 mm
• Hloubka: 82,3 mm
• Čistá hmotnost: 110,85 g
• Barva: černá
• ROHS: conform
• RoHS Compliance Status: compliant without exemption
• REACH SVHC: no SVHC above 0.1 wt%
• Množství: 10 ks
