WM RELÉ TRP 24VDC 2CO PB, 2988340000

Weidmüller TRP 24VDC 2CO PB je reléový modul TERMSERIES se 2 přepínacími kontakty AgNi, ov... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83731807 Zkopírováno

Kód dodavatele: 2988340000 Zkopírováno

EAN: 4099986859142 Zkopírováno

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis
​

Weidmüller TRP 24VDC 2CO PB je reléový modul TERMSERIES se 2 přepínacími kontakty AgNi, ovládacím napětím 24 V DC ±20 %, trvalým proudem 8 A a připojením PUSH IN.

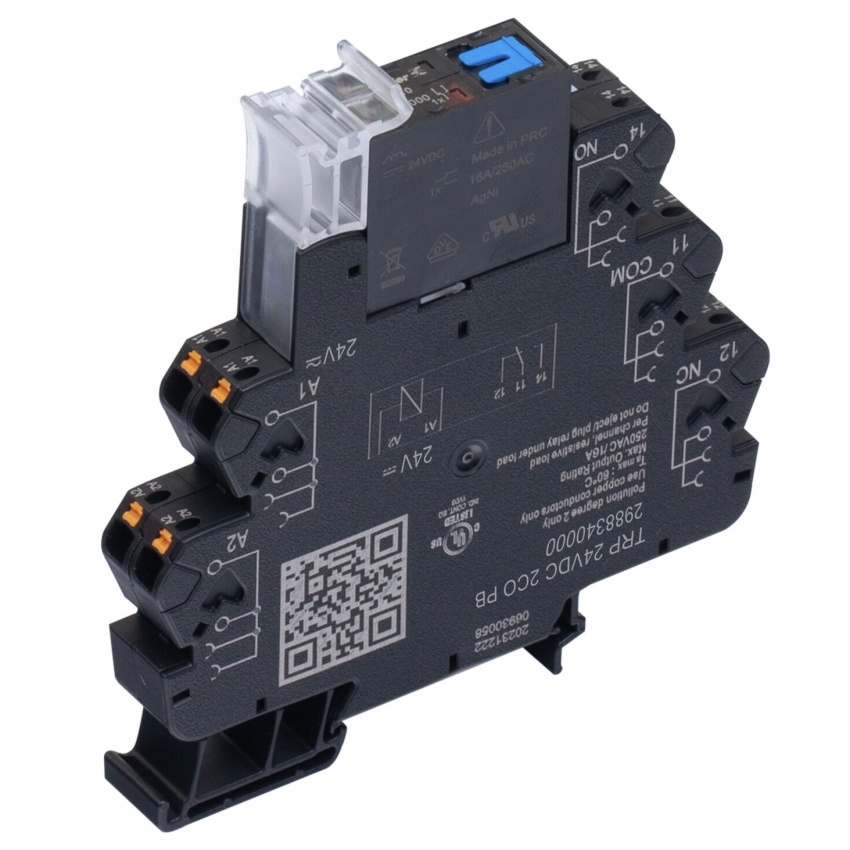

Weidmüller TRP 24VDC 2CO PB je reléový modul řady TERMSERIES. Modul má 2 přepínací kontakty typu CO s kontaktním materiálem AgNi a jmenovité ovládací napětí 24 V DC ±20 %. Trvalý proud je 8 A a připojení vodičů je řešeno technologií PUSH IN. Modul je vybaven zelenou LED indikací stavu, mechanickým ukazatelem polohy spínače a testovacím tlačítkem. Testovací tlačítko je uvedeno jako uzamykatelné a momentové.

Klíčové vlastnosti

  • Typ produktu: reléový modul
  • Typ: TRP 24VDC 2CO PB
  • Objednací číslo: 2988340000
  • GTIN/EAN: 4099986859142
  • Řada: TERMSERIES
  • Počet kontaktů: 2
  • Typ kontaktu: 2 CO contact AgNi
  • Jmenovité ovládací napětí: 24 V DC ±20 %
  • Jmenovitý proud DC: 16,7 mA
  • Příkon: 495 mW
  • Indikace stavu: zelená LED
  • Ochranný obvod: volnoběžná dioda, ochrana proti přepólování
  • Jmenovité spínané napětí: 250 V AC
  • Max. spínané napětí AC: 250 V
  • Max. spínané napětí DC: 250 V
  • Trvalý proud: 8 A
  • Zapínací proud: 30 A / 4 s
  • Max. spínací frekvence při jmenovité zátěži: 0,1 Hz
  • Max. spínací výkon AC odporový: 2000 VA
  • Max. spínací výkon DC odporový: 192 W při 24 V
  • Zpoždění sepnutí: ≤ 15 ms
  • Zpoždění rozepnutí: ≤ 16 ms
  • Mechanická životnost: 5 x 10⁶ spínacích cyklů
  • Min. spínací výkon: 100 mA při 10 V
  • Testovací tlačítko: ano
  • Verze testovacího tlačítka: uzamykatelné, momentové
  • Mechanický ukazatel polohy spínače: ano
  • Krytí: IP20
  • Montážní lišta: TS 35
  • Způsob připojení vodičů: PUSH IN
  • Délka odizolování: 9 mm
  • Jmenovitý rozsah připojení: 1,5 mm²
  • Rozsah připojení: 0,14 až 2,5 mm²
  • Průřez plného vodiče: 0,14 až 1,5 mm²
  • Průřez jemně slaněného vodiče: 0,14 až 2,5 mm²
  • Průřez jemně slaněného vodiče s dutinkou DIN 46228/4: 0,25 až 1,5 mm²
  • AWG rozsah připojení: AWG 26 až AWG 14
  • Velikost břitu: 0,4 x 2,0 mm
  • Provozní nadmořská výška: ≤ 2000 m
  • Skladovací teplota: -40 °C až 70 °C
  • Okolní teplota: -40 °C až 60 °C
  • Vlhkost: 5 až 85 % relativní vlhkost, bez kondenzace

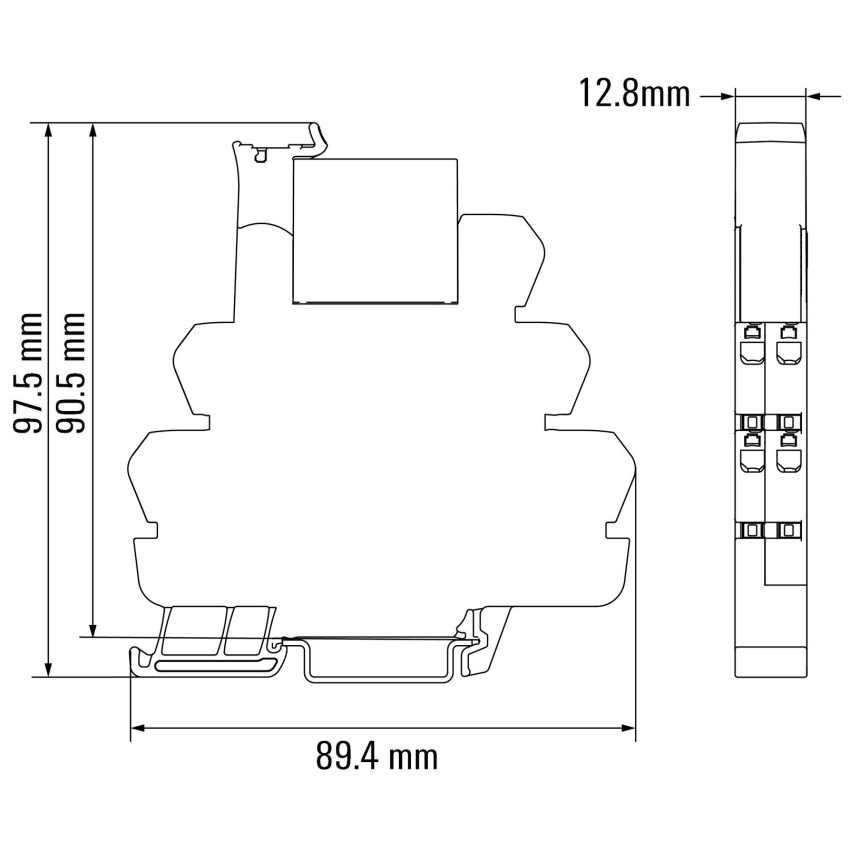

  • Šířka: 12,8 mm
  • Výška: 89,4 mm
  • Hloubka: 97,5 mm
  • Čistá hmotnost: 61 g
  • Barva: černá
  • ROHS: conform
  • Množství: 5 ks
