WM SVORKOVNICE PRŮCHOZÍ ZDU 2.5/4AN GN 1683440000

Weidmüller ZDU 2.5/4AN GN je zelená průchozí svorkovnice s pružinovým připojením, jmenovit... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83729604 Zkopírováno

Kód dodavatele: 1683440000 Zkopírováno

EAN: 4008190478230 Zkopírováno

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis
​

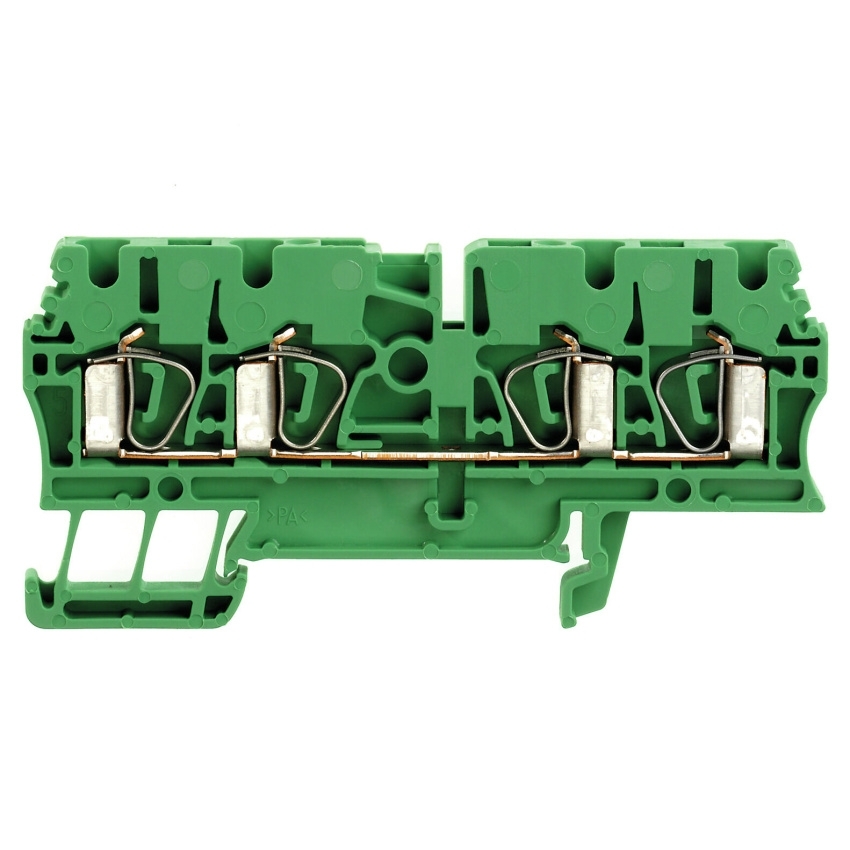

Weidmüller ZDU 2.5/4AN GN je zelená průchozí svorkovnice s pružinovým připojením, jmenovitým průřezem 2,5 mm², jmenovitým napětím 800 V a jmenovitým proudem 24 A.

Weidmüller ZDU 2.5/4AN GN je průchozí svorkovnice se svorkovým připojením typu Tension-clamp. Svorkovnice má 4 připojení, 1 úroveň, 1 potenciál a montáž na lištu TS 35. Provedení je určeno pro zásuvný příčný propojovací můstek a jedna strana je bez konektoru. Jmenovitý průřez je 2,5 mm², jmenovité napětí 800 V a jmenovitý proud 24 A. Základním materiálem je Wemid a barva je zelená.

Klíčové vlastnosti

  • Typ produktu: průchozí svorkovnice
  • Typ: ZDU 2.5/4AN GN
  • Objednací číslo: 1683440000
  • GTIN/EAN: 4008190478230
  • Připojení: Tension-clamp connection
  • Jmenovitý průřez: 2,5 mm²
  • Jmenovité napětí: 800 V
  • Jmenovité DC napětí: 800 V
  • Jmenovitý proud: 24 A
  • Proud při maximálních vodičích: 27 A
  • Jmenovité impulzní výdržné napětí: 8 kV
  • Stupeň znečištění: 3
  • Počet připojení: 4
  • Počet úrovní: 1
  • Počet potenciálů: 1
  • Počet svěrných míst na úroveň: 4
  • Počet potenciálů na patro: 1
  • Vnitřně propojené úrovně: ne
  • PE připojení: ne
  • Pro zásuvný příčný propojovací můstek
  • Jedna strana bez konektoru
  • Koncová krycí deska vyžadována: ano
  • Montážní lišta: TS 35
  • Typ montáže: nacvakávací
  • Otevřená strana: pravá
  • Instalační pokyn: Busbar
  • Provedení testované proti výbuchu: ano
  • Rozsah připojení: 0,05 až 4 mm²
  • AWG rozsah připojení: AWG 30 až AWG 12
  • Délka odizolování: 10 mm
  • Směr připojení: shora
  • Velikost břitu: 0,6 x 3,5 mm
  • Standard: IEC 60947-7-1
  • Objemový odpor podle IEC 60947-7-x: 1,33 mΩ
  • Ztrátový výkon podle IEC 60947-7-x: 0,77 W
  • Značení: EN 60079-7 Ex eb II C Gb
  • Značení podle 2014/34/EU: II 2 G D
  • Základní materiál: Wemid
  • Barva: zelená
  • Třída hořlavosti podle UL94: V-0
  • Skladovací teplota: -25 °C až 55 °C
  • Okolní teplota: -50 °C až 75 °C
  • Trvalá provozní teplota min.: -50 °C
  • Trvalá provozní teplota max.: 120 °C
  • Šířka: 5,1 mm
  • Výška: 79,5 mm
  • Hloubka: 38,5 mm
  • Hloubka včetně DIN lišty: 39,5 mm
  • ROHS: conform
  • Množství: 100 ks
