WM SVORKOVNICE WPD 103 2X70/2X50 BN, 1561820000

Weidmüller WPD 103 2X70/2X50 BN je hnědá distribuční svorkovnice potenciálu se šroubovým p... Zobrazit více

Výrobce: WEIDMÜLLER

Kód produktu: 83730690 Zkopírováno

Kód dodavatele: 1561820000 Zkopírováno

EAN: 4050118366785 Zkopírováno

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis
​

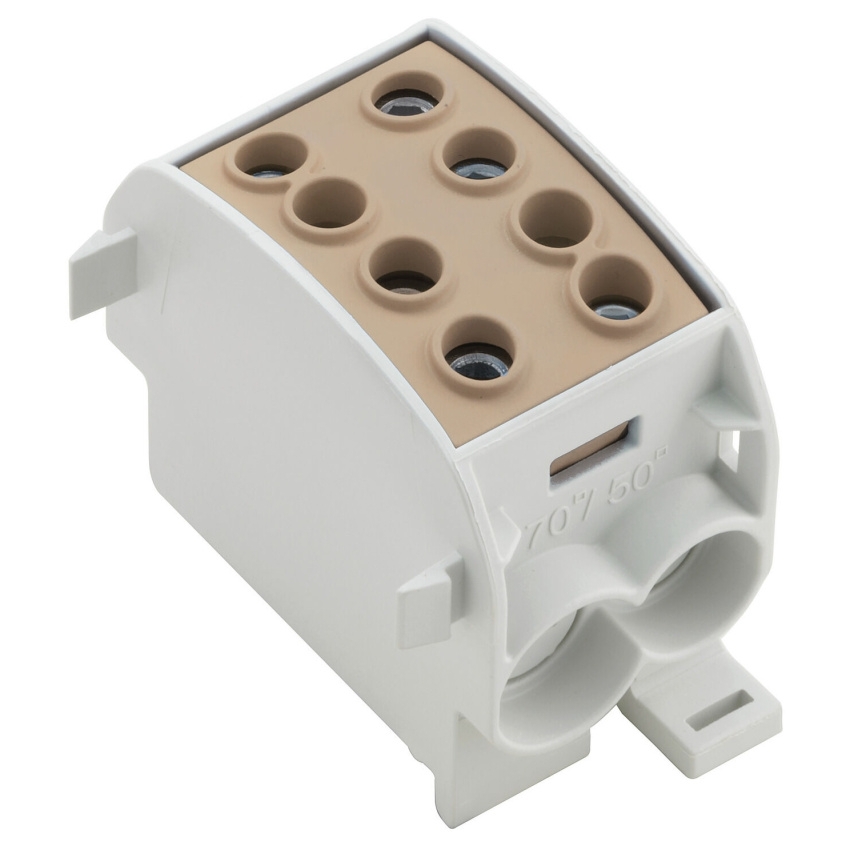

Weidmüller WPD 103 2X70/2X50 BN je hnědá distribuční svorkovnice potenciálu se šroubovým připojením, jmenovitým průřezem 70 mm², jmenovitým proudem 300 A a jmenovitým napětím 1000 V.

Weidmüller WPD 103 2X70/2X50 BN je distribuční svorkovnice potenciálu se šroubovým připojením. Svorkovnice má 4 připojení, 1 úroveň, 1 potenciál a vnitřní příčné propojení. Jmenovitý průřez je 70 mm², jmenovitý proud 300 A a jmenovité napětí 1000 V AC/DC. Montáž je určena na lištu TS 35 nebo montážní desku. Základním materiálem je Wemid a provedení je v hnědé barvě.

Klíčové vlastnosti

  • Typ produktu: distribuční svorkovnice potenciálu
  • Typ: WPD 103 2X70/2X50 BN
  • Objednací číslo: 1561820000
  • GTIN/EAN: 4050118366785
  • Připojení: šroubové připojení
  • Jmenovitý průřez: 70 mm²
  • Jmenovité napětí: 1000 V
  • Jmenovité AC napětí: 1000 V
  • Jmenovité DC napětí: 1000 V
  • Jmenovitý proud: 300 A
  • Proud při maximálních vodičích: 300 A
  • Počet připojení: 4
  • Počet úrovní: 1
  • Počet potenciálů: 1
  • Počet svěrných míst na úroveň: 2
  • Počet potenciálů na patro: 1
  • Vnitřně propojené úrovně: ano
  • Koncová krycí deska vyžadována: ne
  • PE připojení: ne
  • N-funkce: ne
  • PE funkce: ne
  • PEN funkce: ne
  • Montážní lišta: TS 35
  • Typ montáže: nacvakávací
  • Instalační pokyn: lišta / montážní deska
  • Se zajišťovacími výstupky: ano
  • Otevřené strany: uzavřené
  • Provedení testované proti výbuchu: ano
  • Rozsah připojení: 4 až 70 mm²
  • AWG rozsah připojení: AWG 14 až AWG 4
  • Směr připojení: ze strany
  • Průřez plného vodiče: 4 až 70 mm²
  • Průřez slaněného vodiče: 4 až 70 mm²
  • Průřez jemně slaněného vodiče: min. 4 mm²
  • Průřez jemně slaněného vodiče s dutinkou DIN 46228/1: 4 až 50 mm²
  • Počet pólů: 1
  • Standardy: IEC 60947-7-1, IEC 61238-1, VDE 0603-2
  • Ztrátový výkon podle IEC 60947-7-x: 2,10 W
  • Základní materiál: Wemid
  • Barva: hnědá
  • Třída hořlavosti podle UL94: V-0
  • Skladovací teplota: -25 °C až 55 °C
  • Okolní teplota: -5 °C až 40 °C
  • Trvalá provozní teplota min.: -50 °C
  • Trvalá provozní teplota max.: 130 °C
  • Šířka: 32,8 mm
  • Výška: 63 mm
  • Hloubka: 53,3 mm
  • Čistá hmotnost: 171 g
  • ROHS: conform
  • RoHS Compliance Status: compliant with exemption
  • REACH SVHC: Lead 7439-92-1
  • Množství: 3 ks
