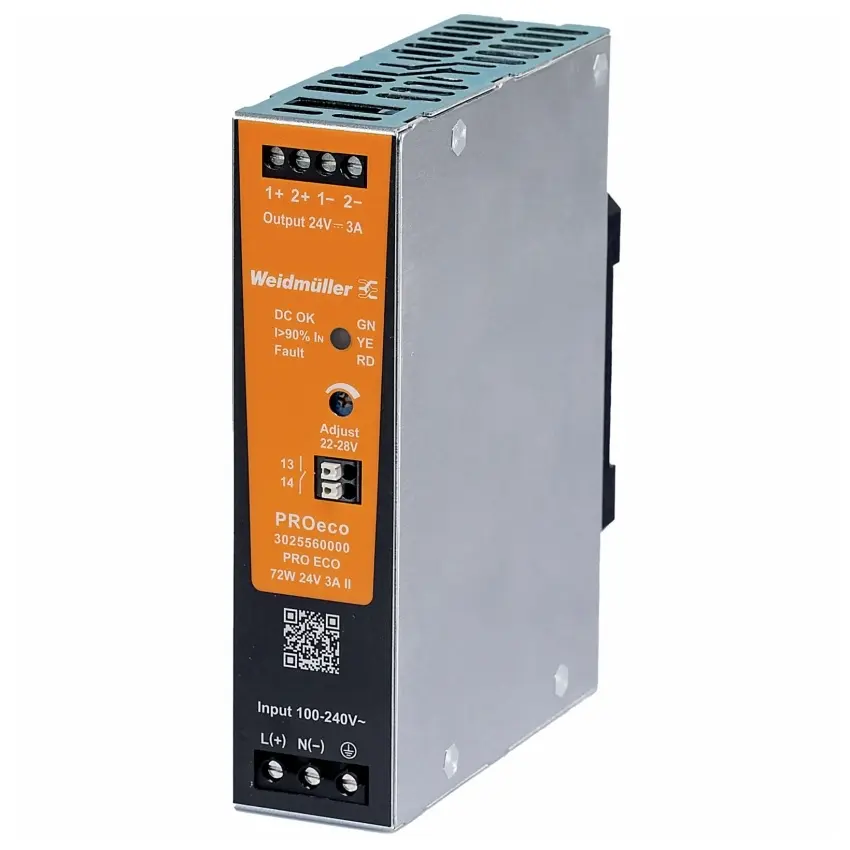

WM ZDROJ PRO ECO 72W 24V 3A II, 3025560000

Weidmüller PRO ECO 72W 24V 3A II je spínaný napájecí zdroj PROeco s výstupním napětím 24 V DC, výstupním výkonem 72 W a jmenovitým výstupním proudem 3 A.

Weidmüller PRO ECO 72W 24V 3A II je spínaný napájecí zdroj s výstupním napětím 24 V DC. Zdroj má výstupní výkon 72 W a jmenovitý výstupní proud 3 A při 55 °C. Výstupní napětí je nastavitelné v rozsahu 22 až 28 V. Vstupní napětí je uvedeno jako 100 až 240 V AC / 120 až 340 V DC, s rozsahem AC vstupu 85 až 264 V AC a DC vstupu 110 až 370 V DC. Připojení vstupu a výstupu je šroubové, signalizační připojení je PUSH IN a montáž je určena na lištu TS 35.

Klíčové vlastnosti

• Typ produktu: spínaný napájecí zdroj
• Typ: PRO ECO 72W 24V 3A II
• Objednací číslo: 3025560000
• GTIN/EAN: 4099986951938
• Řada: PROeco 2nd generation
• Výstupní napětí: 24 V DC
• Výstupní výkon: 72 W
• Jmenovitý výstupní proud: 3 A při 55 °C
• Trvalý výstupní proud při UNominal: 1,875 A při 70 °C
• Rozsah výstupního napětí: 22 až 28 V
• Výstupní napětí: nastavitelné potenciometrem
• Max. zbytkové zvlnění: <50 mVPP / bandwidth 20 MHz
• Možnost paralelního zapojení: ano, max. 3
• Ochrana proti přetížení: ano
• Ochrana proti zkratu: ano
• Ochrana proti přehřátí: ano
• Ochrana proti zpětnému napětí: ano
• Kapacitní zátěž: neomezená
• AC failure bridging time při Inom: >120 ms při 230 V AC / >25 ms při 120 V AC
• Ramp-up time: ≤ 100 ms
• Vstupní napětí: 100 až 240 V AC / 120 až 340 V DC
• Rozsah AC vstupního napětí: 85 až 264 V AC
• Rozsah DC vstupního napětí: 110 až 370 V DC
• Frekvenční rozsah AC: 45 až 65 Hz
• Doporučené jištění: 2 A / DI, safety fuse; 6 A Char. B circuit breaker; 2 až 4 A Char. C circuit breaker
• Ochrana proti přepětí: varistor
• Vstupní pojistka: interní
• Jmenovitý příkon: 82,8 VA
• Typický náběhový proud: 35 A
• Max. doba startu: 1 s
• Odběr proudu při 100 V AC: 1,33 A
• Odběr proudu při 240 V AC: 0,69 A
• Odběr proudu při 120 V DC: 0,73 A
• Odběr proudu při 370 V DC: 0,26 A
• Typická účinnost: 83,5 % při 120 V AC, 87,5 % při 230 V AC
• Krytí: IP20
• Kategorie rázového napětí: II
• Stupeň znečištění: 2
• Třída ochrany: I, s PE připojením
• Pouzdro: kovové, korozivzdorné
• Montážní lišta: TS 35
• Připojení vstupu: šroubové připojení
• Vstupní svorky: 3 pro L/N/PE
• Připojení výstupu: šroubové připojení
• Výstupní svorky: 4 (++ / --)
• Průřez vodičů vstup/výstup: 0,5 až 6 mm² pevný vodič, 0,5 až 4 mm² flexibilní vodič
• Délka odizolování vstup/výstup: 6 mm
• Utahovací moment vstup/výstup: 0,5 až 0,6 Nm
• Signalizační připojení: PUSH IN
• Signalizační svorky: 2
• Průřez signalizačního vodiče: 0,2 až 1,5 mm²
• Délka odizolování signalizačního vodiče: 8 mm
• Plovoucí kontakt: ano
• LED indikace: zelená, Operating voltage OK
• Zatížení kontaktu NO: max. 30 V DC / 1 A
• Izolační napětí vstup/výstup: 4 kV
• Izolační napětí vstup/zem: 3 kV
• Izolační napětí výstup/zem: 0,5 kV
• Skladovací teplota: -40 °C až 85 °C
• Provozní teplota: -25 °C až 70 °C
• Start-up: ≥ -40 °C
• Vlhkost: 5 až 95 % relativní vlhkost, bez kondenzace
• Šířka: 32 mm
• Výška: 130 mm
• Hloubka: 100 mm
• Čistá hmotnost: 420 g
• ROHS: conform
• RoHS Compliance Status: compliant with exemption
• REACH SVHC: Lead 7439-92-1, Lead monoxide 1317-36-8
• Množství: 1 ks
