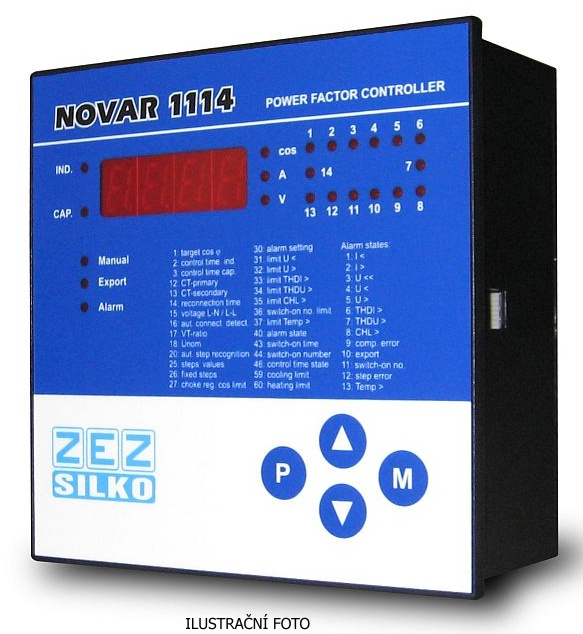

ZEZ SILKO REGULATOR NOVAR 1106

Digitální regulátor jalového výkonu NOVAR 1106/1114 od ZEZ SILKO.

Regulátor NOVAR 1106/1114 je plně automatický přístroj určený k optimálnímu řízení kompenzace jalového výkonu. Vybavený přesnými napěťovými a proudovými měřícími obvody a digitálním zpracováním naměřených hodnot, zajišťuje vysokou přesnost vyhodnocení efektivní hodnoty proudu a účiníku. Napájecí svorky 230 V střídavého napětí slouží zároveň jako vstup měřicího napětí, přičemž proudový měřící vstup je univerzální pro nominální hodnotu sekundárního proudu MTP 1 A nebo 5 A. Regulátor provádí výpočet základní harmonické složky činného a jalového proudu pomocí algoritmu FFT, což zajišťuje přesné měření a regulaci i v podmínkách zkresleného proudového průběhu vyššími harmonickými složkami. Regulace probíhá ve všech čtyřech kvadrantech a její rychlost závisí na velikosti a polaritě regulační odchylky. Přístroj volí jednotlivé stupně kompenzace s ohledem na jejich rovnoměrné zatěžování a přednostně připíná stupně, které byly odepnuty nejdéle a jejichž zbytkový náboj je minimální. Během regulace provádí průběžnou kontrolu kompenzačních stupňů a v případě výpadku nebo změny hodnoty stupně jej dočasně vyřazuje z regulace, přičemž periodicky testuje možnost jeho zpětného zařazení. Při měření proudu vyhodnocuje úrovně harmonických složek až do 19. řádu a celkové harmonické zkreslení proudu (THD), které lze sledovat na displeji. Lze nastavit mezní úroveň THD, při které regulátor odpojí všechny kompenzační stupně, aby zabránil jejich poškození. Regulátor umožňuje dálkové sledování měřených hodnot a parametrizaci prostřednictvím komunikačních rozhraní RS 232 nebo RS 485. K regulátoru lze připojit až tři kompenzační tlumivky pro dekompenzaci sítě. Výstupy relé "Alarm" lze nastavit na signalizaci nestandardních stavů, jako jsou podproud, nadproud, překročení nastavené úrovně harmonického zkreslení, stav nedokompenzace/překompenzace, překročení mezního počtu sepnutí stupně, výpadek stupně nebo stav zpětného napájení.

Klíčové vlastnosti

• Plně automatický regulátor jalového výkonu pro optimální kompenzaci.
• Přesné měření napětí a proudu s digitálním zpracováním pro vysokou přesnost.
• Výpočet harmonických složek proudu až do 19. řádu pomocí algoritmu FFT.
• Možnost připojení až tří kompenzačních tlumivek pro dekompenzaci sítě.
• Dálkové sledování a parametrizace přes RS 232 nebo RS 485.
