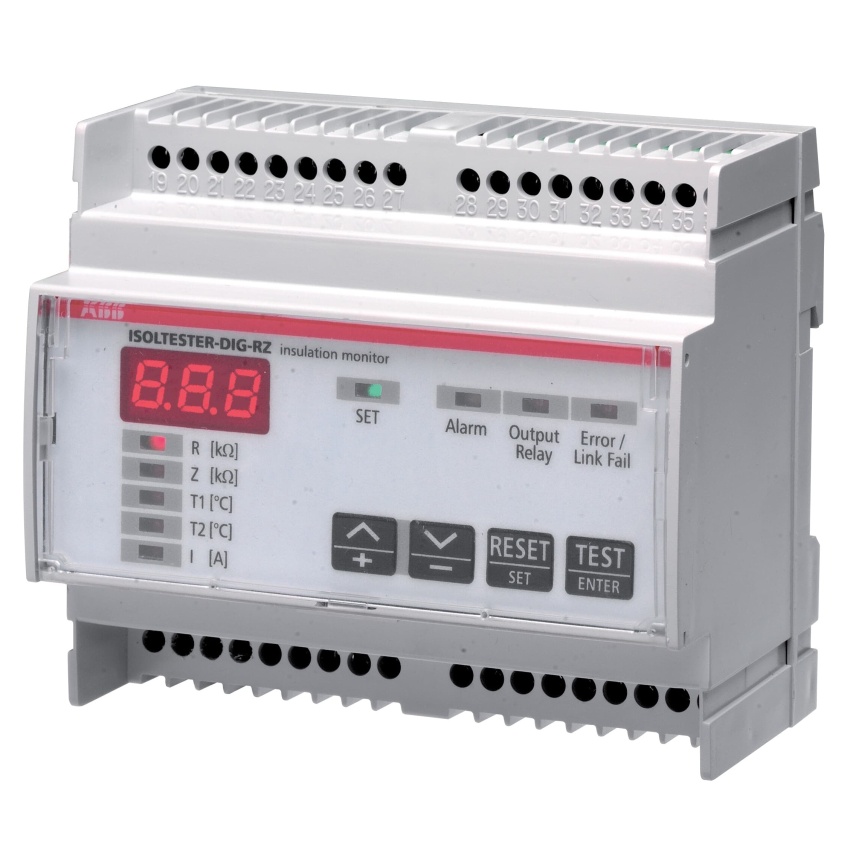

ABB ISOLTESTER-DIG-RZ

ISOLTESTER monitoruje provoz v napájecí síti IT-M a zajišťuje, že pacienti i lékařský personál se nesetkají s výpadkem napájení při první zemní poruše, podle definice normy IEC 60364-7-710. Přístroj ISOLTESTER-DIG pro sledování izolace zajišťuje bezpečnost pro pacienty a medicínský personál tím, že signalizuje vznik zemního spojení. Moderní technologie použitá v tomto přístroji sleduje izolační stav napájecí sítě daleko účinněji, než tomu bylo doposud pomocí tradičních monitorovacích zařízení izolace.
Monitorované veličiny: Měřicí rozsah 0 – 999 kΩ/HIGH – rozlišení 1 kΩ. Teplota měřicí teplotní sondy PT100 – 0250°C, přesnost 2%. Proud měřený externím měř. transf. proudu se sekundárním proudem 5A, přesnost 2% (volitelná hodnota převodu měř. trafa 1-200). Měření impedance 0 – 999 kΩ/HIGH – rozlišení 1 kΩ (testovací signál 2500 Hzl).
Prahová aktivační hodnota: Nízká izolace 50-500 kΩ, přesnost 5%, hystereze 5%, prodleva s možností nastavení. Zvýšená teplota 0 – 200°C, přesnost 2%. Proud přetížení 1-999 A, přesnost 2%. Nízká impedance (je možno zrušit aktivaci této funkce). Zařízení nepřipojeno na vedení (chybějící napojení; ztráta napojení; angl. link fail).
Výstupy: Max. 2 QSD panely pro dálkovou signalizaci. Programovatelné pomocné reléové výstupy NO-C-NC, 5A, 250 VAC.
Zobrazovací jednotka: Hodnota izolačního odporu se signalizací překročení plné hodnoty stupnice a přímého zemního spojení. Hodnota měřené teploty 0 – 200°C na kanál 1. Hodnota měřené hodnoty 0 – 200°C na kanál 2. Hodnota měřeného proudu 0 – 999A. Hodnota izolační impedance. Nastavovací parametry. Ztráta spojení (link fail). Stav reléového výstupu.
Pouzdro: Z plastového, samozhášecího materiálu, pro šířku 35 mm, průhledným plombovatelným krytem.
