ABB STYKAČ AF12Z-30-10-30 24V DC

ABB AF12Z-30-10-30 třípólový stykač 24 V DC s 1 pomocným kontaktem a přepěťovou ochranou

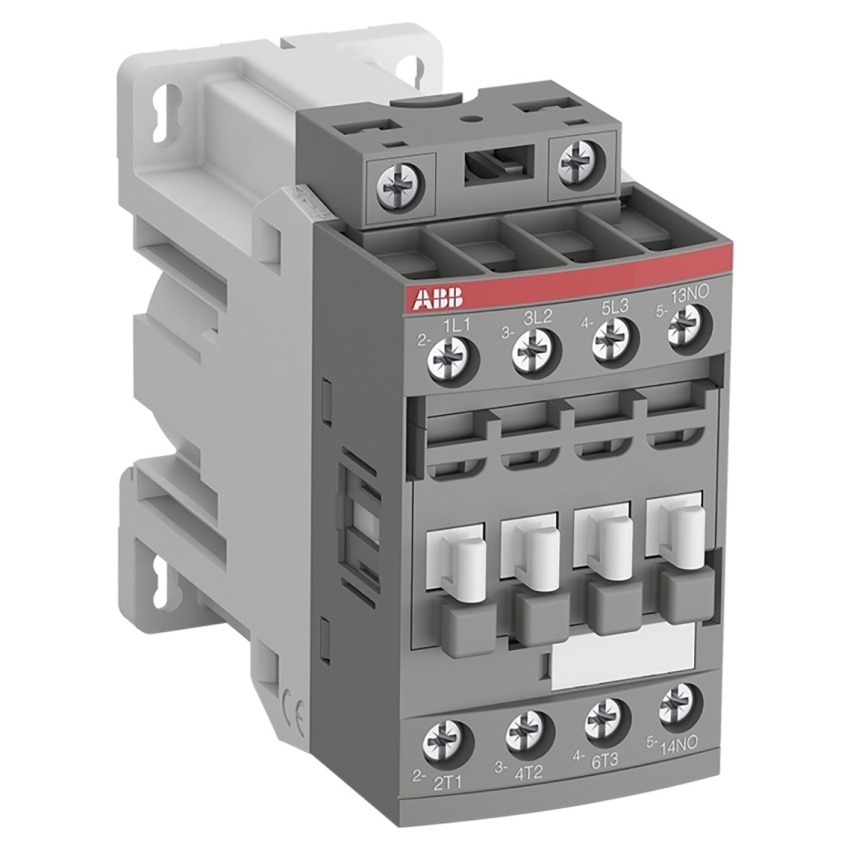

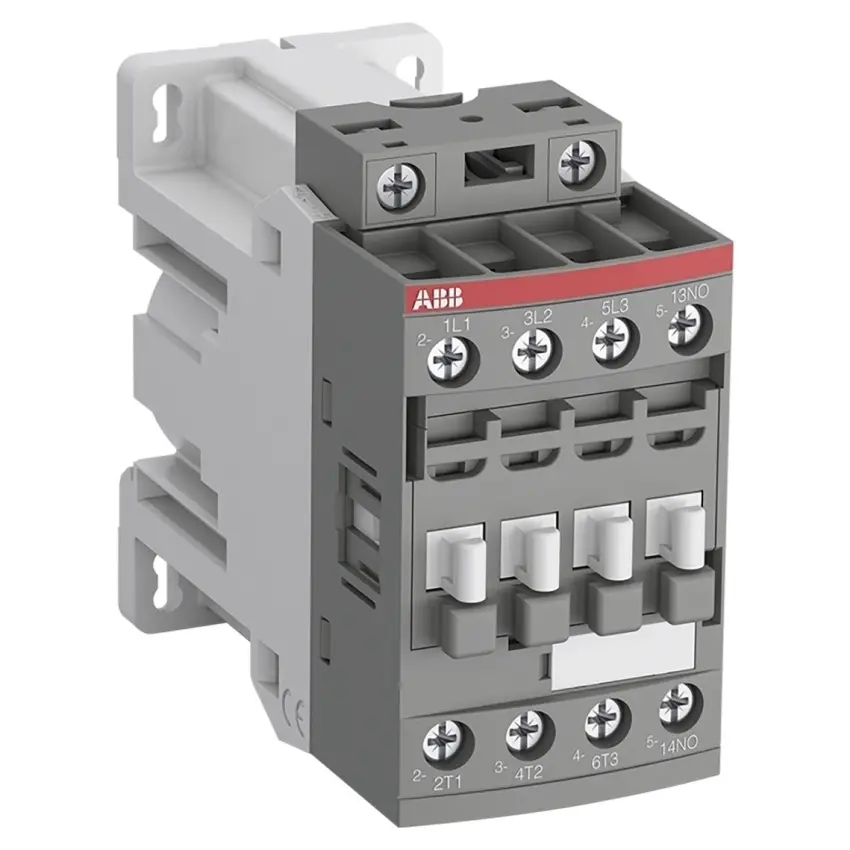

Stykač ABB AF12Z-30-10-30 je třípólové zařízení s technologií AF, navržené pro ovládání motorů do výkonu 5,5 kW při 400 V AC (AC-3) nebo 7,5 hp při 480 V UL. Stykač je vybaven jedním vestavěným pomocným kontaktem (1 NO) a šroubovými svorkami. Ovládací cívka s napětím 24 V DC má sníženou přídržnou spotřebu pouze 1,7 W, což umožňuje přímé ovládání výstupem z PLC (≥ 250 mA / 24 V DC) bez potřeby dodatečného rozhraní. Díky této vlastnosti přispívá k úspoře energie a stabilnímu provozu i v prostředích s kolísavým napájením.

Vestavěná přepěťová ochrana dále zvyšuje odolnost zařízení a zjednodušuje návrh rozvaděče. Stykač má blokovou konstrukci a je připraven k rozšíření o přídavné bloky pomocných kontaktů a další příslušenství ABB. Provozní napětí hlavního i pomocného obvodu je 690 V, jmenovitá frekvence 50/60 Hz. Přístroj je určen pro spínání výkonových obvodů do 28 A (AC-1) nebo 28 A UL (obecné použití).

Klíčové vlastnosti

• Třípólový stykač ABB AF12Z-30-10-30 pro ovládání motorů do 5,5 kW (400 V AC)
• Cívka 24 V DC s nízkou spotřebou: přídržný proud pouze 1,7 W
• Přímé ovládání z PLC (výstup ≥ 250 mA / 24 V DC) bez potřeby rozhraní
• Vestavěná přepěťová ochrana
• Spínací schopnost do 28 A (AC-1)
• 1 vestavěný pomocný kontakt NO (1x NE)
• Hlavní i pomocný obvod: 690 V, 50/60 Hz
• Bloková konstrukce s možností rozšíření o další příslušenství
• Šroubové svorky pro připojení
• Vhodné pro všeobecné i průmyslové aplikace
