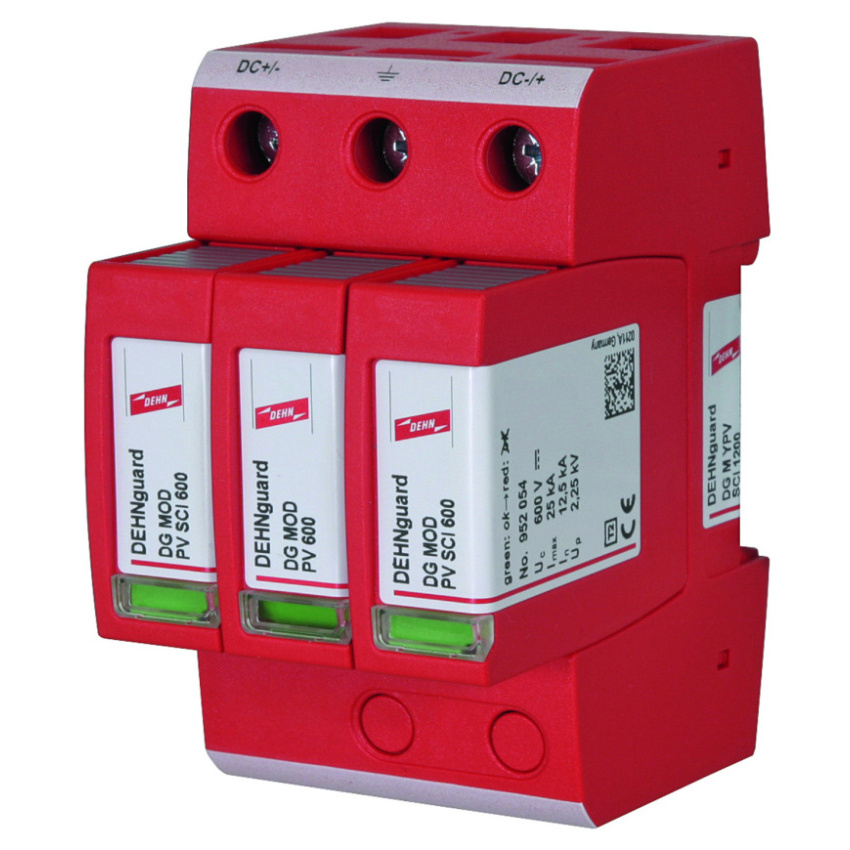

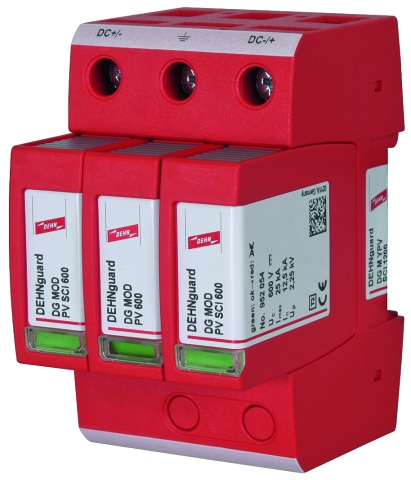

DEHN SVODIČ DG M YPV SCI 1200 952512

Vícepólový svodič přepětí DEHNguard M YPV SCI, typ 2 podle ČSN EN 50539-11, s třístupňovým... Zobrazit více

Výrobce: DEHN

Kód produktu: 81896390 Zkopírováno

Kód dodavatele: 952512 Zkopírováno

EAN: 4013364127951 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 12.5 kA

Max. napětí FV instalace: 1200 V

Napěťová ochranná hladina: 4.5 kV

Způsob montáže: DIN lišta 35 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

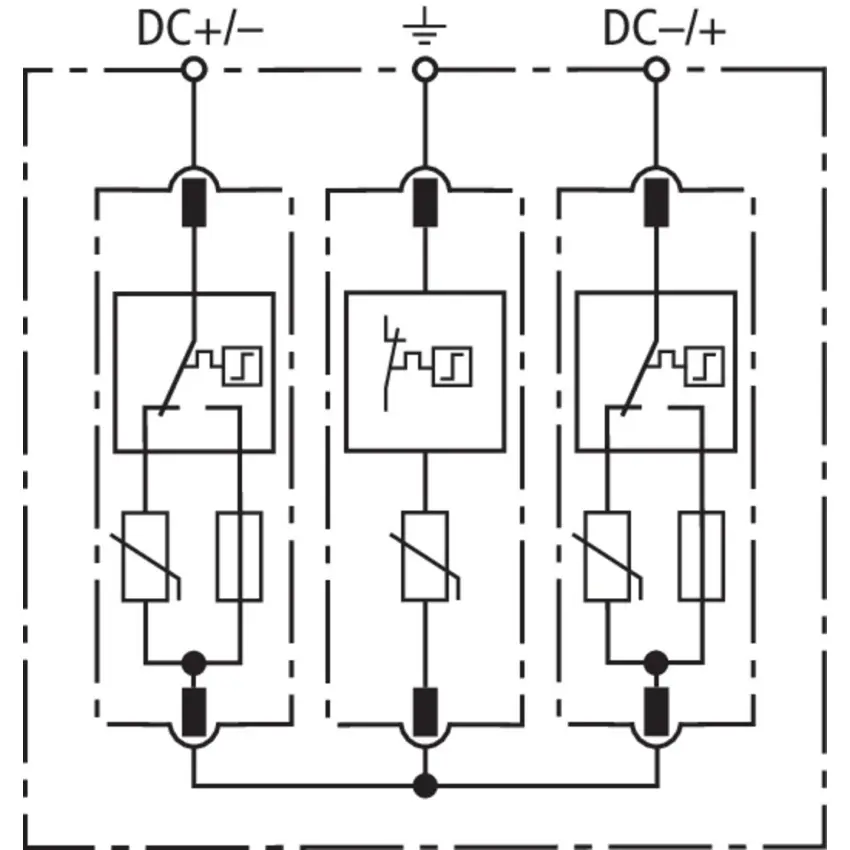

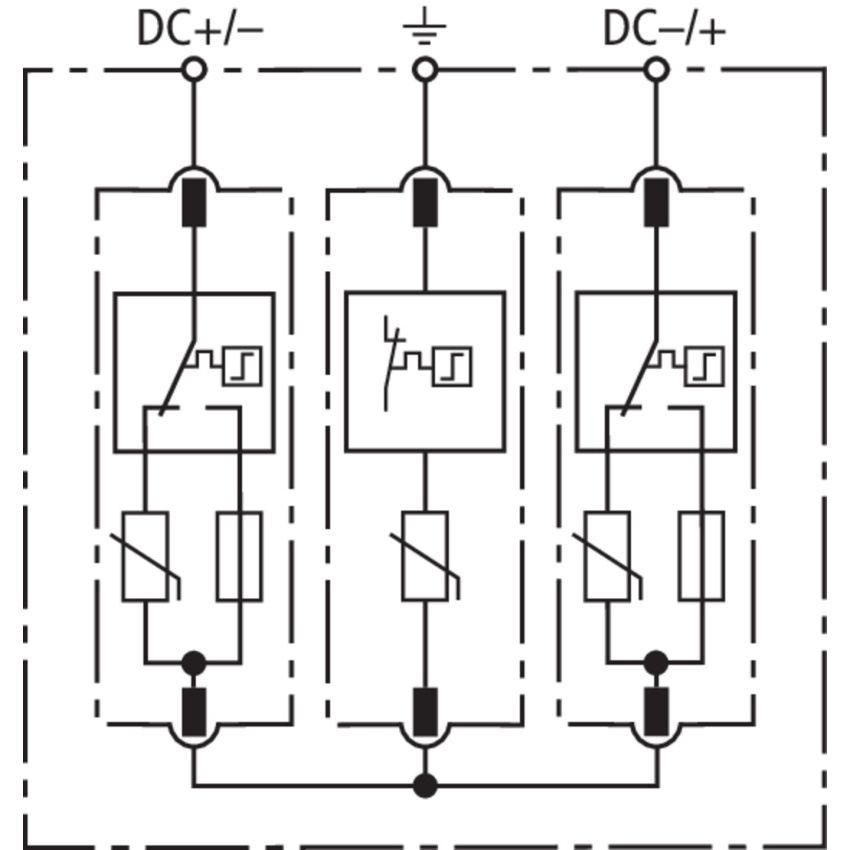

Vícepólový svodič přepětí DEHNguard M YPV SCI, typ 2 podle ČSN EN 50539-11, s třístupňovým stejnosměrným odpojovacím a zkratovacím zařízením, složený ze základního dílu a zásuvných ochranných modulů. Kombinované odpojovací a zkratovací zařízení s bezpečným odpojením ochranného modulu. Chrání nízkonapěťová zařízení před přepětím. Instalace podle IEC 60364-7-712 "Instalace fotovoltaických systémů" (ČSN 33 2000-7-712 Solární fotovoltaické (PV) napájecí systémy).
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 12.5 kA
Max. napětí FV instalace 1200 V
Napěťová ochranná hladina 4.5 kV
Způsob montáže DIN lišta 35 mm

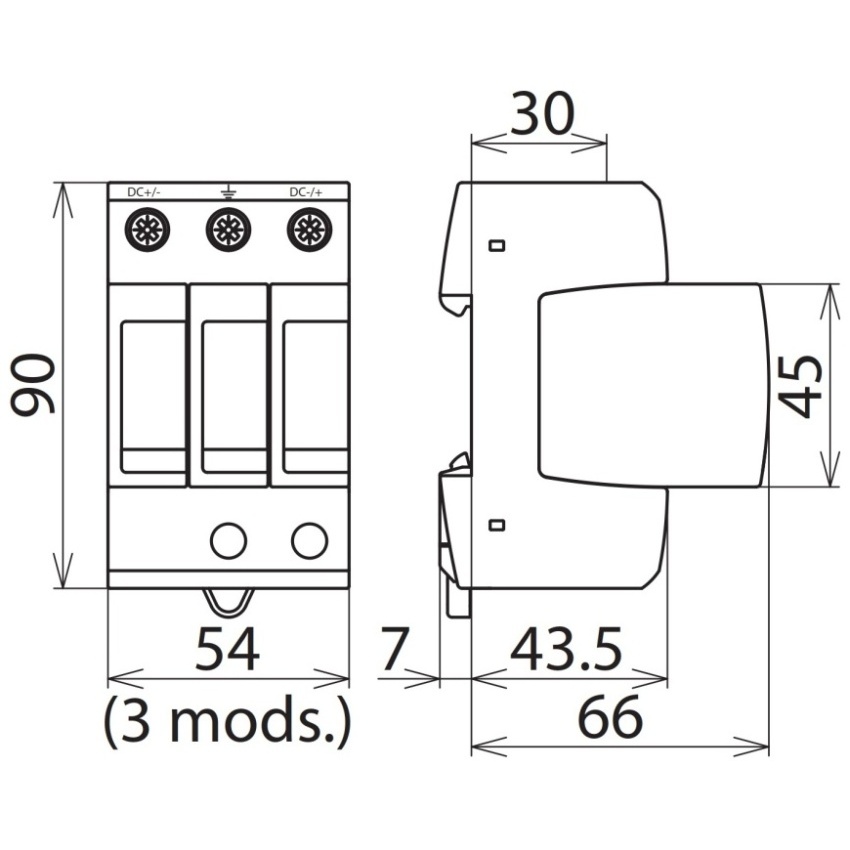

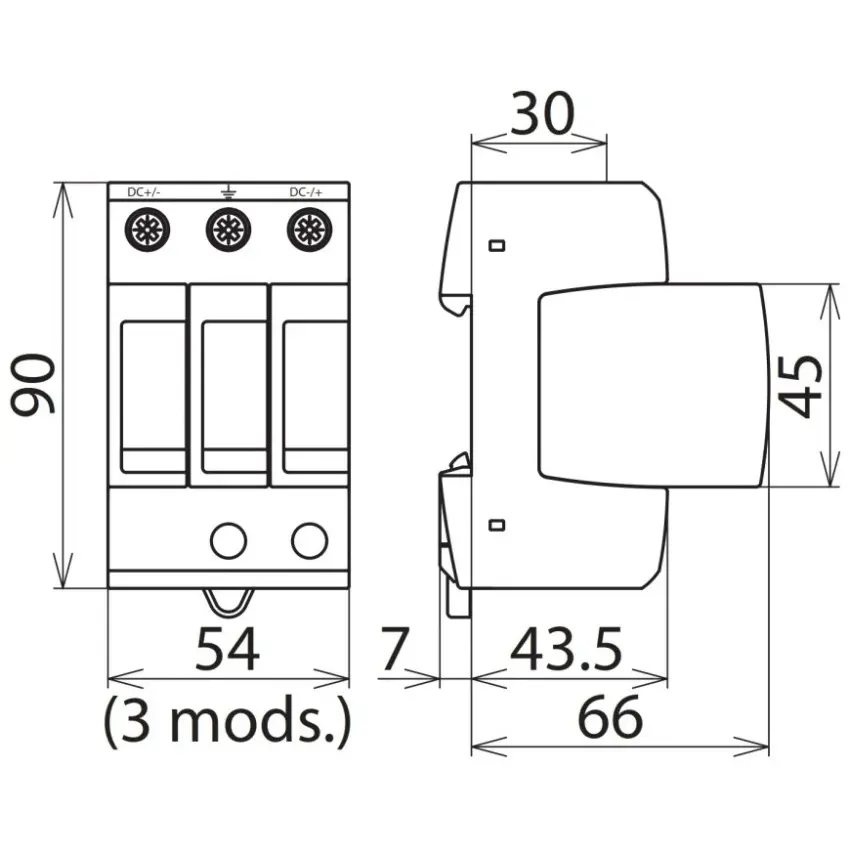

Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
Soustava DC Ano
Soustava IT Ne
Soustava TN Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Počet vodičů (bez uzemnění) 2
Max. svodový proud (8/20) 25 kA
Jmenovitý zkratový proud (Isccr) 10 kA
Integrovaná ochrana proti zkratu Ne
Integrovaná předřazená pojistka Ne
Bez unikajícího proudu Ne
S komunikačním kontaktem Ne
Všechny parametry
