HAKEL SVODIČ HSA-275/3+0 S 24523

HAKEL HSA-275/3+0 SSvodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a ... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82296336 Zkopírováno

Kód dodavatele: 24523 Zkopírováno

EAN: 8590681115039 Zkopírováno

Soustava DC: Ne

Soustava IT: Ne

Soustava TN-C: Ano

Soustava TN-C-S: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

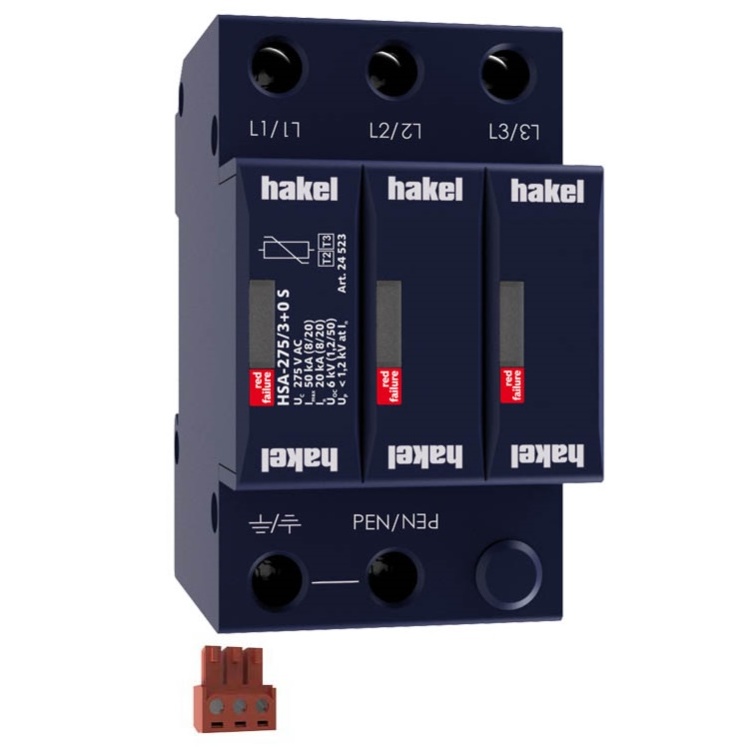

HAKEL HSA-275/3+0 S

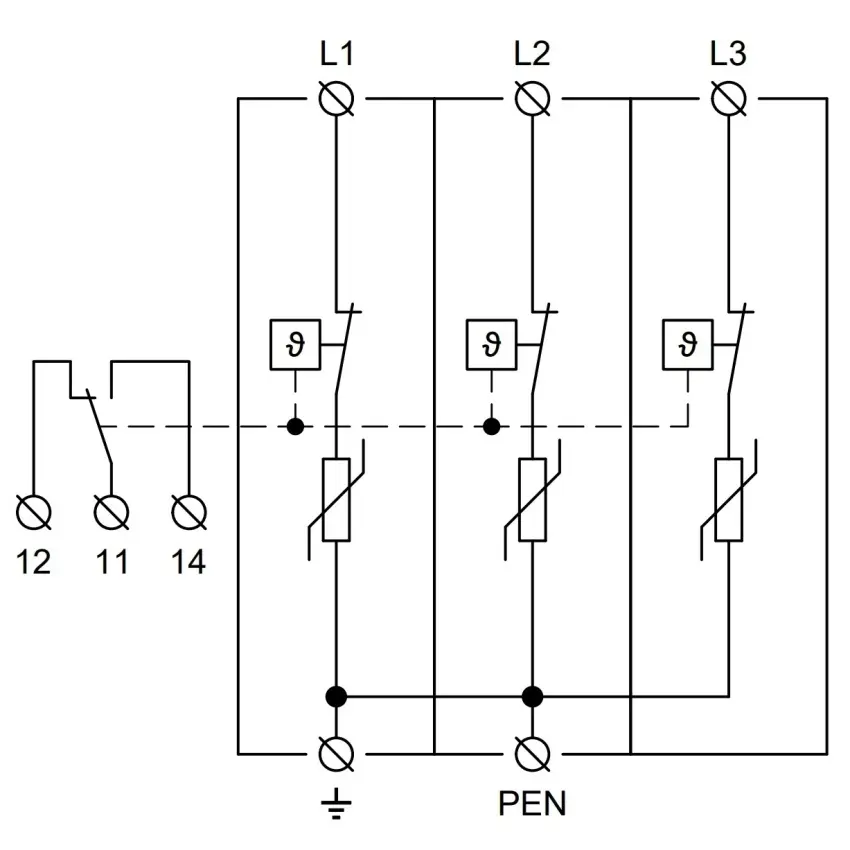

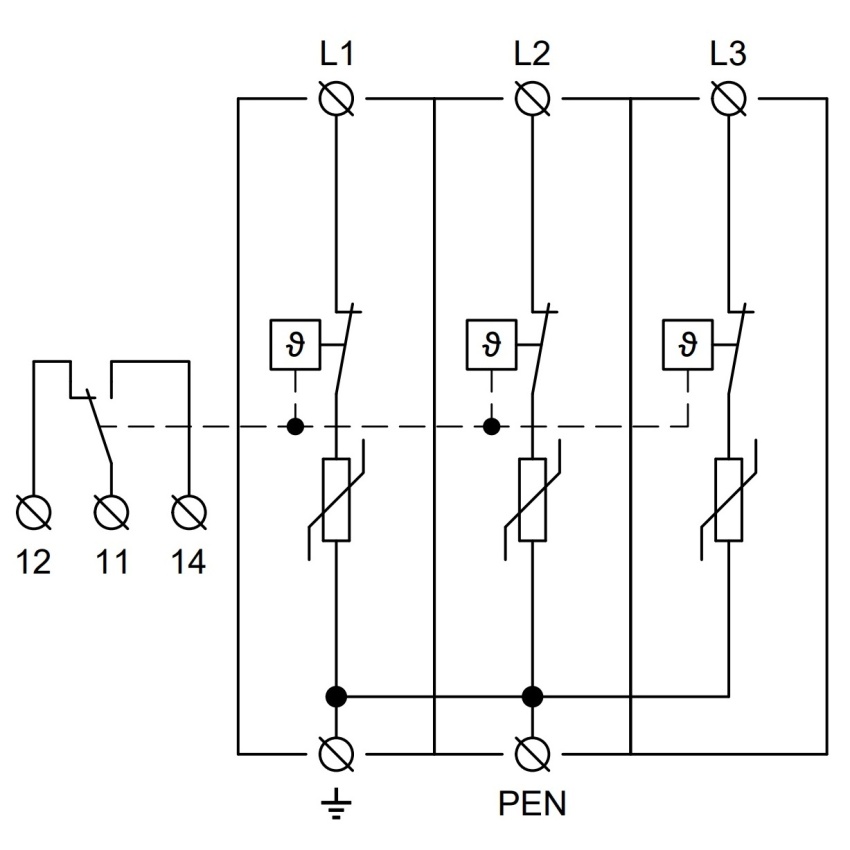

Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení <b>M</b> specifikuje konstrukční provedení s výměnným modulem. Označení <b>S</b> specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-53 ed. 3, ČSN CLC/TS 61643-12.

Název parametru Hodnota
Soustava DC Ne
Soustava IT Ne

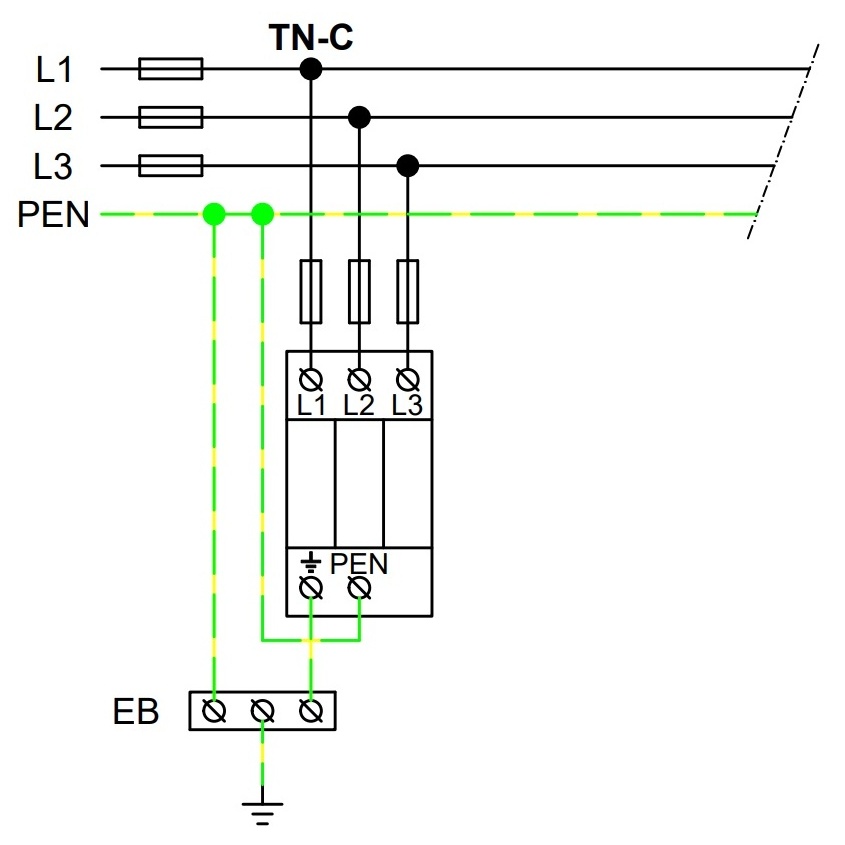

Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Počet vodičů (bez uzemnění) 3
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Jmenovitý zkratový proud (Isccr) 60 kA
Maximální trvalé napětí AC 275 V
Max. svodový proud (8/20) 50 kA
Způsob montáže DIN lišta 35 mm

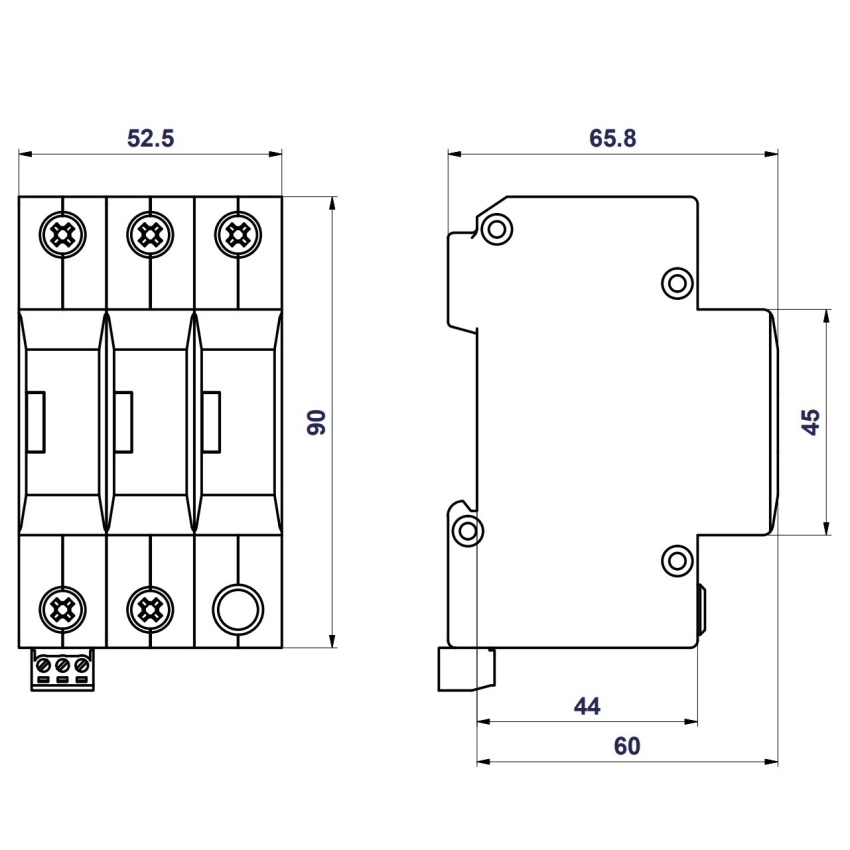

Konstrukční velikost 3 TE
Napěťová ochranná hladina 1.2 kV
Max. průřez tuhého (jedno/vícedrátového) vodiče 25 mm2
Max. průřez pružného vodiče (jemné lanko) 16 mm2
S komunikačním kontaktem Ano
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Krytí (IP) IP20
