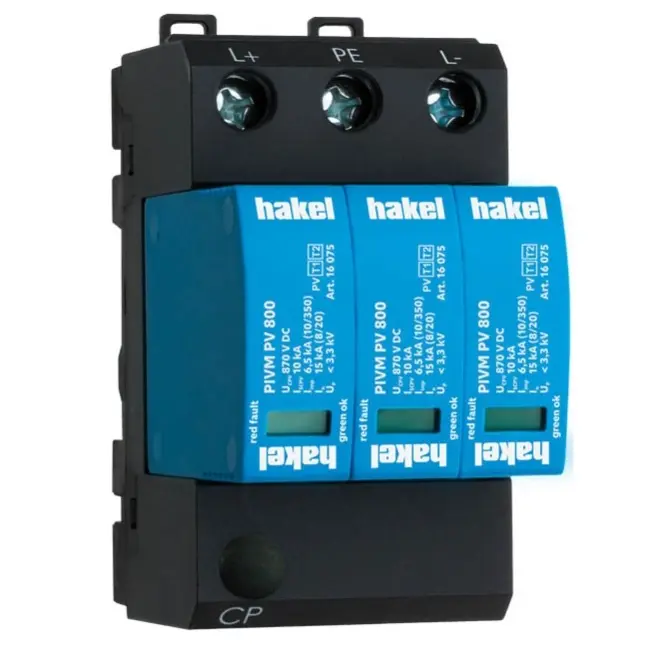

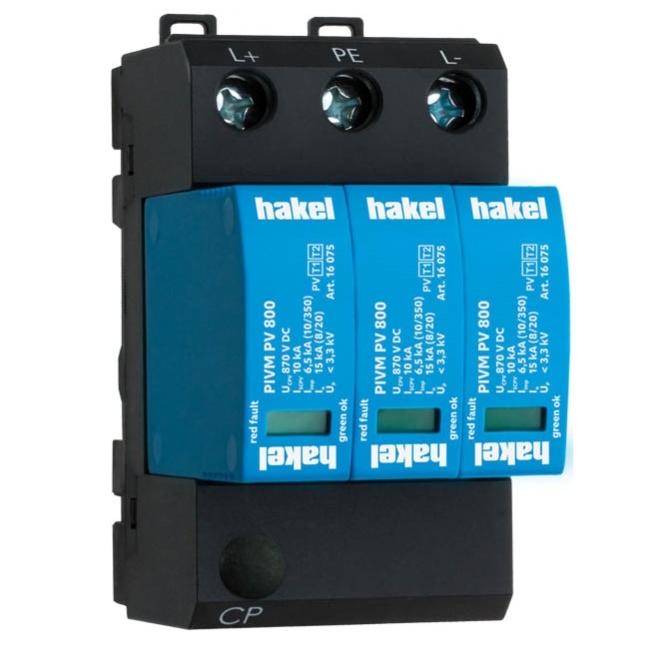

HAKEL SVODIČ PIVM PV 800 VSERIES 16073

HAK_PIVM-PV-800-Vseries-16073.jpg HAK_AD_P-M-PV.jpg HAK_ID_P-M-PV.jpg HAK_PIVM-PV-600.jpg
Svodič přepětí HAKEL PIVM PV 800 Vseries pro fotovoltaické systémy. Svodič přepětí HAKEL... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82390229 Zkopírováno

Kód dodavatele: 16073 Zkopírováno

EAN: 8590681160732 Zkopírováno

Maximální trvalé napětí DC: 870 V

Max. napětí FV instalace: 730 V

Napěťová ochranná hladina (DC+ - DC-): 3.3 kV

Napěťová ochranná hladina (DC+/DC- - PE): 3.3 kV

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Dokumenty ke stažení Alternativy
Svodič přepětí HAKEL PIVM PV 800 Vseries pro fotovoltaické systémy.

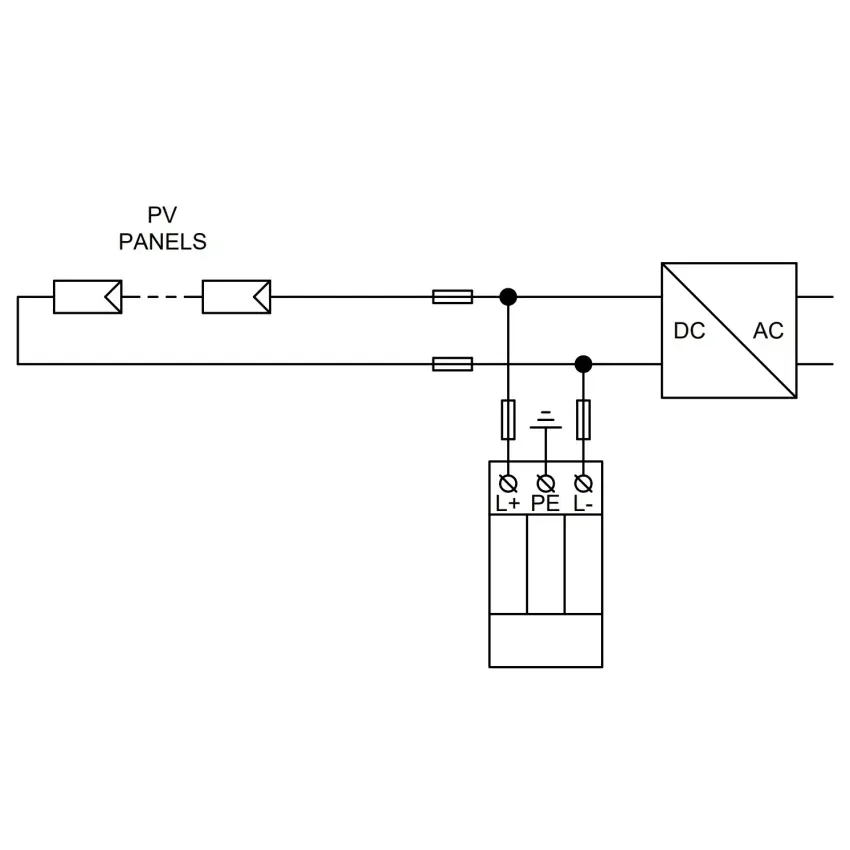

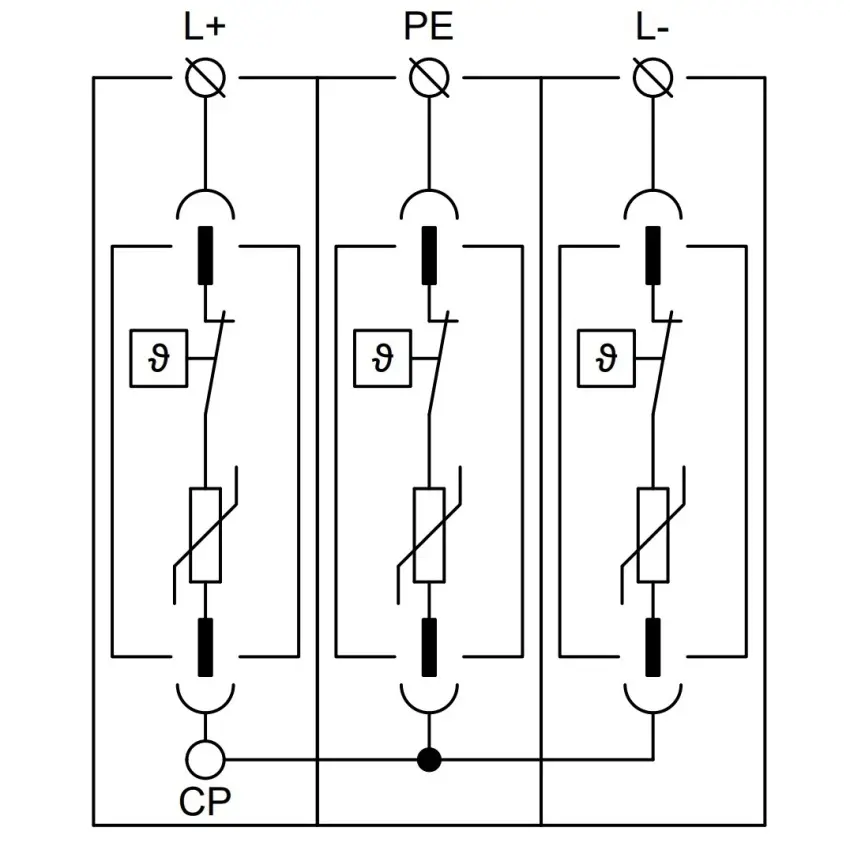

Svodič přepětí HAKEL PIVM PV 800 Vseries je určen pro ochranu fotovoltaických (PV) systémů před impulzními proudy a rázovými přepětími. Je navržen v zapojení typu Y, které je odolné vůči zemnímu spojení pracovních vodičů. Varistorové sekce mezi svorkami L+, L- a PE jsou vybaveny interními odpojovači, které při přehřátí varistorů přeruší DC proud, což umožňuje instalaci bez předřazeného předjištění. Svodič se instaluje na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost "s". Je vhodný pro hladinu LPL III nebo IV a zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Označení "M" specifikuje konstrukční provedení s výměnným modulem. Označení "DS" specifikuje provedení s dálkovou signalizací. Instalace se provádí dle norem: ČSN EN 62305 ed. 2, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.

Klíčové vlastnosti

  • Testovací třída podle EN 61643-11:2012 a EN 61643-31:2019: T1, T2
  • Maximální trvalé provozní napětí: 870 V DC
  • Maximální napětí PV generátoru: 730 V
  • Krátkodobá zkratová odolnost: 10 kA
  • Maximální impulsní výbojový proud pro třídu I (10/350): 6,5 kA
  • Ochranná úroveň napětí při I_n (L+/L-): < 3,3 kV
Název parametru Hodnota
Maximální trvalé napětí DC 870 V
Max. napětí FV instalace 730 V
Napěťová ochranná hladina (DC+ - DC-) 3.3 kV
Napěťová ochranná hladina (DC+/DC- - PE) 3.3 kV

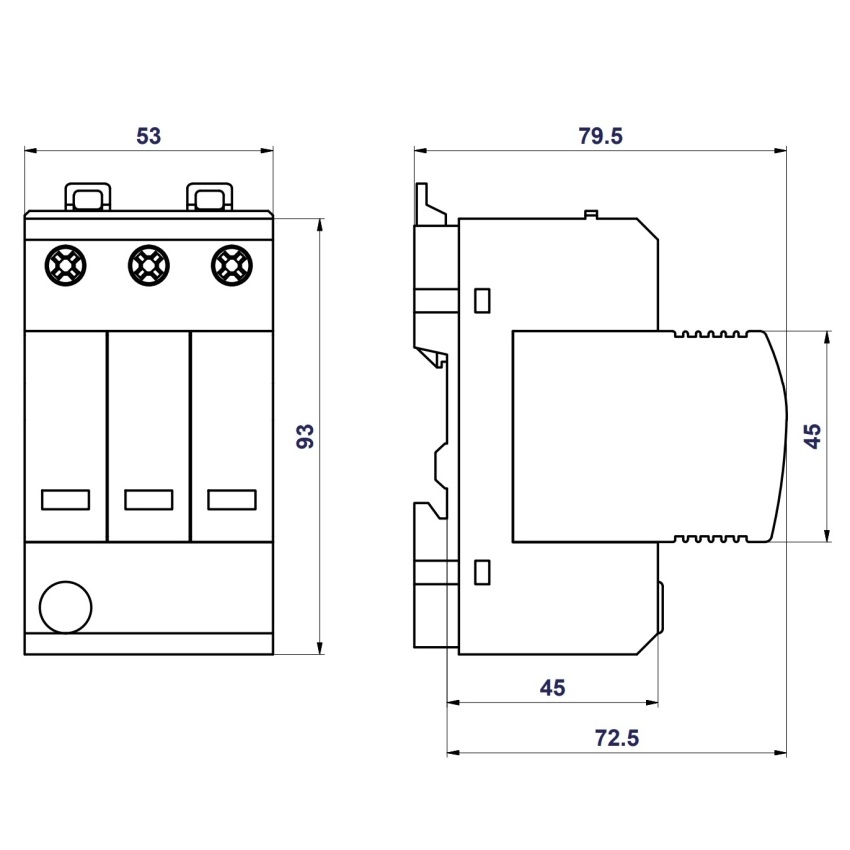

Konstrukční velikost 3 TE
Dálková signalizace Ne
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
Všechny parametry
Název parametru Hodnota
Maximální trvalé napětí DC 870 V
Max. napětí FV instalace 730 V
Napěťová ochranná hladina (DC+ - DC-) 3.3 kV
Napěťová ochranná hladina (DC+/DC- - PE) 3.3 kV
Konstrukční velikost 3 TE
Dálková signalizace Ne
Soustava DC Ano
Soustava IT Ne
Soustava TN-C Ne
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Bleskový proud (10/350) 6.5 kA
Měrná energie 10.56 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
Způsob montáže DIN lišta 35 mm
Signalizace na přístroji Optické
Zkušební třída Typ 1 a 2
Vyfukovací Ano
Krytí (IP) IP20
