SCHNEIDER ACTI9 CHRÁNIČ PROUD IID 4P 63A 300MA A A9Z24463

Schneider Electric Acti 9 - proudový chránič iID - 4P - 63A - 300mA - typ AActi 9 - iID mo... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82396773 Zkopírováno

Kód dodavatele: A9Z24463 Zkopírováno

EAN: 3606480443275 Zkopírováno

Jmenovitý proud: 63 A

Jmenovité impulzní výdržné napětí Uimp: 6 kV

Jmenovité napětí: 400 V

Připojitelný průřez vícedrátového vodiče: 1 - 25 mm2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství Související

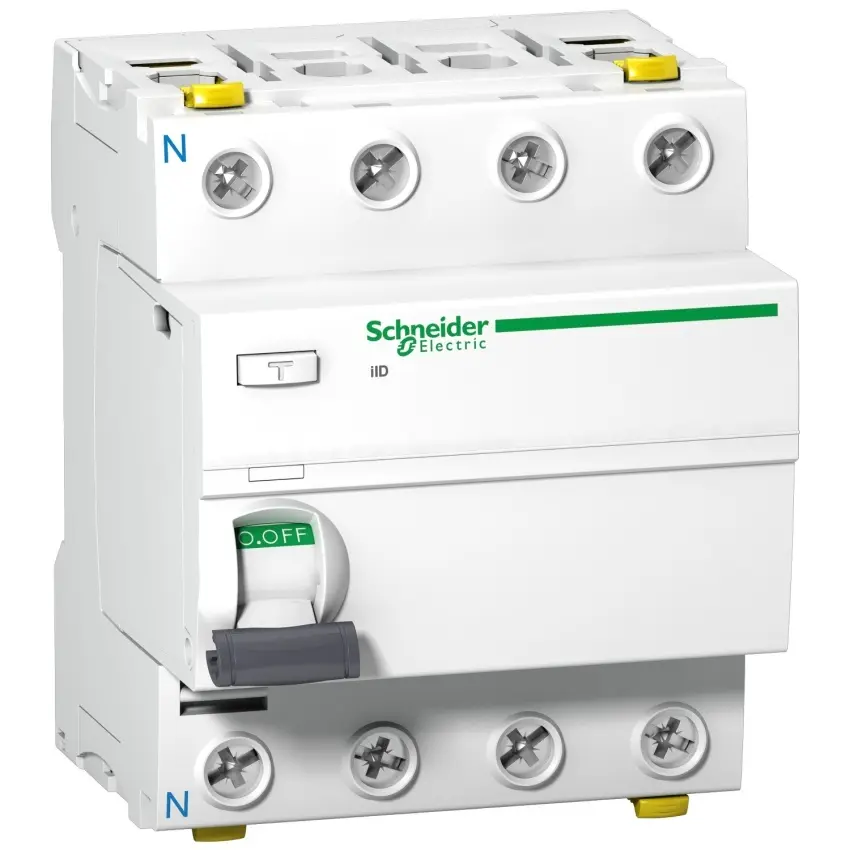

Schneider Electric Acti 9 - proudový chránič iID - 4P - 63A - 300mA - typ A

Acti 9 - iID modulární a spolehlivý proudový chránič s dvojitou svorkou (RCCB). Je to 4P jistič se jmenovitým proudem 63 A, citlivostí chrániče 300mA a třída ochrany typu A. Tento výrobek je chráněn proti zasažení elektrickým proudem pomocí nepřímých kontaktů a nebezpečí požáru. Provádí funkci odpojení elektrických obvodů v případě zemní poruchy. Jedinečný indikátor VISitrip zkracuje dobu zásahu zobrazením vadného zařízení s mechanickým ukazatelem na přední straně. Tento produkt má také okno VisiSafe se zeleným pásem na páčce označující plné otevření pólů umožňující následnou údržbu Tento produkt je v souladu se standardem ENG/IEC 61008-1. Jmenovitá vypínací a zkratová kapacita (Im/??m) je 1500 A. Podmíněný jmenovitý zkratový proud (Inc/??c) je 10 kA. Má elektrickou výdrž až 15000 cyklů a mechanickou odolnost až 20000 cyklů. Provozní napětí Ue je 380 VAC až 415 VAC. Jmenovité izolační napětí Ui je 500 VAC. Impulzní výdržné napětí Uimp je 6 kV. Frekvence je 50 Hz nebo 60 Hz. Lze ji upevnit na lištu DIN. Šířka v roztečí 9 mm je 8. Barva produktu je bílá (RAL9003). Rozměry jsou (Š) 72 mm x (V) 91 mm x (H) 73 mm. Hmotnost je 0,37 kg. Podle normy IEC 60529 je stupeň ochrany ve skříni IP20 a IP40. Provozní teplota je od -25 °C do 60 °C. Skladovací teplota je od -40 °C do 85 °C.

Název parametru Hodnota
Jmenovitý proud 63 A
Jmenovité impulzní výdržné napětí Uimp 6 kV
Jmenovité napětí 400 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Krytí (IP) IP20
Jmenovitý svodový proud 0.3 mA
Stupeň znečištění 3
Typ s krátkodobým zpožděním Ne
Počet pólů 4
Selektivní typ Ne
Šířka v modulárních jednotkách 4
Kmitočet 50/60 Hz
Způsob montáže DIN lišta
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Typ svodového proudu A
Možnost vybavení doplňkovými zařízeními Ano
Teplota okolí během provozu -25 - 60 °C
Odolnost proti rázovému proudu 0.25 kA
S aretačním zařízením Ano
Montážní hloubka 44 mm
Chráněno proti výbuchu Ne
Druh napětí AC
Ztrátový výkon 3.5 W
Barva Bílá
RAL (podobné) 9003
Výška přístroje 91 mm
Šířka přístroje 72 mm
Hloubka přístroje 73 mm
Všechny parametry
Název parametru Hodnota
Jmenovitý proud 63 A
Jmenovité impulzní výdržné napětí Uimp 6 kV
Jmenovité napětí 400 V
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Krytí (IP) IP20
Jmenovitý svodový proud 0.3 mA
Stupeň znečištění 3
Typ s krátkodobým zpožděním Ne
Počet pólů 4
Selektivní typ Ne
Šířka v modulárních jednotkách 4
Kmitočet 50/60 Hz
Způsob montáže DIN lišta
Jmenovité provozní napětí Ui 500 V
Připojitelný průřez jednodrátového vodiče 1 - 35 mm2
Typ svodového proudu A
Možnost vybavení doplňkovými zařízeními Ano
Teplota okolí během provozu -25 - 60 °C
Odolnost proti rázovému proudu 0.25 kA
S aretačním zařízením Ano
Montážní hloubka 44 mm
Chráněno proti výbuchu Ne
Druh napětí AC
Ztrátový výkon 3.5 W
Barva Bílá
RAL (podobné) 9003
Výška přístroje 91 mm
Šířka přístroje 72 mm
Hloubka přístroje 73 mm
