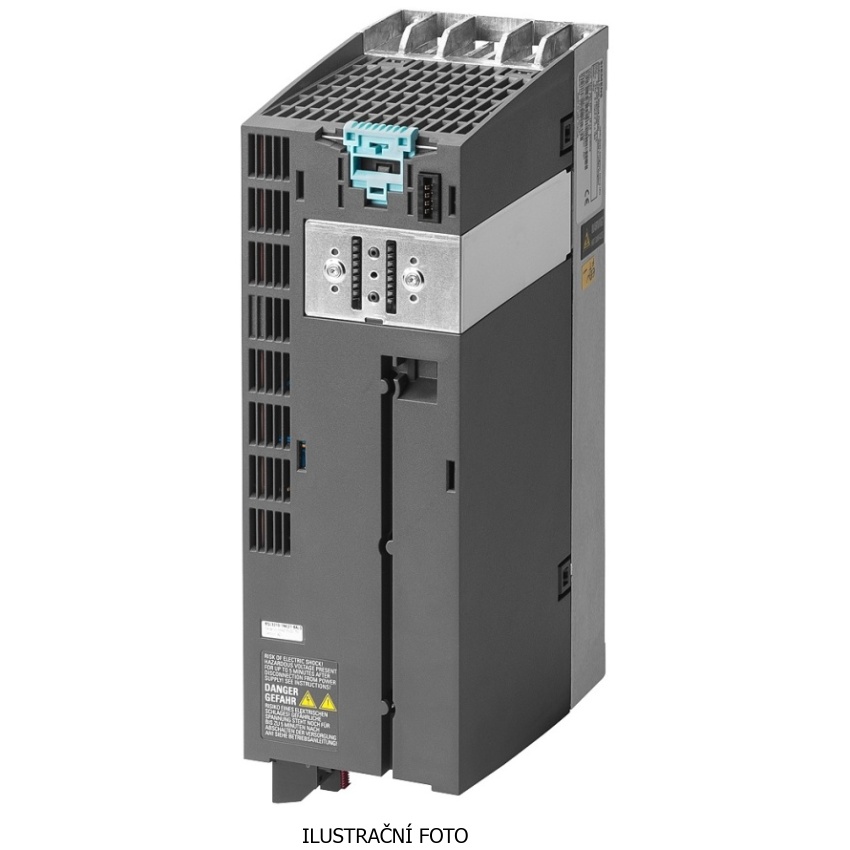

SIEMENS 6SL3210-1PE16-1AL1 POWER MODULE SINAMICS G120, PM240-2 S FILTREM A, 1,5KW

SIE_P_D011_XX_00376_ilustr.jpg SIE_P_D011_XX_00376_a.jpg SIE_P_D011_XX_00376_b.jpg SIE_P_D011_XX_00376_size.jpg
SIEMENS 6SL3210-1PE16-1AL1 je napájecí modul PM240-2 pro pohony SINAMICS G120 s integrovan... Zobrazit více

Výrobce: SIEMENS

Kód produktu: 82387218 Zkopírováno

Kód dodavatele: 6SL3210-1PE16-1AL1 Zkopírováno

EAN: 4042948665985 Zkopírováno

Síťové napětí: 380 - 480 V

Síťový kmitočet: 60 Hz

Počet vstupních fází: 3

Počet výstupních fází: 3

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství Související

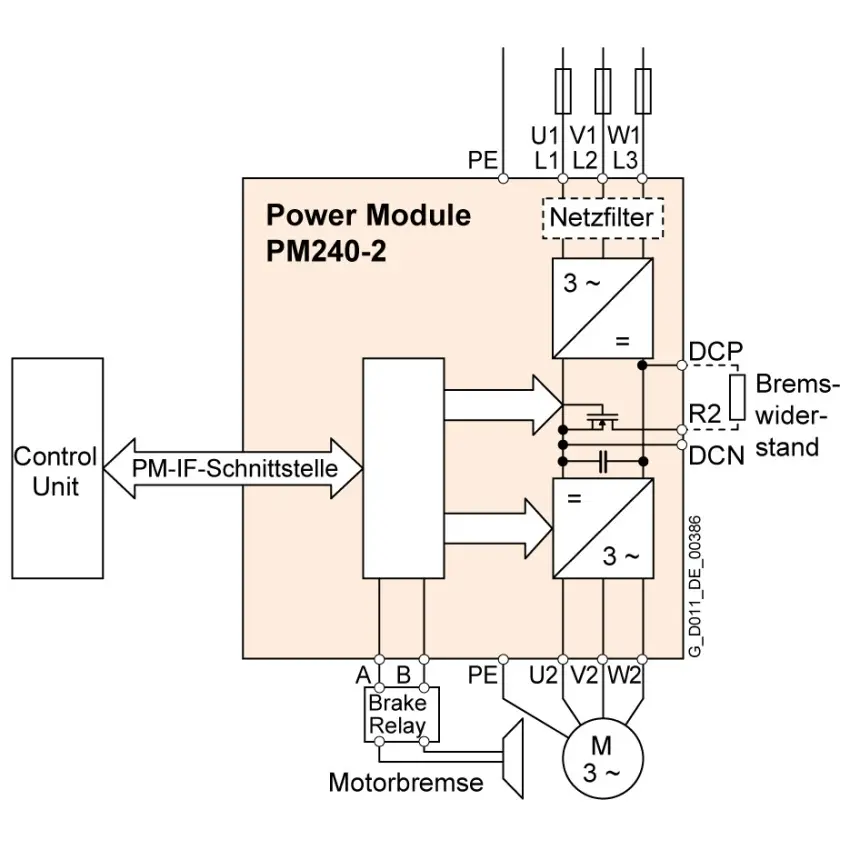

SIEMENS 6SL3210-1PE16-1AL1 je napájecí modul PM240-2 pro pohony SINAMICS G120 s integrovaným třídním filtrem A a brzdovým chopperem.

SIEMENS 6SL3210-1PE16-1AL1 je napájecí modul PM240-2 určený pro pohony SINAMICS G120. Tento modul je vybaven integrovaným třídním filtrem A a brzdovým chopperem, což zajišťuje efektivní řízení a ochranu pohonů. Je navržen pro třífázové napájení 380-480 V AC s frekvencí 47-63 Hz. Modul poskytuje vysoký přetížitelnost výkonu až 1,5 kW při 200% přetížení po dobu 3 sekund, 150% po dobu 57 sekund a 100% po dobu 240 sekund při okolní teplotě -10 až +50 °C. Při nízkém přetížení dosahuje výkonu až 2,2 kW při 150% přetížení po dobu 3 sekund, 110% po dobu 57 sekund a 100% po dobu 240 sekund při okolní teplotě -10 až +40 °C. Rozměry modulu jsou 196 x 73 x 165 mm (V x Š x H) a má stupeň krytí IP20 bez řídicí jednotky a ovládacího panelu. Modul je kompatibilní s firmwarem řídicí jednotky verze V4.6 a vyšší.

Klíčové vlastnosti

  • Integrovaný třídní filtr A a brzdový chopper pro efektivní řízení pohonů.
  • Vysoká přetížitelnost výkonu až 1,5 kW při 200% přetížení po dobu 3 sekund.

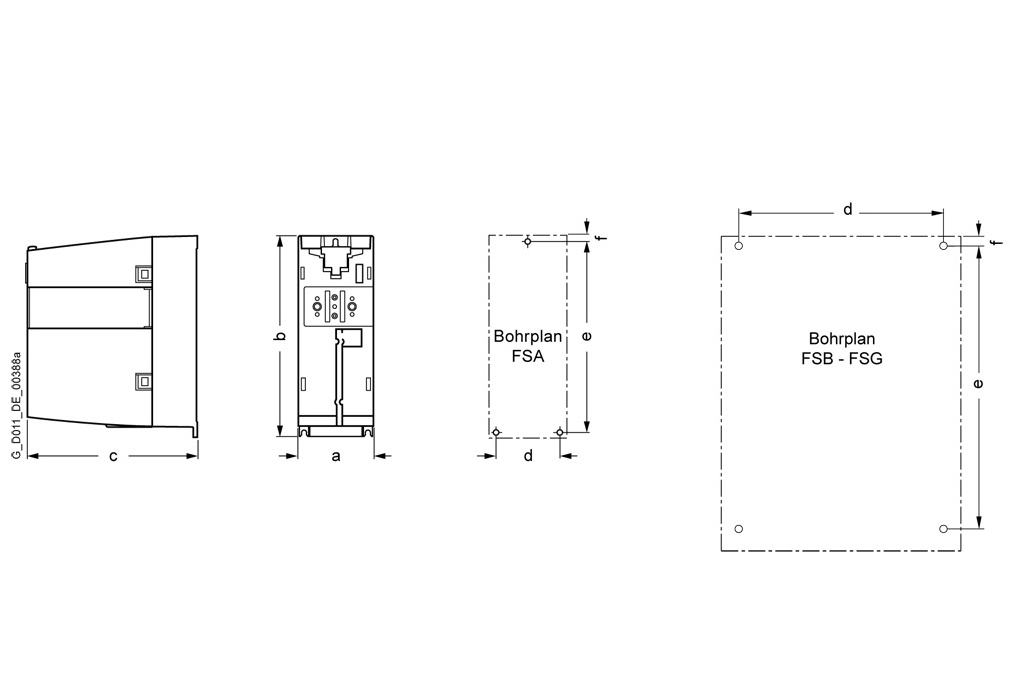

  • Rozměry 196 x 73 x 165 mm (V x Š x H) s krytím IP20 bez řídicí jednotky a ovládacího panelu.
Název parametru Hodnota
Síťové napětí 380 - 480 V
Síťový kmitočet 60 Hz
Počet vstupních fází 3
Počet výstupních fází 3
Max. výstupní kmitočet 550 Hz
Jmenovitý výstupní proud I2N 5.9 A
Max. dodávaný výkon při kvadratickém zatížení při jmenovitém výstupním napětí 2.2 kW
Max. dodávaný výkon při lineárním zatížení při jmenovitém výstupním napětí 1.5 kW
Relativní symetrická tolerance síťového kmitočtu 5 %
Relativní symetrická tolerance síťového napětí -10 %
Přípustné použití v průmyslové oblasti Ano
Přípustné použití v obytné a průmyslové oblasti Ne
Integrovaný brzdný odpor Ano
Možnost čtyřkvadrantového provozu Ne
Druh měniče Měnič U
Krytí (IP) IP20
Výška 196 mm
Šířka 73 mm
Hloubka 165 mm
Všechny parametry
Název parametru Hodnota
Síťové napětí 380 - 480 V
Síťový kmitočet 60 Hz
Počet vstupních fází 3
Počet výstupních fází 3
Max. výstupní kmitočet 550 Hz
Jmenovitý výstupní proud I2N 5.9 A
Max. dodávaný výkon při kvadratickém zatížení při jmenovitém výstupním napětí 2.2 kW
Max. dodávaný výkon při lineárním zatížení při jmenovitém výstupním napětí 1.5 kW
Relativní symetrická tolerance síťového kmitočtu 5 %
Relativní symetrická tolerance síťového napětí -10 %
Přípustné použití v průmyslové oblasti Ano
Přípustné použití v obytné a průmyslové oblasti Ne
Integrovaný brzdný odpor Ano
Možnost čtyřkvadrantového provozu Ne
Druh měniče Měnič U
Krytí (IP) IP20
Výška 196 mm
Šířka 73 mm
Hloubka 165 mm
