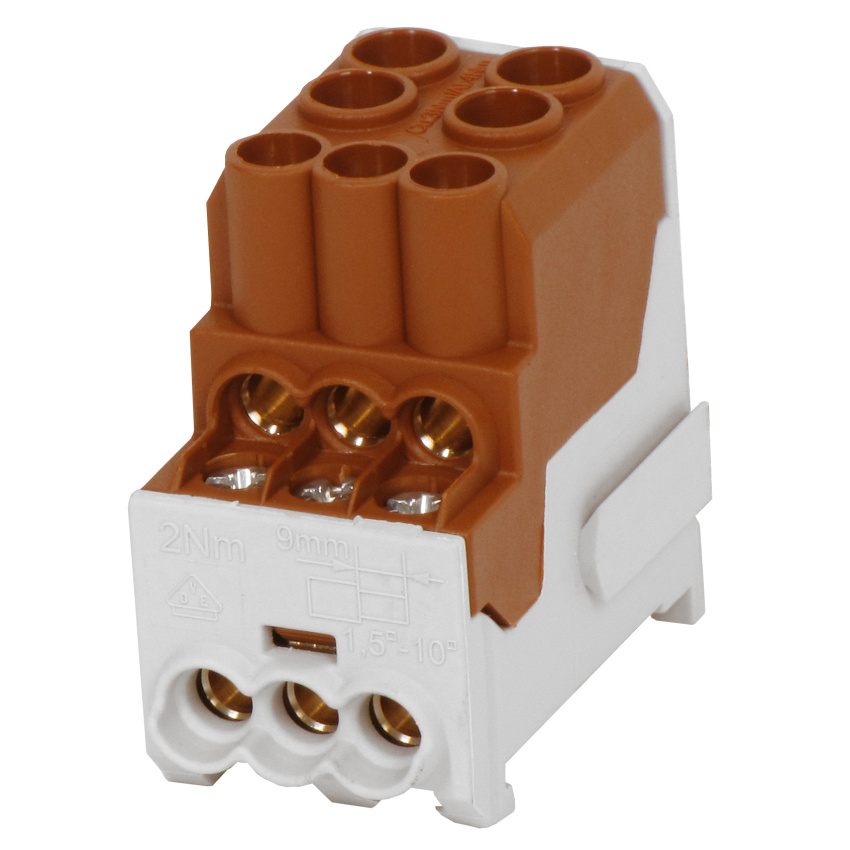

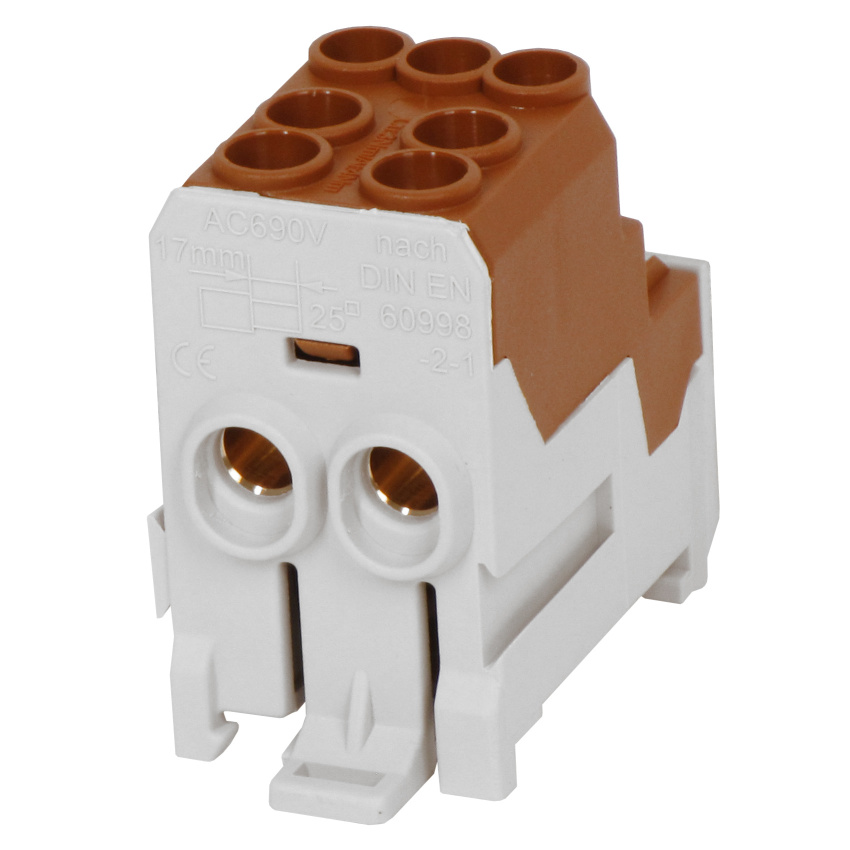

Blok pro rozdělení fází ELEMAN UVB 100 L B, 1pól., 101A, 1000V 1003200 na DIN, hnědý
Výrobce: ELEMAN
Kód produktu: 82295029 Zkopírováno
Kód dodavatele: 1003200 Zkopírováno
EAN: 4051589800136 Zkopírováno
Počet pólů: 1
Druh připojení: Šroubování
Způsob montáže: DIN lišta
Výška: 49 mm
Ihned k vyzvednutí na 17 pobočkách
Ihned k odeslání 6 ks
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Ihned k vyzvednutí 6 ks |
| Brno-Řečkovice | Ihned k vyzvednutí 14 ks |
| Blansko | K vyzvednutí do 2 pracovních dnů |
| Bystřice nad Pernštejnem | Ihned k vyzvednutí 19 ks |
| Čáslav | K vyzvednutí do 2 pracovních dnů |
| Česká Třebová | Ihned k vyzvednutí 3 ks |
| Hradec Králové | Ihned k vyzvednutí 20 ks |
| Hustopeče | K vyzvednutí do 2 pracovních dnů |
| Chotěboř | Ihned k vyzvednutí 6 ks |
| Jevíčko | K vyzvednutí do 2 pracovních dnů |
| Kladno | K vyzvednutí do 2 pracovních dnů |
| Kroměříž | Ihned k vyzvednutí 8 ks |
| Liberec | Ihned k vyzvednutí 6 ks |
| Pardubice | Ihned k vyzvednutí 4 ks |
| Praha 13 - Stodůlky | K vyzvednutí do 2 pracovních dnů |
| Praha 4 - Spořilov | Ihned k vyzvednutí 9 ks |
| Praha 9 - Horní Počernice | Ihned k vyzvednutí 53 ks |
| Prostějov | Ihned k vyzvednutí 8 ks |
| Rychnov nad Kněžnou | Ihned k vyzvednutí 5 ks |
| Sokolov | K vyzvednutí do 2 pracovních dnů |
| Svitavy | Ihned k vyzvednutí 4 ks |
| Šenov u Nového Jičína | K vyzvednutí do 2 pracovních dnů |
| Tišnov | K vyzvednutí do 2 pracovních dnů |
| Trutnov | Ihned k vyzvednutí 8 ks |
| Třebíč | K vyzvednutí do 2 pracovních dnů |
| Uherské Hradiště | K vyzvednutí do 2 pracovních dnů |
| Valašské Meziříčí | K vyzvednutí do 2 pracovních dnů |
| Velké Meziříčí | K vyzvednutí do 2 pracovních dnů |
| Vysoké Mýto | K vyzvednutí do 2 pracovních dnů |
| Zábřeh | K vyzvednutí do 2 pracovních dnů |
| Zastávka u Brna | K vyzvednutí do 2 pracovních dnů |
| Zlín | Ihned k vyzvednutí 4 ks |
| Žďár nad Sázavou | K vyzvednutí do 2 pracovních dnů |
Nyní s DPH: 171,75 Kč
Cena bez DPH: 141,94 Kč
Cena za kus bez DPH: 141,94 Kč

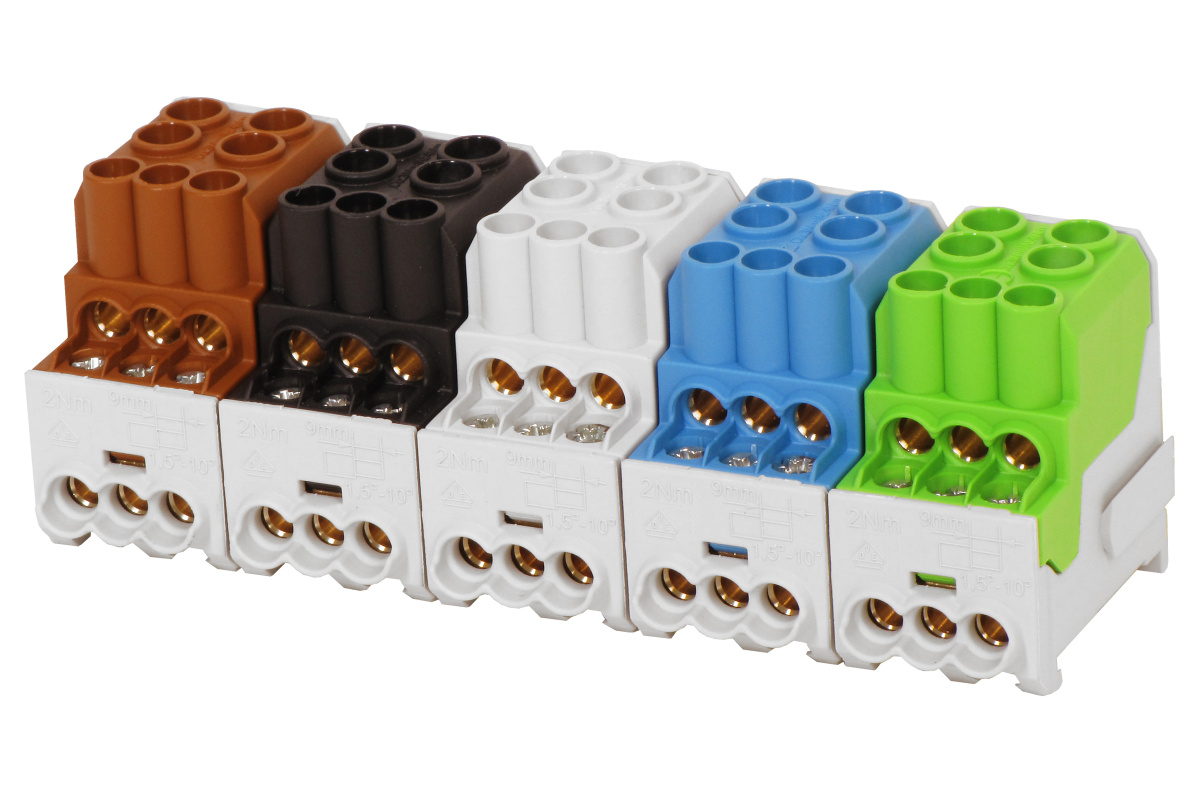

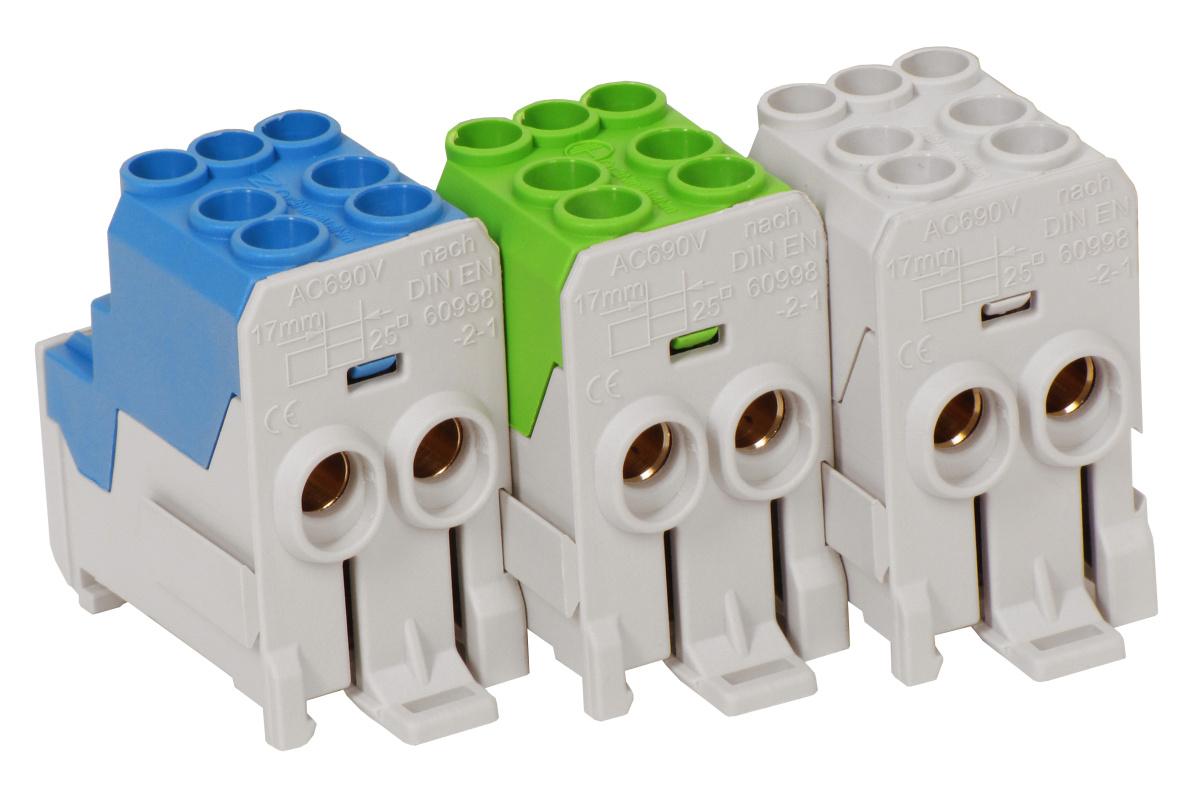

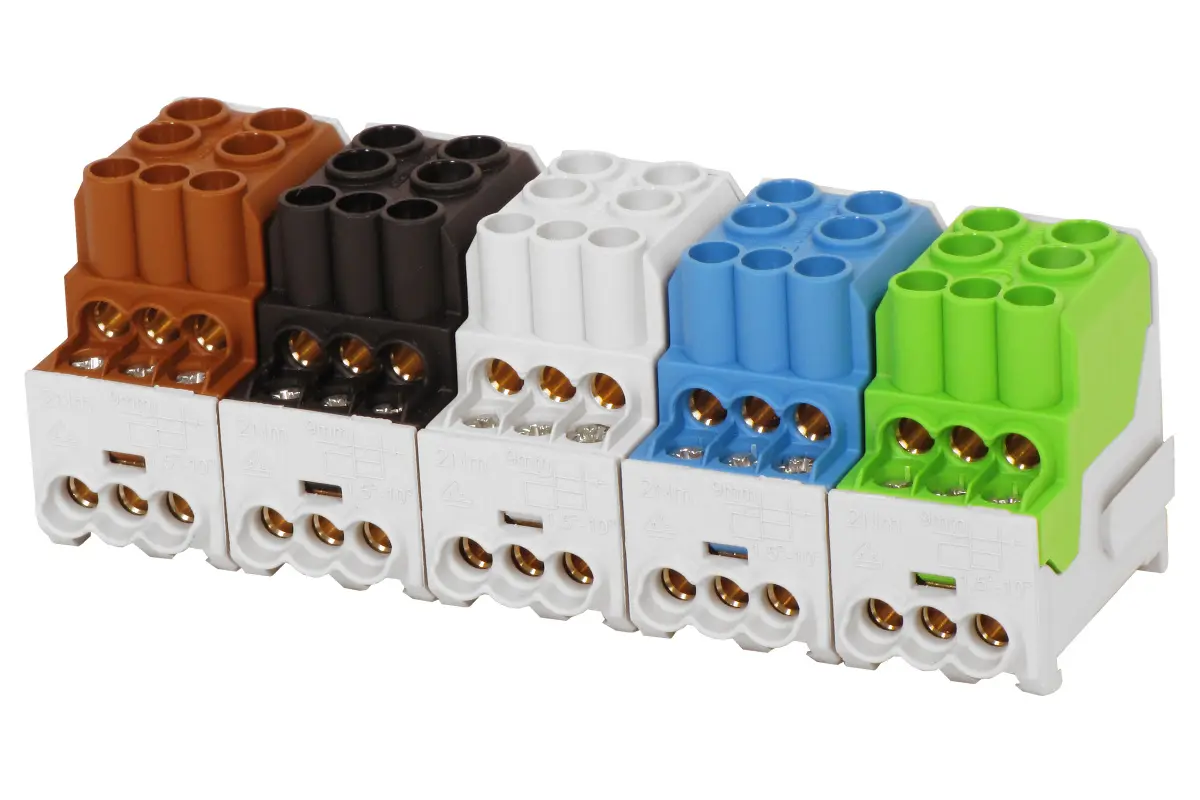

Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC
• řaditelné vedle sebe

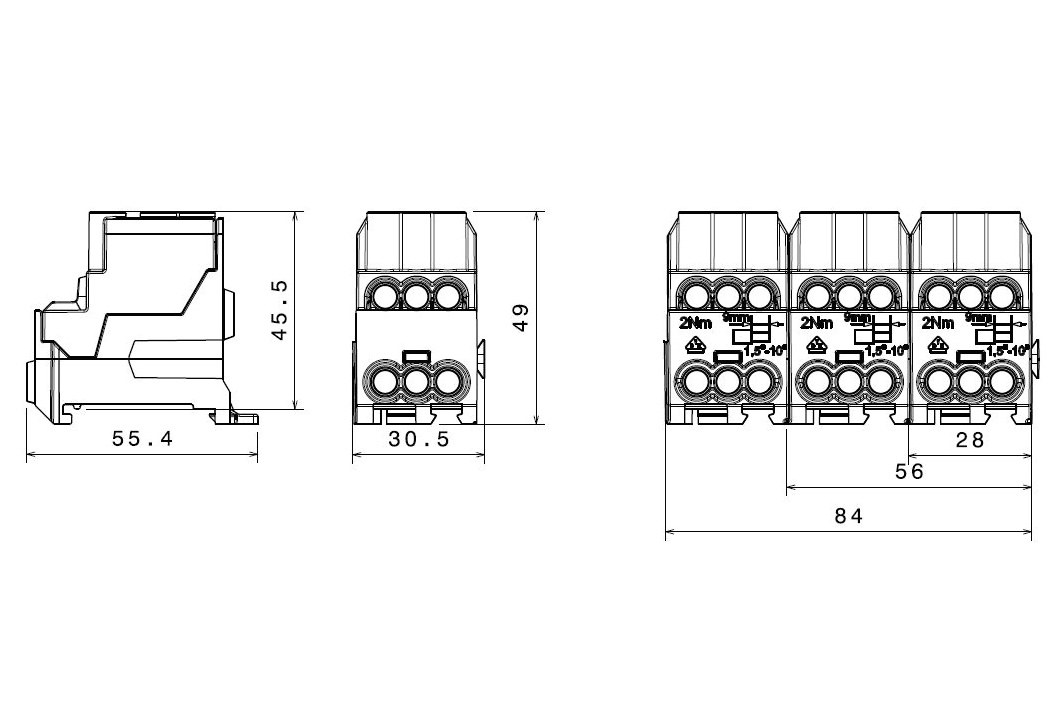

| Název parametru | Hodnota |
|---|---|
| Počet pólů | 1 |
| Druh připojení | Šroubování |
| Způsob montáže | DIN lišta |
| Výška | 49 mm |
| Šířka | 30.2 mm |
| Hloubka | 55.4 mm |
| Zajištěné proti dotyku | Ano |
| Jmenovitý proud | 101 A |
| Počet vstupů | 2 |
| Vhodné pro masivní vodiče | Ano |
| Vhodné pro vícedrátové vodiče | Ano |
| Vhodné pro jemné lankové vodiče | Ne |
| Vhodné pro jemné vodiče bez koncovky kabelu | Ne |
| Vhodné pro velmi jemné vodiče | Ne |
| Vhodné pro velmi jemné vodiče bez koncovky kabelu | Ne |
| Průřez vodiče, příkon | 2.5 - 25 |
| Průřez vodiče, vstupní AWG | 4 - 14 |
| Počet výstupů | 6 |
| Průřez vodiče, výkon | 1.5 - 10 |
| Průřez vodiče, výstup AWG | 8 - 16 |
