EATON CHRÁNIČ PROUD. PF7-63/4/03-A TYP A 10KA 263616

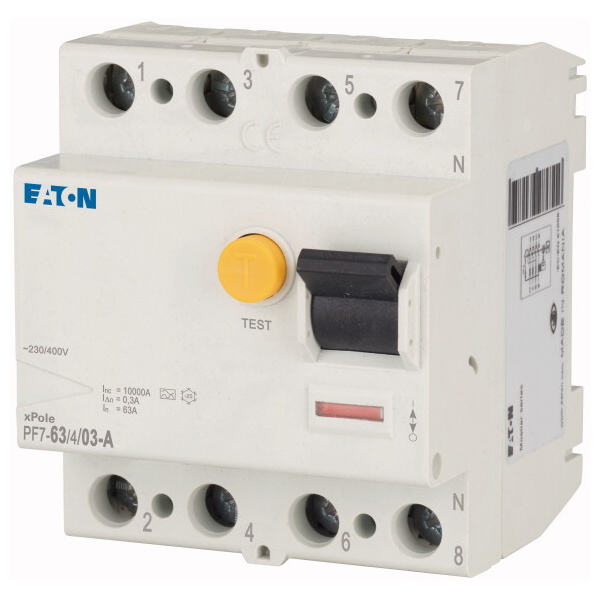

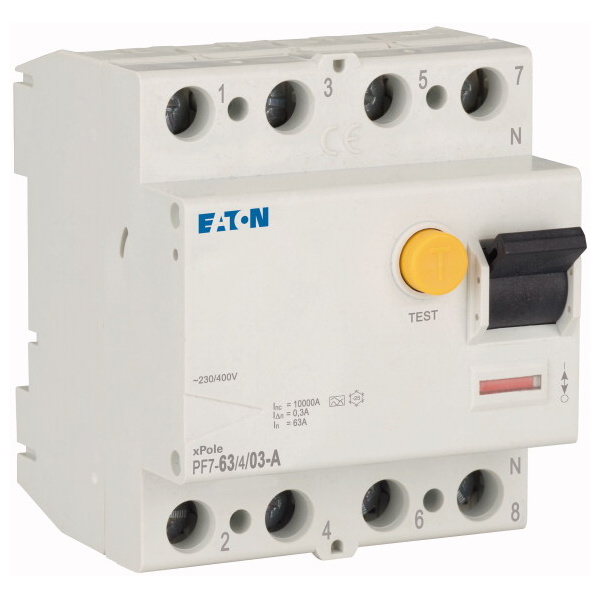

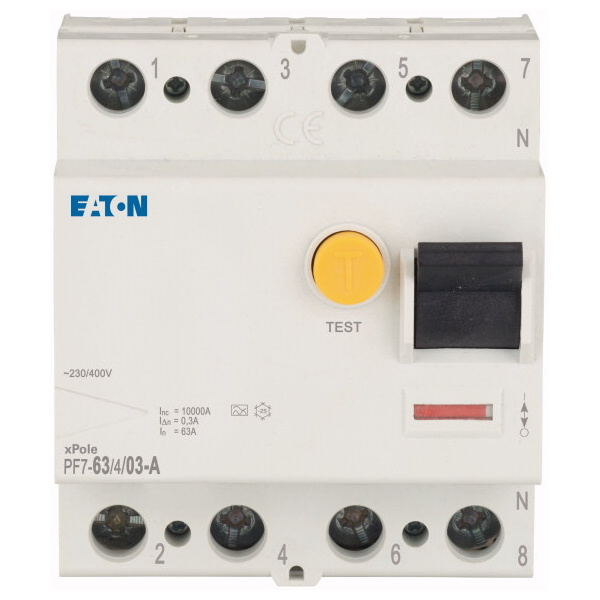

EA_wa_sg247721_l.jpg EA_wa_sg247721_c.jpg EA_wa_sg247721_r.jpg
Eaton PF7-63/4/03-A – proudový chránič 63 A, 4P, 300 mA, typ A, 10 kA (263616) Proudový ... Zobrazit více

Výrobce: EATON

Kód produktu: 82982867 Zkopírováno

Kód dodavatele: 263616 Zkopírováno

EAN: 4015082636166 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 63 A

Jmenovitý svodový proud: 0.3 mA

Ihned k vyzvednutí na 4 pobočkách

Ihned k odeslání 5 ks

Nyní s DPH: 3 510,92 Kč

Cena bez DPH: 2 901,59 Kč

Cena za ks bez DPH: 2 901,59 Kč

ks
ks
balení (30 ks)
Recykl. poplatek 0,52 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
​

Eaton PF7-63/4/03-A – proudový chránič 63 A, 4P, 300 mA, typ A, 10 kA (263616)

Proudový chránič Eaton PF7-63/4/03-A je čtyřpólové provedení se jmenovitým proudem 63 A, jmenovitým reziduálním proudem 0,3 A a jmenovitou odolností proti zkratu 10 kA. Citlivost odpovídá typu A, tedy na střídavý i pulzující stejnosměrný reziduální proud. Odolnost proti rázovému proudu je 250 A. Chránič pracuje na napětí 230/400 V AC a jeho krytí je IP20. Splňuje normu IEC/EN 61008. Rozměry přístroje jsou 45 × 80 × 70 mm (přední rozměr × výška × vestavná šířka).

Klíčové vlastnosti

  • Kód produktu: 263616
  • Model: PF7-63/4/03-A
  • Počet pólů: 4
  • Jmenovitý proud: 63 A
  • Jmenovitý reziduální proud: 0,3 A
  • Typ reziduálního proudu: A
  • Jmenovitá odolnost proti zkratu Icn: 10 kA
  • Odolnost proti rázovému proudu: 0,25 kA
  • Jmenovité pracovní napětí: 230/400 V AC
  • Frekvence: 50 Hz
  • Jmenovité izolační napětí Ui: 440 V
  • Jmenovité impulzní napětí Uimp: 4 kV
  • Citlivost: nezpožděná
  • Krytí: IP20
  • Montáž: DIN lišta (rychloupínací systém)
  • Svorky: otevřené/zvedací
  • Průřezy vodičů – jednožilový: 1,5–35 mm2
  • Průřezy vodičů – vícežilový: 2× 16 mm2
  • Elektrická životnost: ≥ 4000 sepnutí
  • Mechanická životnost: ≥ 20000 sepnutí
  • Povolená provozní teplota: −25 až +40 °C
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 63 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Všechny parametry
