EATON CHRÁNIČ PROUD. PFIM-40/4/003-XG/B IR=3KA G/B 4P IDN=0.03A IN=40A 300305

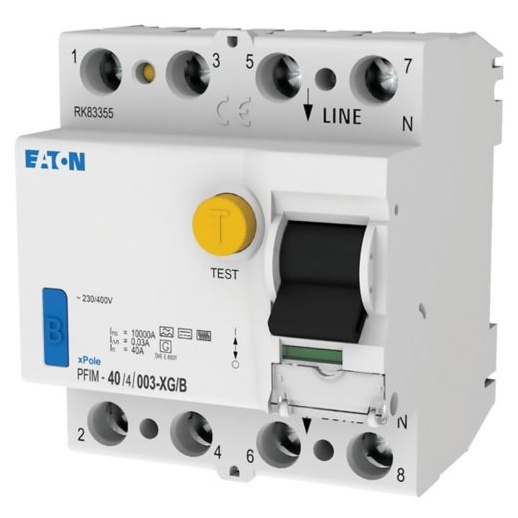

Eaton PFIM-40/4/003-XG/B – proudový chránič 40 A, 4P, 30 mA, typ B (300305)

Proudový chránič Eaton PFIM-40/4/003-XG/B je čtyřpólové provedení se jmenovitým proudem 40 A a jmenovitým reziduálním proudem 30 mA. Jedná se o chránič typu B, tedy „all-current sensitive“, schopný detekovat střídavé, pulzující stejnosměrné i hladké stejnosměrné reziduální proudy. Zkratová odolnost přístroje je 10 kA a rázová odolnost činí 3 kA. Přístroj splňuje normy IEC/EN 61008 a IEC/EN 62423. Rozměry chrániče jsou 76 × 80 × 70 mm a hmotnost 0,32 kg.

Klíčové vlastnosti

• Katalogové číslo: 300305
• Model: PFIM-40/4/003-XG/B
• Počet pólů: 4
• Jmenovitý proud: 40 A
• Jmenovitý reziduální proud: 30 mA
• Typ reziduálního proudu: B (all-current sensitive)
• Zkratová odolnost (I_cn): 10 kA
• Rázová odolnost: 3 kA
• Napětí: 230/400 V AC
• Jmenovité izolační napětí Ui: 440 V
• Jmenovité impulzní napětí Uimp: 4 kV
• Frekvence: 50 Hz
• Reziduální vypínací a zapínací schopnost: 500 A
• Max. záložní jištění: 40 A gG/gL
• Připojovací průřezy – plný vodič: 1,5–35 mm2
• Připojovací průřezy – lanko: 1,5–16 mm2 (2×)
• Svorky: otevřené / zvedací (open mouthed / lift terminals)
• Stupeň krytí: IP40 / IP54 (v odpovídající skříni) / samotné zařízení IP20
• Mechanická životnost: 20 000 sepnutí
• Elektrická životnost: 4 000 sepnutí
• Rozměry: 76 × 80 × 70 mm
• Hmotnost: 0,32 kg
• Montáž: DIN lišta (rychloupínací systém)
• Normy: IEC/EN 61008, IEC/EN 62423
