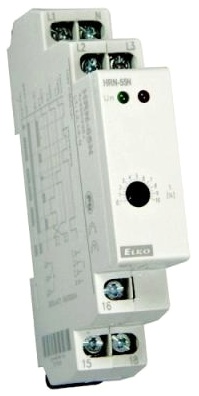

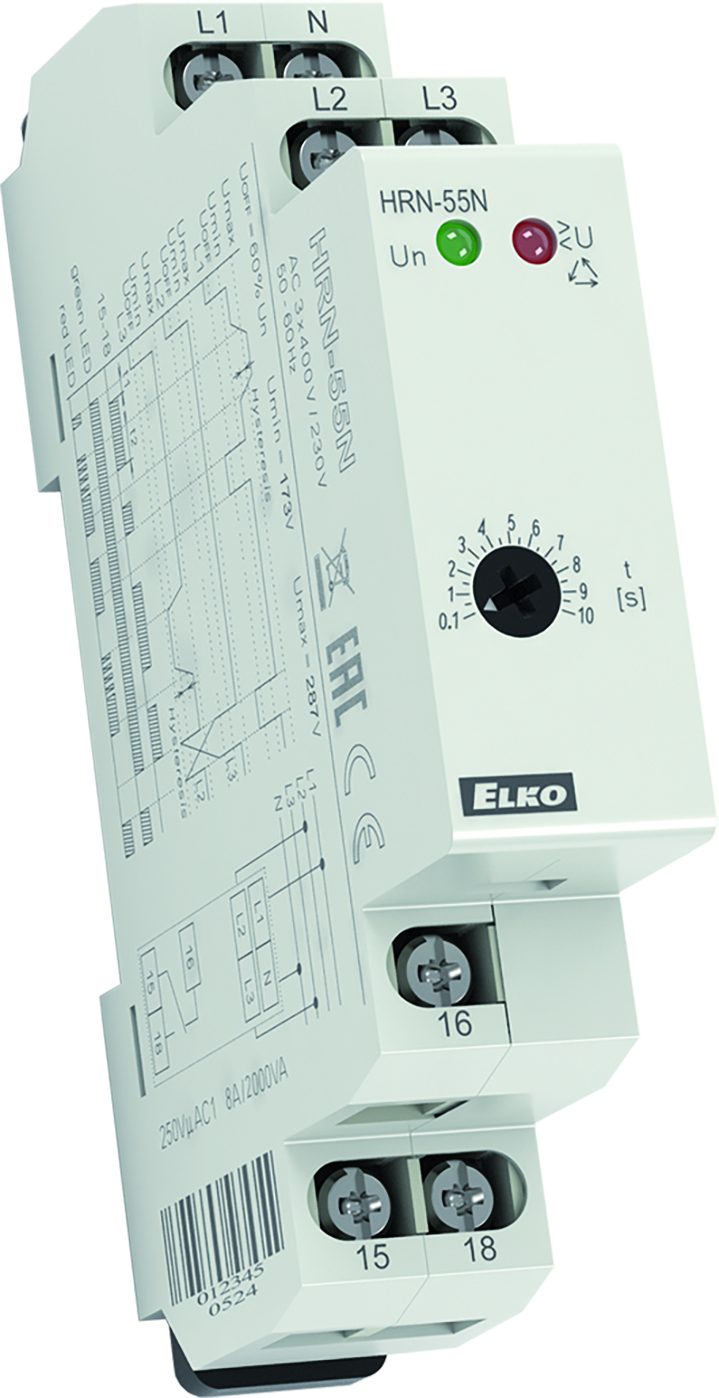

ELKO EP RELÉ HRN-55N HLID.NAPET. AC 3X400/230V 7513

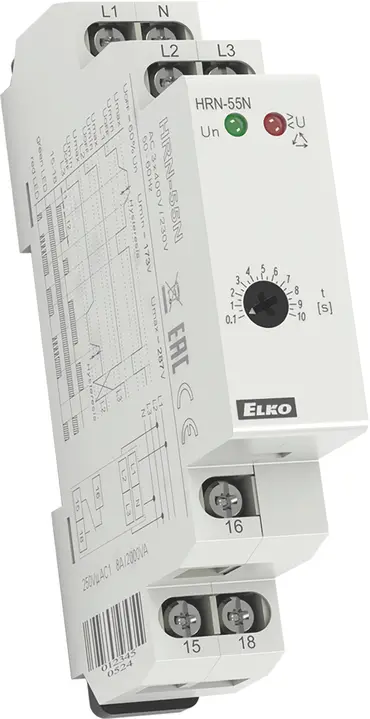

ELK_LQ_color_HRN-55N.jpg HRN-55N.jpg
Relé pro kontrolu sledu a výpadku fází. Relé kontroluje sled a výpadky fází, překročení hl... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 42997918 Zkopírováno

Kód dodavatele: 7513 Zkopírováno

EAN: 8595188137232 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možné jednofázové podpětí: Ano

Možné třífázové podpětí: Ano

Ihned k vyzvednutí na 14 pobočkách

Na objednání obvykle do 10 dnů

Nyní s DPH: 1 015,67 Kč

Cena bez DPH: 839,40 Kč

Cena za ks bez DPH: 839,40 Kč

ks
ks
balení (10 ks)
Recykl. poplatek 0,07 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Relé pro kontrolu sledu a výpadku fází. Relé kontroluje sled a výpadky fází, překročení hlídaného napětí, relé určeno pro hlídání 3-fázových sítí. Napájení L1-N, tzn. že relé hlídá i přerušení nulového vodiče. Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1-10s), chybový stav je indikován LED a rozepnutím výstupního kontaktu relé, výstupní kontakt 1x přepínací 8 A / 250 V AC1, v provedení 1-MODUL, upevnění na DIN lištu.
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ano
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ano
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ano
Obsahuje funkci stejnosměrného podpětí Ne
Obsahuje funkci stejnosměrného přepětí Ne
Obsahuje funkci stejnosměrné hystereze Ne
Měřicí rozsah napětí 1 0 - 0 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti AC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.1 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 1
Šířka 17.6 mm
Výška 90 mm
Hloubka 64 mm
Všechny parametry
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ano
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ano
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ano
Obsahuje funkci stejnosměrného podpětí Ne
Obsahuje funkci stejnosměrného přepětí Ne
Obsahuje funkci stejnosměrné hystereze Ne
Měřicí rozsah napětí 1 0 - 0 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti AC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.1 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 1
Šířka 17.6 mm
Výška 90 mm
Hloubka 64 mm
