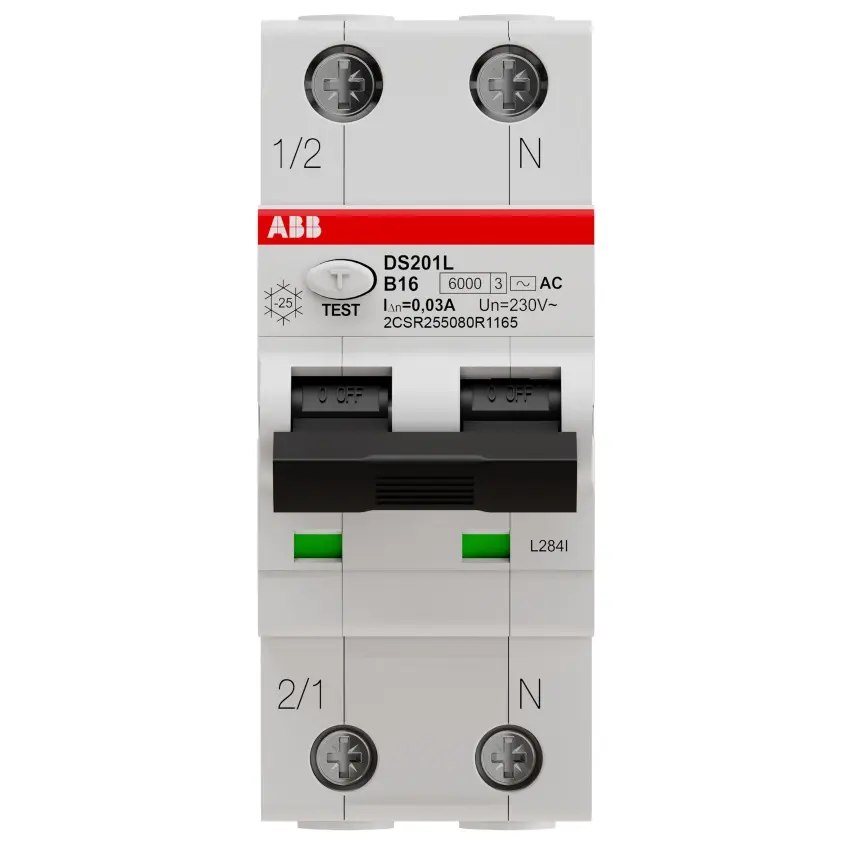

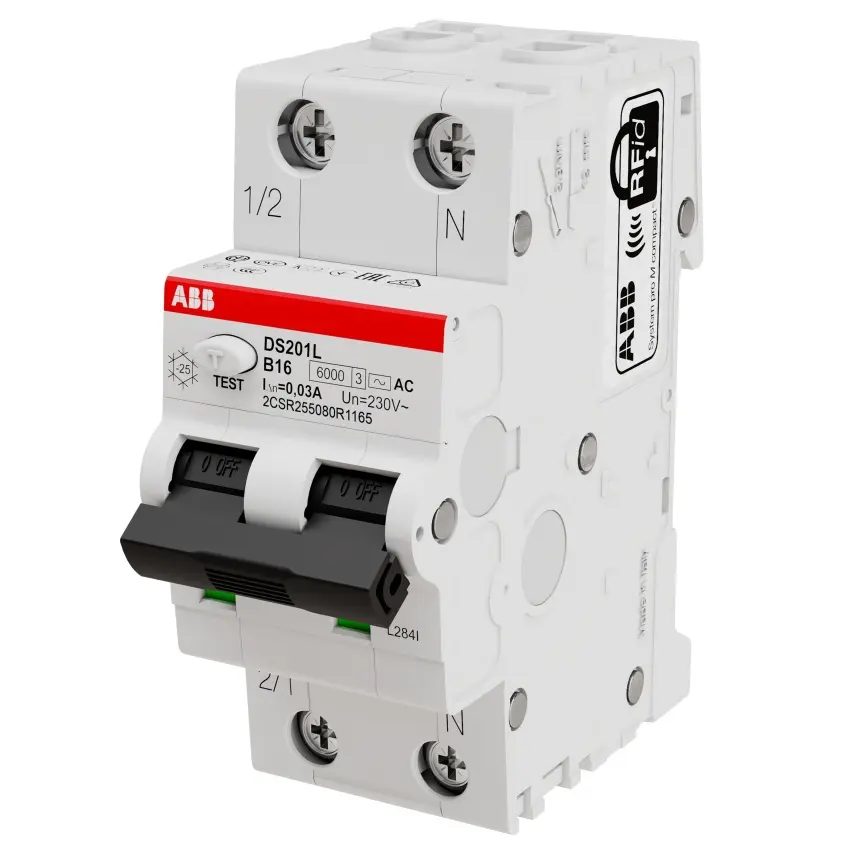

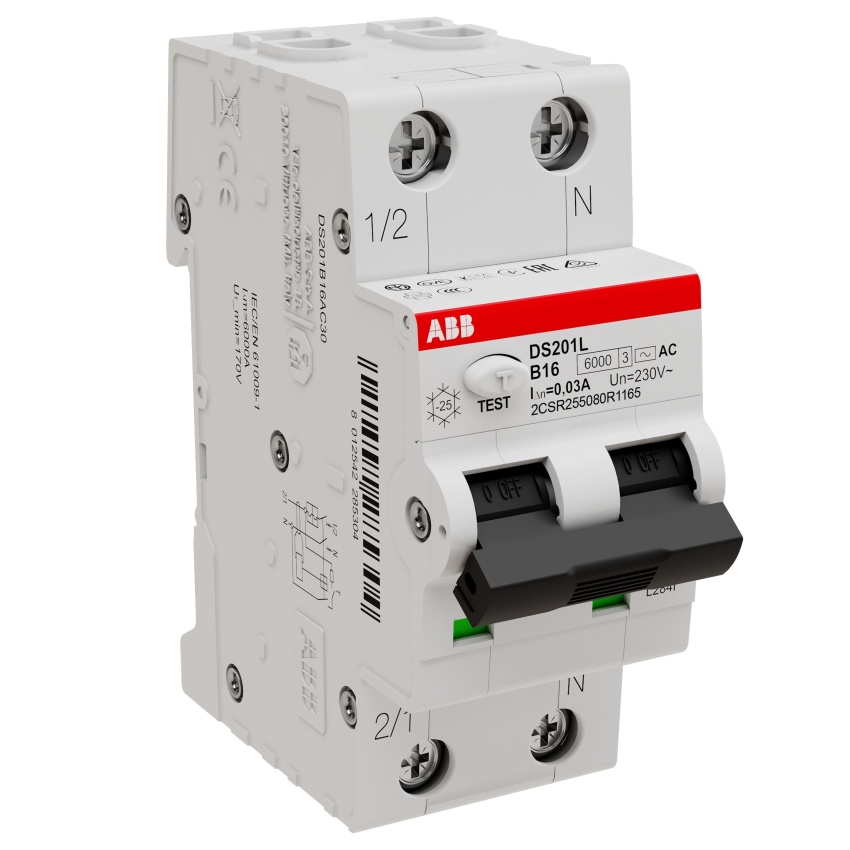

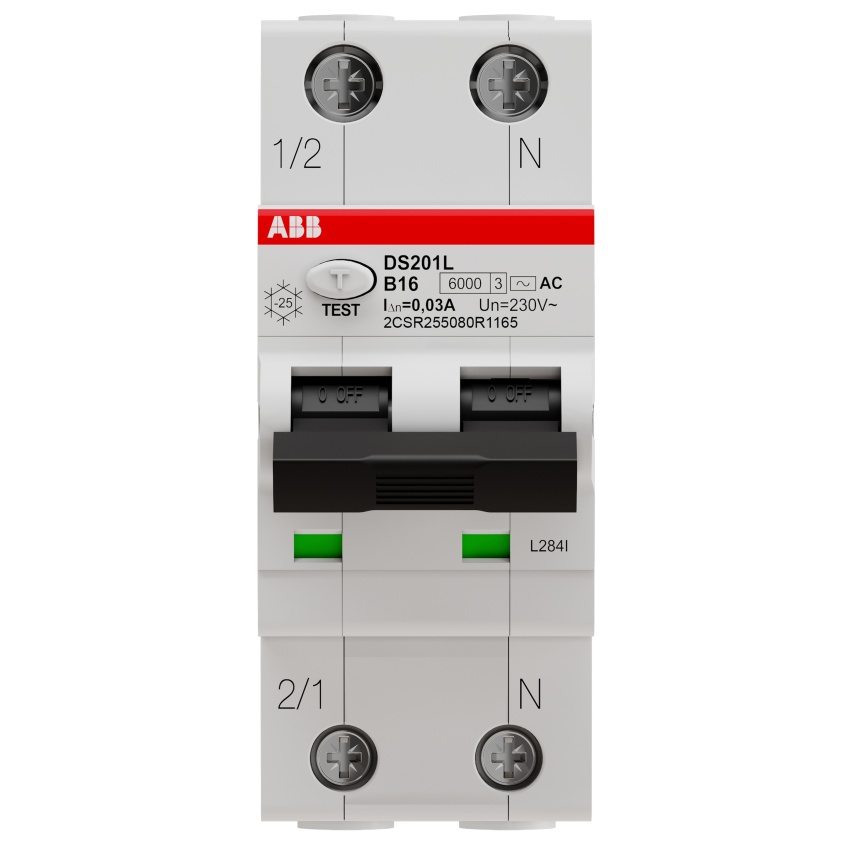

ABB CHRÁNIČ PROUD. S JIST. DS201 B16 AC30 1P+N 16A B 30mA TYP AC 6KA
Výrobce: ABB
Kód produktu: 82687356 Zkopírováno
Kód dodavatele: 2CSR255080R1165 Zkopírováno
EAN: 8012542295815 Zkopírováno
Počet pólů (celkem): 2
Počet jištěných pólů: 1
Jmenovité napětí: 240 V
Jmenovité provozní napětí Ui: 500 V
Proudový chránič RCBO, řada: DS201 2P 16A Montáž na lištu DIN vypínací citlivost 30mA, rozsah: System Pro M Compact
Jistič ABB řady DS201 16A pro zbytkový proud používaný hlavně pro ochranu proti přetížení. Má šířku dvou modulů pro ochranu jednofázových obvodů koncových uživatelů proti přetížení a zkratovému proudu , ochranu proti účinkům sinusového poruchového proudu střídavého proudu, přímých kontaktů a nepřímých kontaktů.
- Jmenovité napětí 230 V.
- Typ zbytkového proudu je střídavý proud
- Stupeň znečištění je 2
- Stupeň ochrany pro svorky IP20
- Stupeň ochrany krytu IP40
| Název parametru | Hodnota |
|---|---|
| Počet pólů (celkem) | 2 |
| Počet jištěných pólů | 1 |
| Jmenovité napětí | 240 V |
| Jmenovité provozní napětí Ui | 500 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Jmenovitý proud | 16 A |
| Jmenovitý svodový proud | 0.03 A |
| Typ svodového proudu | AC |
| Třída omezení energie | 3 |
| Ztrátový výkon | 4.5 W |
| Jmenovitá zkratová vypínací schopnost podle EN 61009 | 6 kA |
| Jmenovitá vypínací schopnost dle IEC 60947-2 | 10 kA |
| Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 | 6 kA |
| Vypínací charakteristika | Bez zpoždění |
| Odolnost proti rázovému proudu | 0 kA |
| Kmitočet | Ostatní |
| Vypínací charakteristika | B |
| Společně spínaný neutrální vodič | Ano |
| S aretačním zařízením | Ne |
| Kategorie přepětí | 3 |
| Stupeň znečištění | 2 |
| Teplota okolí během provozu | -25 - 55 °C |
| Šířka v modulárních jednotkách | 2 |
| Montážní hloubka | 69 mm |
| Montáž pod omítku | Ne |
| Provedení proti náhodnému sepnutí | Ne |
| Krytí (IP) | IP20 |
| Připojitelný průřez vícedrátového vodiče | 0.75 - 16 mm2 |
| Druh napětí | AC |
