ABB SPÍNAČ OT40F3C PREP.SITI 3-POL.
Výrobce: ABB
Kód produktu: 60994022 Zkopírováno
Kód dodavatele: 1SCA104913R1001 Zkopírováno
EAN: 6417019390536 Zkopírováno
Vhodné pro čelní upevnění - centrálně: Ne
Počet pomocných spínacích kontaktů: 0
Napěťová spoušť volitelná: Ne
Provedení jako bezpečnostní spínač: Ne
Ihned k vyzvednutí na 2 pobočkách
Ihned k odeslání 8 ks
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Ihned k vyzvednutí 8 ks |
| Brno-Řečkovice | K vyzvednutí do 2 pracovních dnů |
| Blansko | K vyzvednutí do 2 pracovních dnů |
| Bystřice nad Pernštejnem | K vyzvednutí do 2 pracovních dnů |
| Čáslav | K vyzvednutí do 2 pracovních dnů |
| Česká Třebová | K vyzvednutí do 2 pracovních dnů |
| Hradec Králové | K vyzvednutí do 2 pracovních dnů |
| Hustopeče | K vyzvednutí do 2 pracovních dnů |
| Chotěboř | K vyzvednutí do 2 pracovních dnů |
| Jevíčko | K vyzvednutí do 2 pracovních dnů |
| Kladno | K vyzvednutí do 2 pracovních dnů |
| Kroměříž | K vyzvednutí do 2 pracovních dnů |
| Liberec | K vyzvednutí do 2 pracovních dnů |
| Pardubice | K vyzvednutí do 2 pracovních dnů |
| Praha 13 - Stodůlky | K vyzvednutí do 2 pracovních dnů |
| Praha 4 - Spořilov | K vyzvednutí do 2 pracovních dnů |
| Praha 9 - Horní Počernice | Ihned k vyzvednutí 2 ks |
| Prostějov | K vyzvednutí do 2 pracovních dnů |
| Rychnov nad Kněžnou | K vyzvednutí do 2 pracovních dnů |
| Sokolov | K vyzvednutí do 2 pracovních dnů |
| Svitavy | K vyzvednutí do 2 pracovních dnů |
| Šenov u Nového Jičína | K vyzvednutí do 2 pracovních dnů |
| Tišnov | K vyzvednutí do 2 pracovních dnů |
| Trutnov | K vyzvednutí do 2 pracovních dnů |
| Třebíč | K vyzvednutí do 2 pracovních dnů |
| Uherské Hradiště | K vyzvednutí do 2 pracovních dnů |
| Valašské Meziříčí | K vyzvednutí do 2 pracovních dnů |
| Velké Meziříčí | K vyzvednutí do 2 pracovních dnů |
| Vysoké Mýto | K vyzvednutí do 2 pracovních dnů |
| Zábřeh | K vyzvednutí do 2 pracovních dnů |
| Zastávka u Brna | K vyzvednutí do 2 pracovních dnů |
| Zlín | K vyzvednutí do 2 pracovních dnů |
| Žďár nad Sázavou | K vyzvednutí do 2 pracovních dnů |
Nyní s DPH: 2 122,03 Kč
Cena bez DPH: 1 753,74 Kč
Cena za ks bez DPH: 1 753,74 Kč

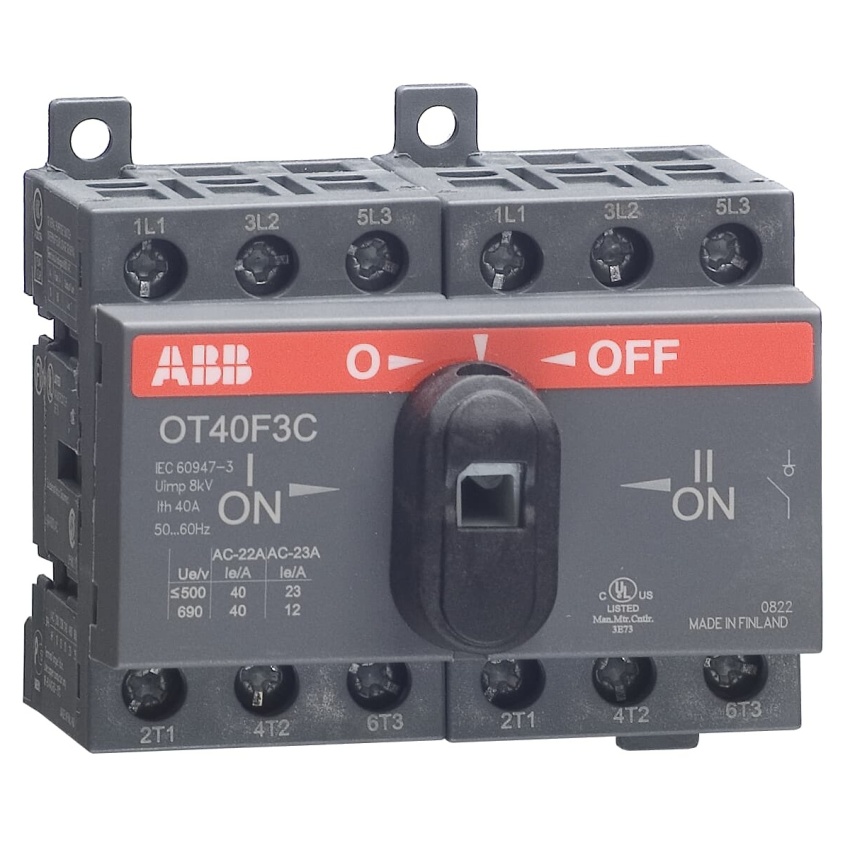

Přepínač sítí ABB OT40F3C 40A 1SCA104913R1001
Třípólový přepínač sítí ABB OT40F3C 40A najde využití v systémech vzájemného záskoku zdrojů, kde přepínač umožní přepnutí mezi normálním a záložním zdrojem, přičemž zabrání jejích současnému připojení.
Přepínač sítí ABB OT40F3C 40A můžete nainstalovat pomocí šroubů přímo na základnu, nebo jej lze připevnit na DIN lištu do rozvaděče. K jeho připojení poslouží vodiče o průřezu 0,75 až 10 mm². Přepínač nabízí 3 stabilní polohy (I–0–II), sepnutí obou odpínačů brání přepínací mechanismus i pozitivní indikace kontaktů. Ovládací rukojeť nedosáhne polohy „0“, pokud kontakty odpínačů nejsou skutečně spolehlivě rozpojeny.
- Součástí dodávky je malá pomocná klička s přípravou pro hřídel nebo velkou rukojeť
- Vybrat si u náš můžete i další modulové a paticové přístroje. Najdete u nás třeba širokou nabídku proudových chráničů, jističů do 125 A, motorových spouštěčů, vypínačů a přepínačů nebo elektroměrů.
- Rozměry přepínače sítí ABB OT40F3C 40A jsou 70 x 68 x 57 mm.
- Přepínač sítí ABB OT40F3C 40A je konstruován pro maximální dimenzované provozní napětí 750 V a proud 40 A. Spínací výkon při 400 V činí 11 kW.
- Vždy se řiďte postupem od výrobce a montáž provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem.
Přepínač sítí ABB OT40F3C 40A 1SCA104913R1001 splňuje příslušné normy ČSN.
| Název parametru | Hodnota |
|---|---|
| Vhodné pro čelní upevnění - centrálně | Ne |
| Počet pomocných spínacích kontaktů | 0 |
| Napěťová spoušť volitelná | Ne |
| Provedení jako bezpečnostní spínač | Ne |
| Vhodné pro upevnění do země | Ne |
| Počet pólů | 3 |
| S aretací | Ne |
| Vhodné pro montáž rozváděče | Ano |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Jmenovitý konstantní proud při AC-21, 400V | 40 A |
| Integrovaný motorový pohon | Ne |
| Počet spínačů | 1 |
| Krytí (IP), na čelní straně | IP20 |
| Jmenovitá krátkodobá odolnost proti zkratu Icw | 0.5 kA |
| Stupeň krytí (NEMA) | 1 |
| Typ ovládacího prvku | Bez |
| Barva ovládacího prvku | Černá |
| Typ konstrukce přístroje | Montážní přístroj |
| Jmenovitý trvalý proud při AC-23, 400V | 23 A |
| Max. jmenovité provozní napětí Ue AC | 750 V |
| Vhodné pro přechodnou montáž | Ne |
| Motorový pohon volitelný | Ne |
| Jmenovitý provozní výkon při AC-23, 400 V | 11 kW |
| Jmenovité provozní napětí | 750 - 750 V |
| Provedení jako zařízení nouzového vypnutí | Ne |
| Vhodné pro čelní upevnění - 4 otvory | Ano |
| Počet pomocných kontaktů jako měnič | 0 |
| Provedení jako reverzní spínač | Ne |
| Počet pomocných rozpínacích kontaktů | 0 |
| Provedení jako spínač pro údržbu/opravu | Ano |
| Spínací výkon pro 400V | 11 kW |
| Provedení jako hlavní vypínač | Ano |
