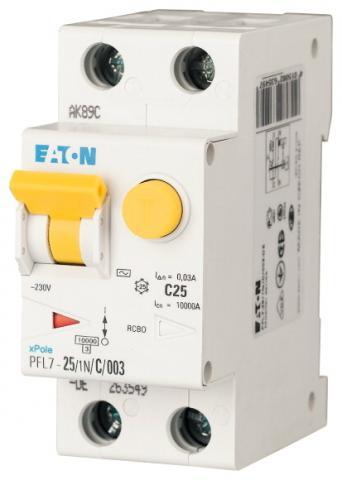

EAT CHRÁNIČ KOMBI PFL7-25/1N/C/003 10KA 263549

Proudový chránič s nadproudovou ochranou PFL7. Odolnost proti ráz. proudu 250 A. Vypínací ... Zobrazit více

Výrobce: EATON

Kód produktu: 60996357 Zkopírováno

Kód dodavatele: 263549 Zkopírováno

EAN: 4015082635497 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 230 V

Jmenovitý proud: 25 A

K vyzvednutí na pobočkách obvykle do 20 dnů

Na objednání obvykle do 20 dnů

Nyní s DPH: 2 109,56 Kč

Cena bez DPH: 1 743,44 Kč

Cena za ks bez DPH: 1 743,44 Kč

ks
ks
balení (60 ks)
Tento produkt již není v prodeji.
Recykl. poplatek 0,27 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Proudový chránič s nadproudovou ochranou PFL7. Odolnost proti ráz. proudu 250 A. Vypínací schopnost jističe 10 kA, 1+Npólové. Typ AC – citlivost na střídavý reziduální proud. Bez zpoždění vybavení – odolnost proti rázovému proudu 250 A.

Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn <= 30 mA). Vypínací schopnost jističe 10 kA. Strana síťového připojení je libovolná – možnost volby přívodních/vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Volná svorka při použití propojovací lišty. Zkušební tlačítko T musí být aktivováno jednou měsíčně. Průřez připojovaných vodičů 1–25 mm2.
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 230 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu AC
Třída omezení energie 3
Jmenovitá vypínací schopnost dle IEC 60947-2 0 kA
Kmitočet 50 Hz
Vypínací charakteristika C
Společně spínaný neutrální vodič Ano
Kategorie přepětí 3
Stupeň znečištění 2
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Krytí (IP) IP20
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
Provedení proti náhodnému sepnutí Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
S aretačním zařízením Ne
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Vypínací charakteristika Bez zpoždění
Montáž pod omítku Ne
