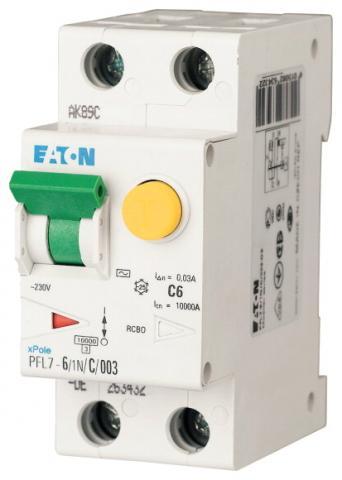

EAT CHRÁNIČ KOMBI PFL7-6/1N/C/003 10KA 263432
Výrobce: EATON
Kód produktu: 70992322 Zkopírováno
Kód dodavatele: 263432 Zkopírováno
EAN: 4015082634322 Zkopírováno
Počet pólů (celkem): 2
Počet jištěných pólů: 1
Jmenovité napětí: 230 V
Jmenovitý proud: 6 A
Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn <= 30 mA). Vypínací schopnost jističe 10 kA. Strana síťového připojení je libovolná – možnost volby přívodních/vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Volná svorka při použití propojovací lišty. Zkušební tlačítko T musí být aktivováno jednou měsíčně. Průřez připojovaných vodičů 1–25 mm2.
| Název parametru | Hodnota |
|---|---|
| Počet pólů (celkem) | 2 |
| Počet jištěných pólů | 1 |
| Jmenovité napětí | 230 V |
| Jmenovitý proud | 6 A |
| Jmenovitý svodový proud | 0.03 A |
| Typ svodového proudu | AC |
| Třída omezení energie | 3 |
| Jmenovitá vypínací schopnost dle IEC 60947-2 | 0 kA |
| Kmitočet | 50 Hz |
| Vypínací charakteristika | C |
| Společně spínaný neutrální vodič | Ano |
| Kategorie přepětí | 3 |
| Stupeň znečištění | 2 |
| Šířka v modulárních jednotkách | 2 |
| Montážní hloubka | 69.5 mm |
| Krytí (IP) | IP20 |
| Odolnost proti rázovému proudu | 0.25 kA |
| Druh napětí | AC |
| Provedení proti náhodnému sepnutí | Ne |
| Jmenovité provozní napětí Ui | 440 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Jmenovitá zkratová vypínací schopnost podle EN 61009 | 10 kA |
| Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 | 10 kA |
| S aretačním zařízením | Ne |
| Teplota okolí během provozu | -25 - 40 °C |
| Připojitelný průřez jednodrátového vodiče | 1 - 25 mm2 |
| Připojitelný průřez vícedrátového vodiče | 1 - 25 mm2 |
| Vypínací charakteristika | Bez zpoždění |
| Montáž pod omítku | Ne |
