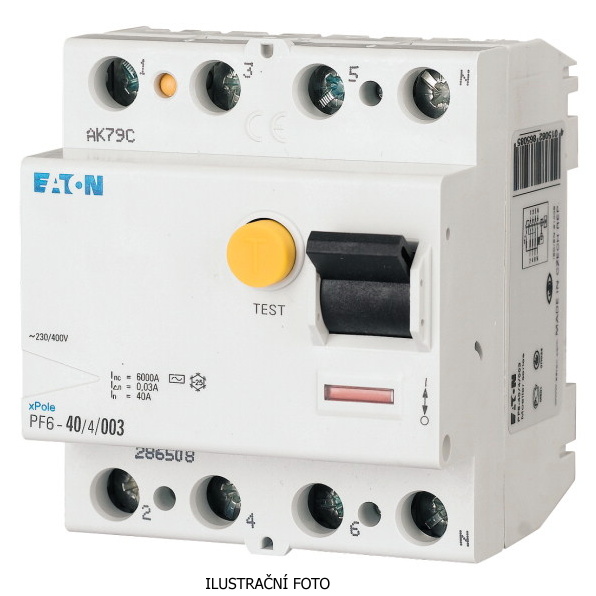

EAT CHRÁNIČ PROUD. PF6-25/4/03-A TYP A 6KA 112932

Eaton PF6-25/4/03-A – proudový chránič 25 A, 4P, 300 mA, typ A, 6 kA (112932) Proudový c... Zobrazit více

Výrobce: EATON

Kód produktu: 82888904 Zkopírováno

Kód dodavatele: 112932 Zkopírováno

EAN: 4015081124701 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 25 A

Jmenovitý svodový proud: 0.3 mA

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Ihned k odeslání 2 ks

Nyní s DPH: 1 125,64 Kč

Cena bez DPH: 930,28 Kč

Cena za ks bez DPH: 930,28 Kč

ks
ks
balení (30 ks)
Recykl. poplatek 0,52 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
​

Eaton PF6-25/4/03-A – proudový chránič 25 A, 4P, 300 mA, typ A, 6 kA (112932)

Proudový chránič Eaton PF6-25/4/03-A má čtyřpólové provedení s jmenovitým proudem 25 A, jmenovitým reziduálním proudem 0,3 A a vypínací schopností 6 kA. Je vyhotoven v citlivosti typu A a je částečně odolný proti rázovým proudům 250 A. Zařízení splňuje normu IEC/EN 61008 a patří do řady xPole PF6. Rozměry chrániče jsou 76 × 80 × 70 mm a jeho hmotnost je 0,32 kg.

Klíčové vlastnosti

  • Katalogové číslo: 112932
  • Model: PF6-25/4/03-A
  • Počet pólů: 4
  • Jmenovitý proud In: 25 A
  • Jmenovitý reziduální proud IΔn: 0,3 A
  • Typ citlivosti: A
  • Jmenovitá vypínací schopnost Icn: 6 kA
  • Odolnost proti rázovému proudu: 250 A
  • Jmenovité napětí: 230 / 400 V AC
  • Jmenovité izolační napětí Ui: 440 V
  • Jmenovité impulzní napětí Uimp: 4 kV
  • Kmitočet: 50 Hz
  • Norma: IEC/EN 61008
  • Rozměry: 76 × 80 × 70 mm
  • Hmotnost: 0,32 kg
  • Terminály: pro vodiče 1,5–35 mm2 (plné), 1,5–16 mm2 (lanko)
  • Stupeň krytí: IP20
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 25 A
Jmenovitý svodový proud 0.3 mA
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
Typ svodového proudu A
Selektivní typ Ne
Typ s krátkodobým zpožděním Ne
Vypínací schopnost Icw 6 kA
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
S aretačním zařízením Ano
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Teplota okolí během provozu -25 - 55 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Chráněno proti výbuchu Ne
RAL (podobné) 7035
Všechny parametry

Dokumenty ke stažení

prohl_ea_03_PFL_2021_en.pdf
