EAT SPÍNAČ VAČK T3-1-102/E-RT 2P 32A 16318

T3-1-102/E-RT Vypínač zapnuto/vypnuto, Vypínač zapnuto-vypnuto, Sortiment: Spínač zapnuto ... Zobrazit více

Výrobce: EATON

Kód produktu: 81780217 Zkopírováno

Kód dodavatele: 016318 Zkopírováno

EAN: 4015080163183 Zkopírováno

Provedení jako hlavní vypínač: Ne

Provedení jako spínač pro údržbu/opravu: Ne

Provedení jako bezpečnostní spínač: Ne

Provedení jako zařízení nouzového vypnutí: Ano

Tento produkt již není v prodeji.
Popis Parametry Dokumenty ke stažení

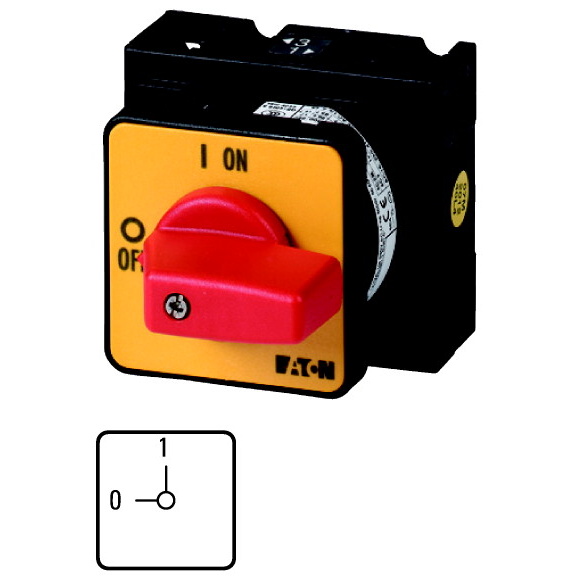

T3-1-102/E-RT Vypínač zapnuto/vypnuto,

  • Vypínač zapnuto-vypnuto,
  • Sortiment: Spínač zapnuto / vypnuto,
  • Označení typu: T3,
  • Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem, 2pólové,
  • Stupeň krytí: Vpředu IP65,
  • Provedení: Montáž do panelu,
  • Spínací úhel: 90 °,
  • Reakce při sepnutí: s aretací,
  • Čelní štítek: 0-1, Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW,
  • Jmenovitý trvalý proud: Iu = 32 A, 1 Modul(y),
  • Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Název parametru Hodnota
Provedení jako hlavní vypínač Ne
Provedení jako spínač pro údržbu/opravu Ne
Provedení jako bezpečnostní spínač Ne
Provedení jako zařízení nouzového vypnutí Ano
Provedení jako reverzní spínač Ne
Počet spínačů 1
Jmenovité provozní napětí 690 - 690 V
Jmenovitý trvalý proud Iu 32 A
Jmenovitý konstantní proud při AC-21, 400V 32 A
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Jmenovitá krátkodobá odolnost proti zkratu Icw 0.65 kA
Jmenovitý provozní výkon při AC-23, 400 V 15 kW
Spínací výkon pro 400V 15 kW
Podmíněný jmenovitý zkratový proud Iq 1 kA
Počet pólů 2
Počet pomocných rozpínacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných kontaktů jako měnič 0
Motorový pohon volitelný Ne
Integrovaný motorový pohon Ne
Napěťová spoušť volitelná Ne
Typ konstrukce přístroje Montážní přístroj
Vhodné pro upevnění do země Ne
Vhodné pro čelní upevnění - 4 otvory Ano
Vhodné pro čelní upevnění - centrálně Ne
Vhodné pro montáž rozváděče Ne
Vhodné pro přechodnou montáž Ne
Barva ovládacího prvku Červená
Typ ovládacího prvku Krátká otočná rukojeť
S aretací Ne
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP), na čelní straně IP65
Stupeň krytí (NEMA) 12
S předmontovanou kabeláží Ne
Výška 54 mm
Hloubka 79 mm
Šířka 61 mm
Max. jmenovité provozní napětí Ue AC 690 V
