EATON JISTIČ PLHT-B125/1 15KA 247980
Výrobce: EATON
Kód produktu: 81886853 Zkopírováno
Kód dodavatele: 247980 Zkopírováno
EAN: 4015082479800 Zkopírováno
Vypínací charakteristika: B
Počet pólů (celkem): 1
Počet jištěných pólů: 1
Jmenovitý proud: 125 A

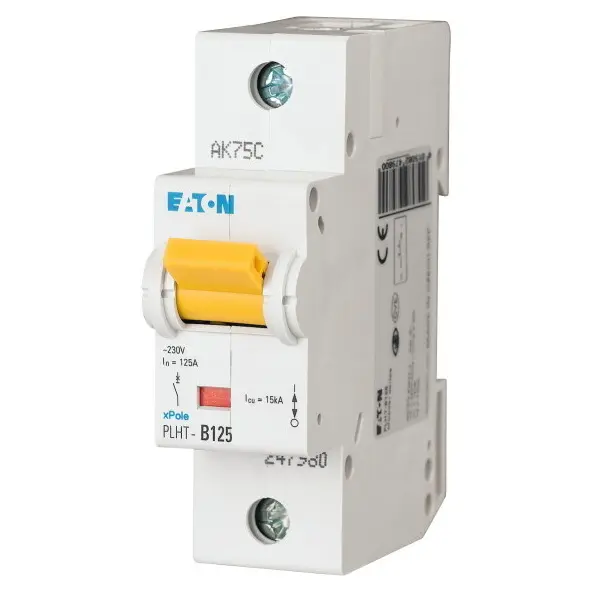

Jistič Eaton PLHT-B125/1, 125A, 1P (247980)
| Název parametru | Hodnota |
|---|---|
| Vypínací charakteristika | B |
| Počet pólů (celkem) | 1 |
| Počet jištěných pólů | 1 |
| Jmenovitý proud | 125 A |
| Jmenovité napětí | 400 V |
| Jmenovité provozní napětí Ui | 440 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V) | 0 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V) | 0 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 230 V) | 15 kA |
| Jmenovitá vypínací schopnost Icu (IEC 60947-2 a 400 V) | 15 kA |
| Druh napětí | AC |
| Kmitočet | 50 - 60 Hz |
| Třída omezení energie | 3 |
| Vhodné pro instalaci pod omítku | Ne |
| Společně spínaný neutrální vodič | Ne |
| Kategorie přepětí | 3 |
| Stupeň znečištění | 2 |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Šířka v modulárních jednotkách | 1.5 |
| Montážní hloubka | 75 mm |
| Krytí (IP) | IP20 |
| Teplota okolí během provozu | -25 - 55 °C |
| Připojitelný průřez vícedrátového vodiče | 2.5 - 50 mm2 |
| Připojitelný průřez jednodrátového vodiče | 2.5 - 50 mm2 |
