ELKO EP RELÉ HRN-43N/400V HLIDACI NAPET.

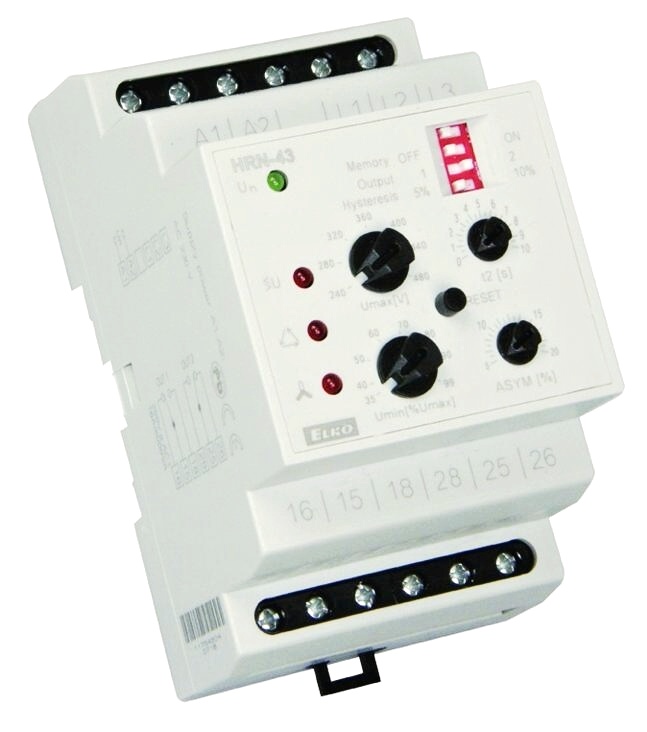

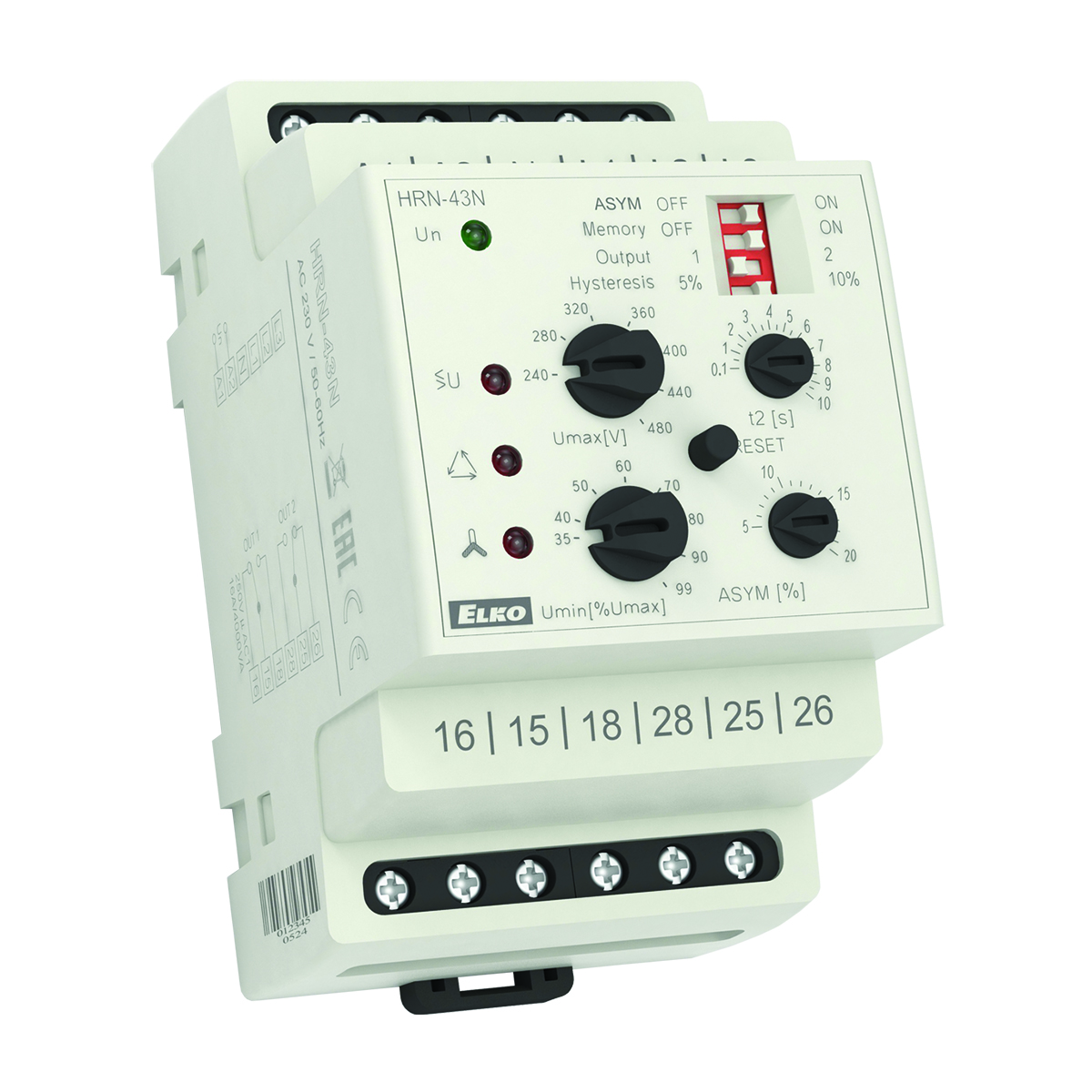

ELK_LQ_color_HRN-43.jpg HRN-43N_230.jpg
Hlídací relé pro kompletní kontrolu 3-fázových sítí. Relé hlídá a kontroluje v 3-fázových ... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 146685 Zkopírováno

Kód dodavatele: 4734 Zkopírováno

EAN: 8595188120258 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možné jednofázové podpětí: Ano

Možné třífázové podpětí: Ano

Ihned k vyzvednutí na 3 pobočkách

Ihned k odeslání 3 ks

Nyní s DPH: 1 851,26 Kč

Cena bez DPH: 1 529,97 Kč

Cena za ks bez DPH: 1 529,97 Kč

ks
Recykl. poplatek 0,29 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Hlídací relé pro kompletní kontrolu 3-fázových sítí. Relé hlídá a kontroluje v 3-fázových sítích: napětí ve dvou úrovních (přepětí a podpětí) v rozsahu 138 - 276 V (soustava 3x400/230 V), anebo 240 - 480 V (soustava 3x400 V), asymetrii fází, pořadí fází, výpadek fáze, funkce “PAMĚŤ” - pro návrat z chybového do normálního stavu je třeba stisknout tlačítko „RESET” umístěné na předním panelu přístroje. Určeno pro obvody 3x400/230 V (včetně nulového vodiče). 2 výstupní relé, možno volit funkce druhého relé (samostatně / paralelně), pevná (t1) a nastavitelná (t2) prodleva pro eliminaci krátkodobých výpadků a špiček, galvanicky oddělené napájení AC 400 V, AC 230 V, AC/DC 24 V, výstupní kontakt 2x přepínací 16 A / 250 V AC1, v provedení 3-MODUL, upevnění na DIN lištu.
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ano
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ano
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ano
Obsahuje funkci stejnosměrného podpětí Ne
Obsahuje funkci stejnosměrného přepětí Ne
Obsahuje funkci stejnosměrné hystereze Ne
Měřicí rozsah napětí 1 138 - 276 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti AC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.1 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 2
Počet spínacích kontaktů 2
Počet přepínacích kontaktů 2
Šířka 52 mm
Výška 90 mm
Hloubka 65 mm
