HAGER ROZVODNICE VOLTA VU60NC READY (VYDRÁTOVANÁ ROZVODNICE, VÝROBNÍ ŠTÍTEK, TECH. DOKUMENTACE)

HAG_VU60NC.png hager_volta_vydr_03.png hager_volta_vydr_04.png hager_volta_vydr_05.png hager_volta_vydr_06.png hager_volta_vydr.png
Plastový zapuštěný rozvaděč pro vnitřní instalace s kapacitou až 60 modulů. Rozvaděče js... Zobrazit více

Výrobce: HAGER

Kód produktu: 83710647 Zkopírováno

Kód dodavatele: VU60NC Ready Zkopírováno

Ihned k vyzvednutí na 4 pobočkách

Ihned k odeslání 9 ks

Nyní s DPH: 24 267,57 Kč

Cena bez DPH: 20 055,84 Kč

Cena za ks bez DPH: 20 055,84 Kč

ks
Popis Dokumenty ke stažení
​

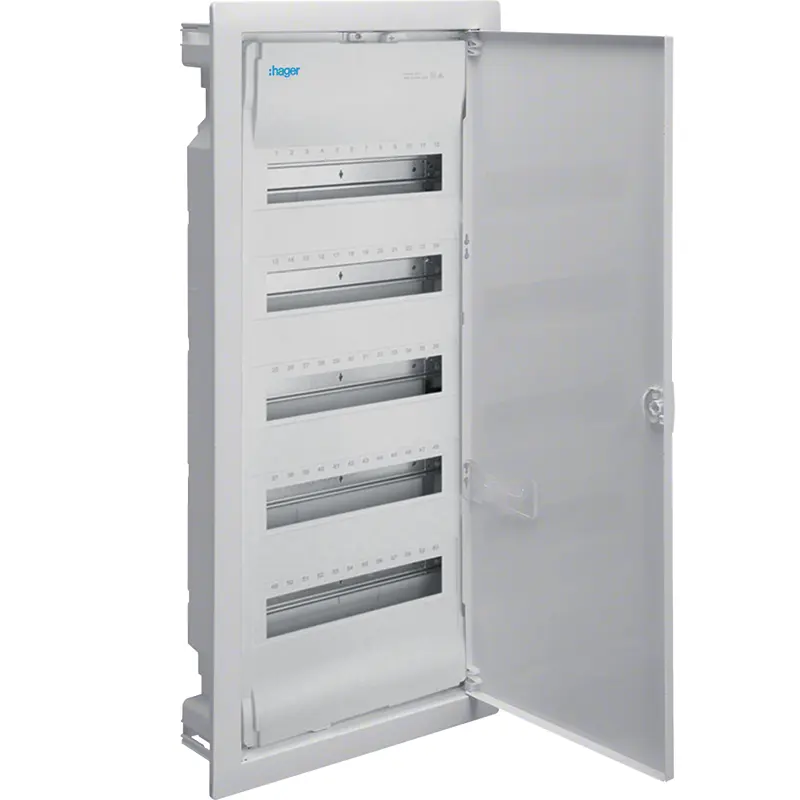

Plastový zapuštěný rozvaděč pro vnitřní instalace s kapacitou až 60 modulů.

Rozvaděče jsou kompletně vybavené s bezšroubovými svorkami dle normy ČSN 332130 ed.4 Elektrické instalace nízkého napětí. Tento rozvaděč je určen pro zapuštěnou montáž do vnitřních prostor a je vybaven pěti lištami s kapacitou až 60 modulů (120 půlmodulových svorek). Disponuje neutrální i uzemňovací svorkovnicí a je vyroben z odolného plastu v bílé barvě RAL 9010. Díky krytí IP30 je vhodný pro instalace v suchém prostředí. Rozvaděč má jednu plnou neprůhlednou dvířkovou část bez zámku a poskytuje spolehlivou ochranu elektrických obvodů do jmenovitého proudu 63 A a napětí 400 V. Jeho konstrukce zajišťuje snadnou montáž pomocí šroubů a splňuje bezpečnostní test žhavicím drátem 650 °C.

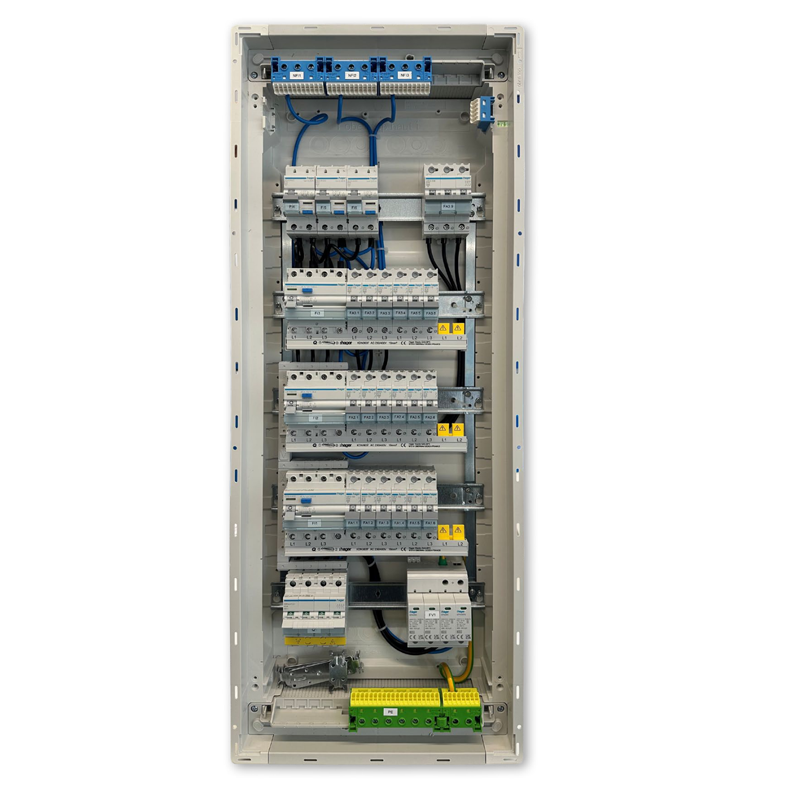

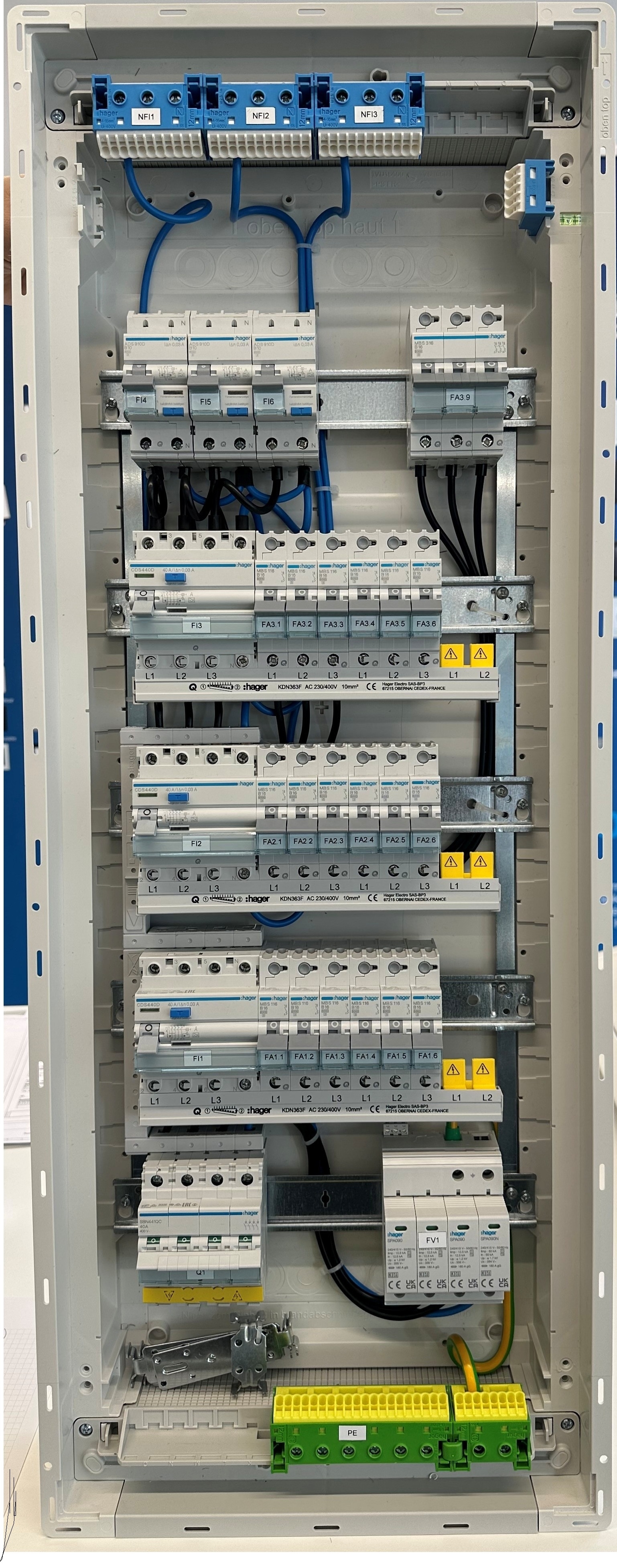

Rozvodnice 60 modulů obsahuje:

Rozvaděč Volta VU60NC 5-řadá, 60+10 mod., bezšroubové svorky 1ks

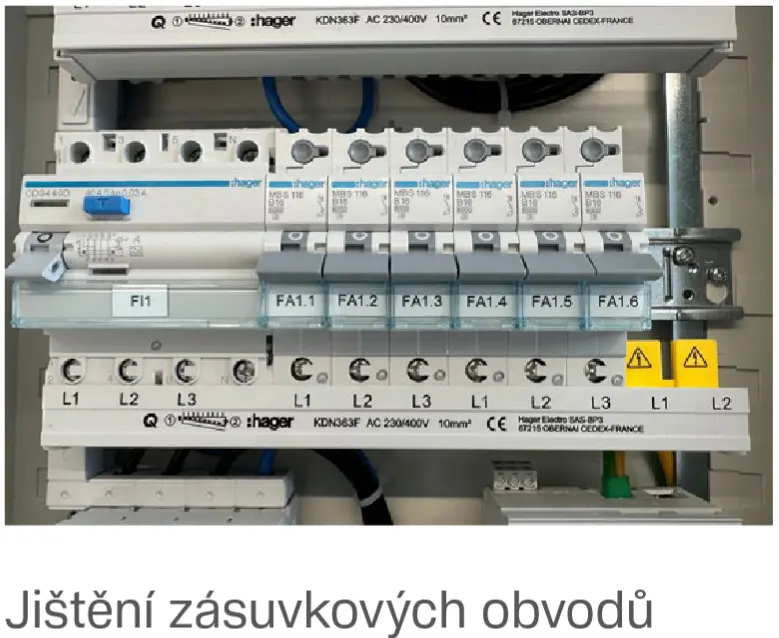

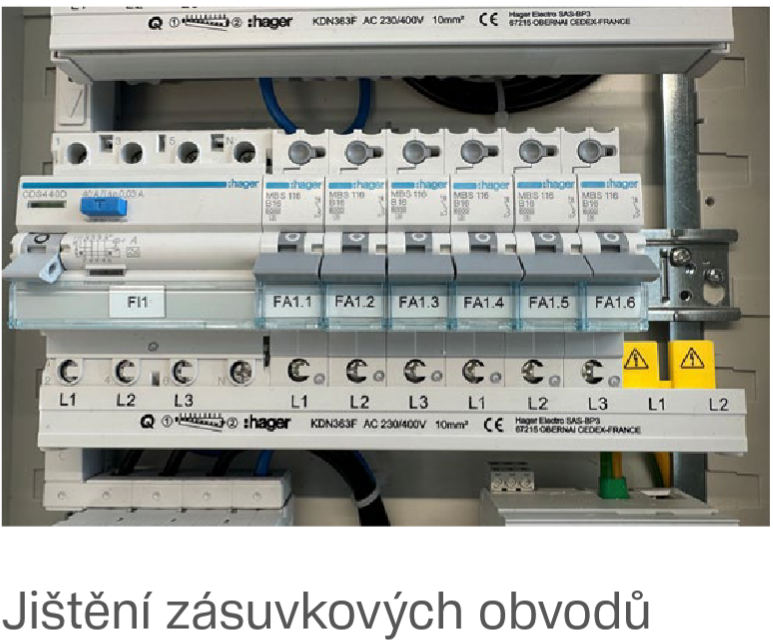

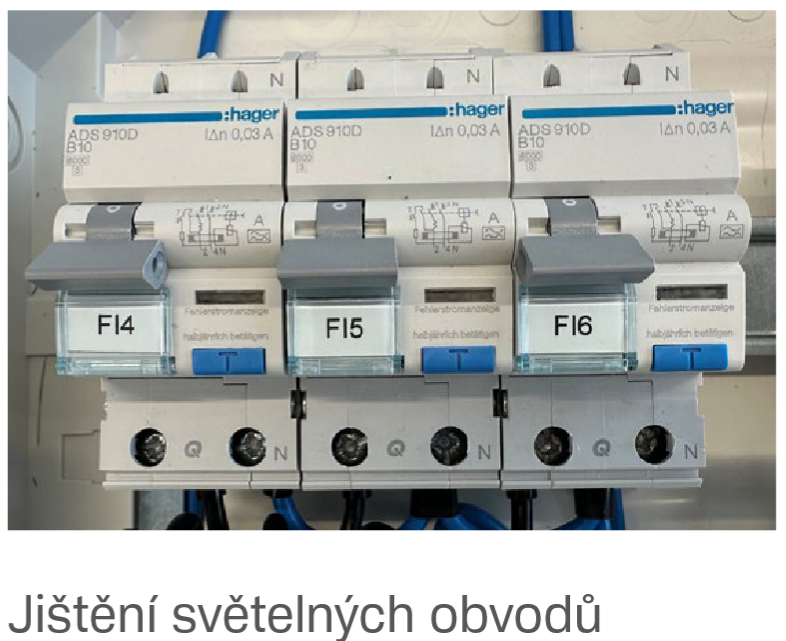

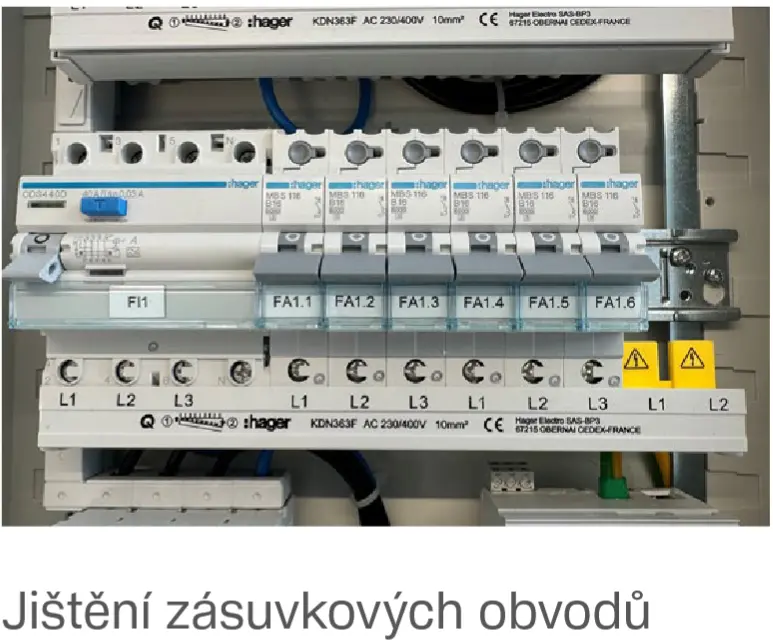

Chránič proud. s nadproud. ochr. char. B 1+n 6kA 0.03A in=10A bezšroubové svorky ADS910D 3ks

Chránič proud. 4pól. 40 / 0.03A bezšroubové svorky CDS440D 3ks

Svodič přepětí kombi. T1+T2 12,5kA 3+1 se sig. SPA931 1ks

Vypínač SNB441QC 1ks

Jistič 1pól. 16A char.B 6kA bezšroubové svorky MBS116 18ks

Jistič 3pól. 16A char.B 6kA bezšroubové svorky MBS31 1ks

Hřeben propojovací KDN363F 3ks

Propojka KCF668L 4-pólové propojení ze shora pro 3 řady, levé 1ks

Ukončeni hřeben přípojnic 3 pól. KNZ023 6ks

Ochranná krytka hřebenové přípojnice jističů KZ059 2ks

Svorkovnice KN14N 1ks

Můstek propojovací KN99E ke spoj. příd. svorkov. PE (10ks) 1ks

Kapsa na dokumenty 220x240mm VZ407 1ks

Technická dokumentace

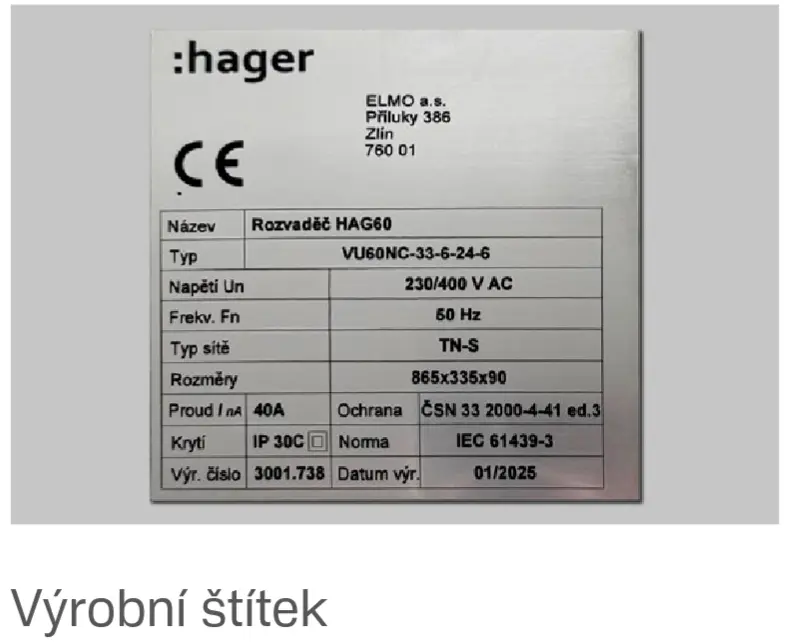

Výrobní štítek

Klíčové vlastnosti

  • Plastový zapuštěný rozvaděč pro vnitřní použití
  • Jmenovité napětí: 400 V, jmenovitý proud: 63 A
  • 5 lišt a 5 řad s kapacitou 60 modulů (120 půlmodulů)
  • Součástí neutrální a uzemňovací svorkovnice
  • Bez zámku, dvířka neprůhledná
  • Rozměry: 880,5 × 348 × 94,5 mm
  • Vestavěné rozměry: 865 × 335 × 90 mm
  • Počet jednotek šířky: 12
  • Materiál: umělá hmota, barva bílá (RAL 9010)
  • Stupeň krytí IP30, izolační třída II
  • Montáž upevněním pomocí šroubů
  • Odolnost proti žhavicímu drátu: 650 °C
