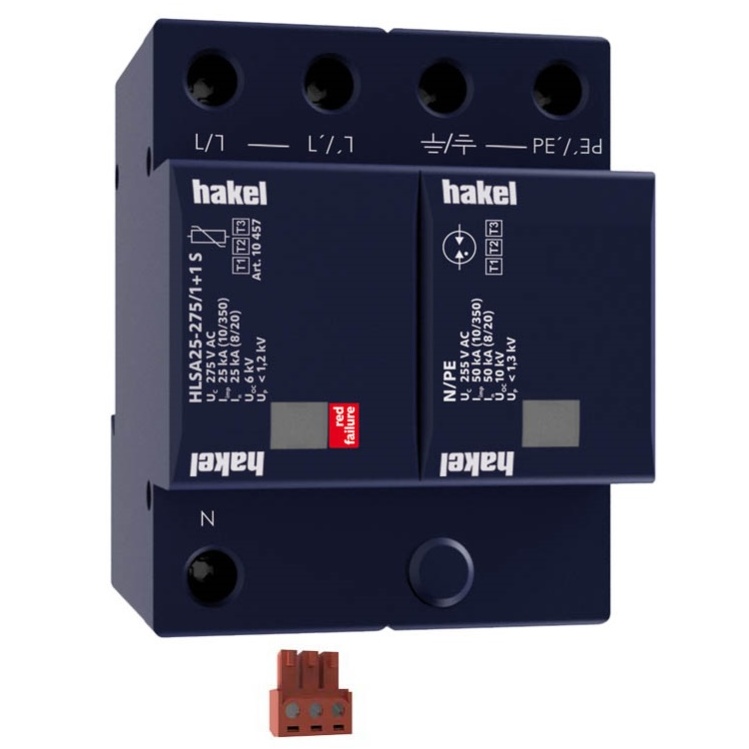

HAKEL SVODIČ HLSA25-275/1+1 S 10457

Hakel 10457 HLSA25-275/1+1 S SPD typ 1+2+3 HLSA25-275/1+1 S je zařízení k omezení rázových... Zobrazit více

Výrobce: HAKEL

Kód produktu: 82388240 Zkopírováno

Kód dodavatele: 10457 Zkopírováno

EAN: 8590681114223 Zkopírováno

Soustava TN-C: Ne

Soustava TN-C-S: Ano

Soustava TN-S: Ano

Soustava TT: Ano

K vyzvednutí na pobočkách na objednání

Na objednání u dodavatele

Nyní s DPH: 6 069,40 Kč

Cena bez DPH: 5 016,03 Kč

Cena za ks bez DPH: 5 016,03 Kč

Recykl. poplatek 0,75 Kč započten v ceně.

Popis

Hakel 10457 HLSA25-275/1+1 S SPD typ 1+2+3

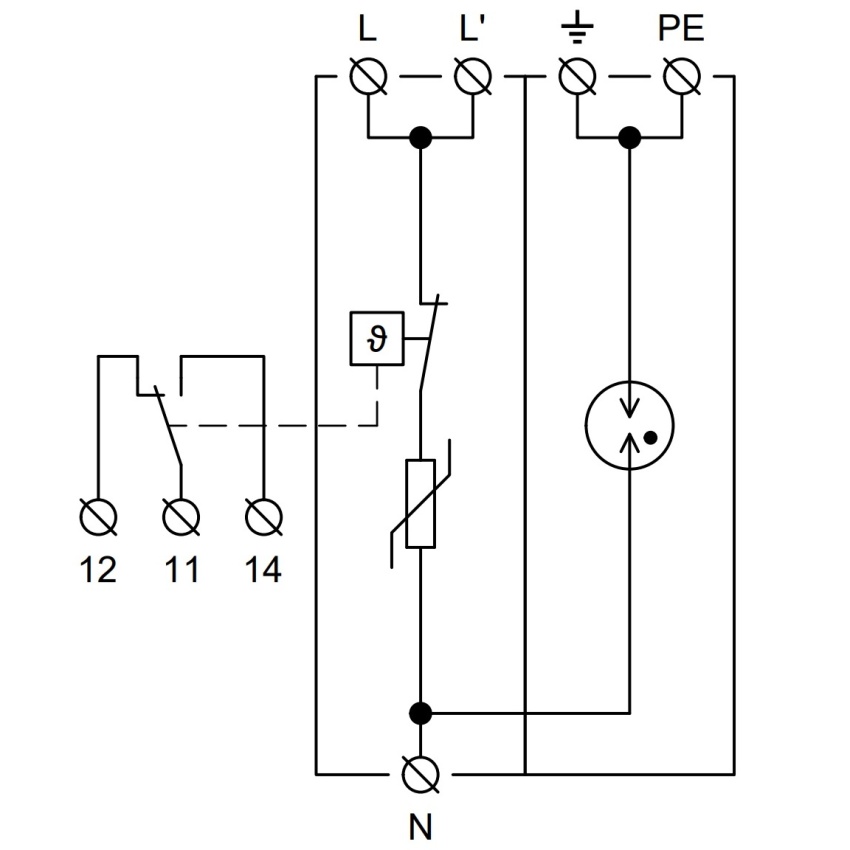

HLSA25-275/1+1 S je zařízení k omezení rázových přepětí a ke svedení impulzních proudů dle normy ČSN EN 61643-11 ed.2 (IEC 61643-11:2011). Sestává se ze zdvojených výkonných varistorů MOV pro větší svodovou schopnost v kombinaci s bleskojistkou zajišťující nulový průsakový proud ve vodiči PE a jeho parametry umožňují použití v objektech s uvažovanou hladinou ochrany LPL I a LPL II jako jsou nemocnice, banky, průmyslové a administrativní budovy, školy, obchodní a sportovní centra či supermarkety.

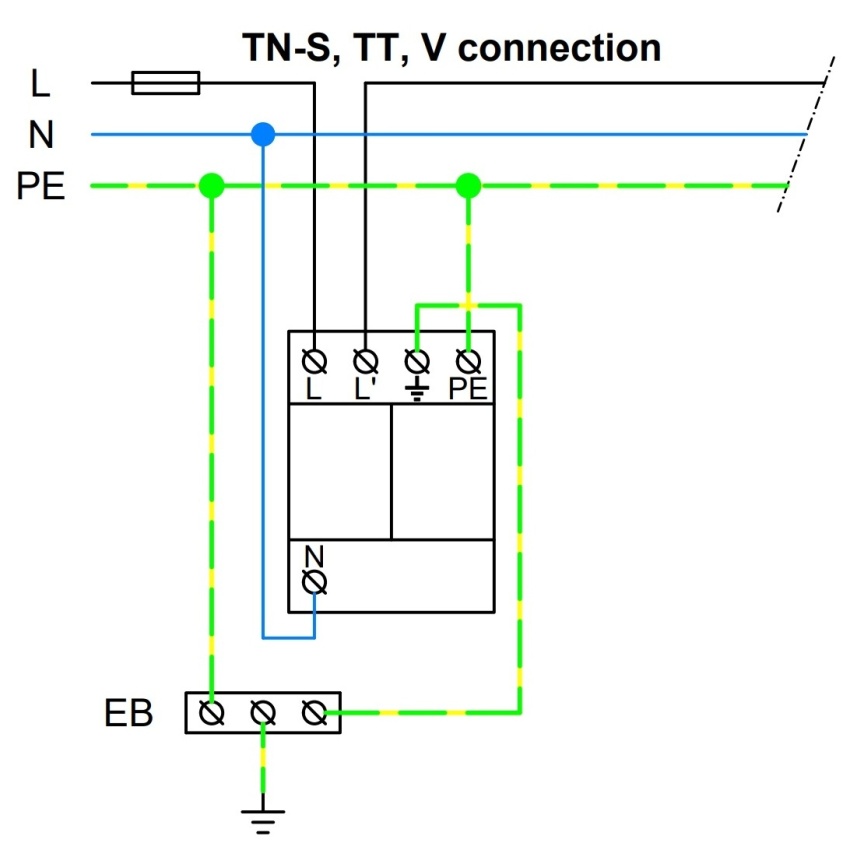

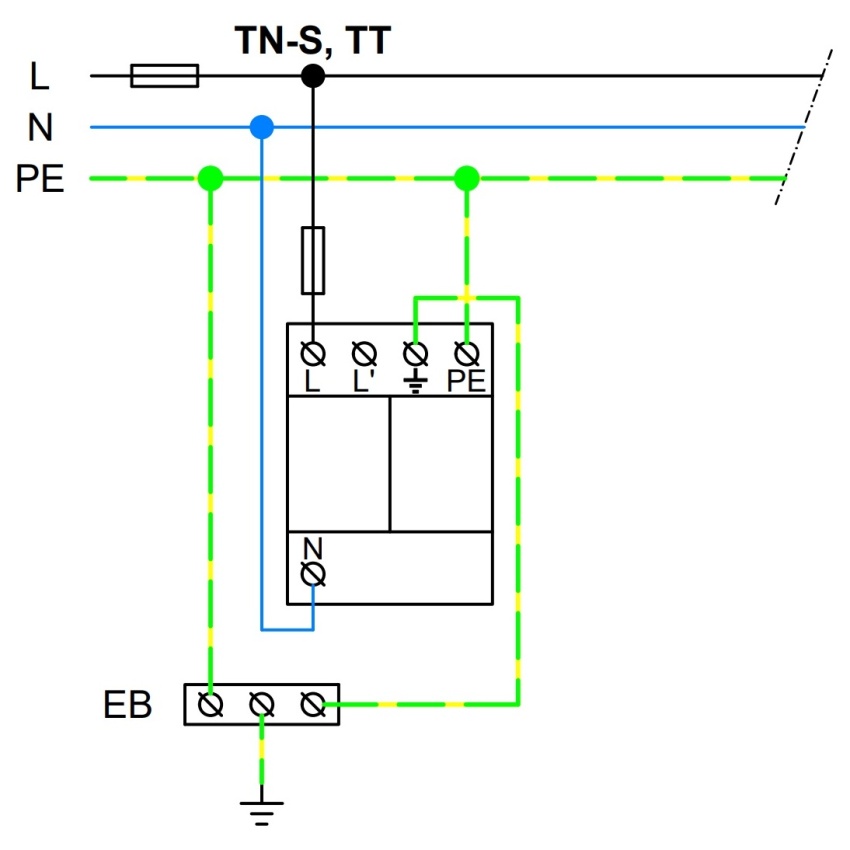

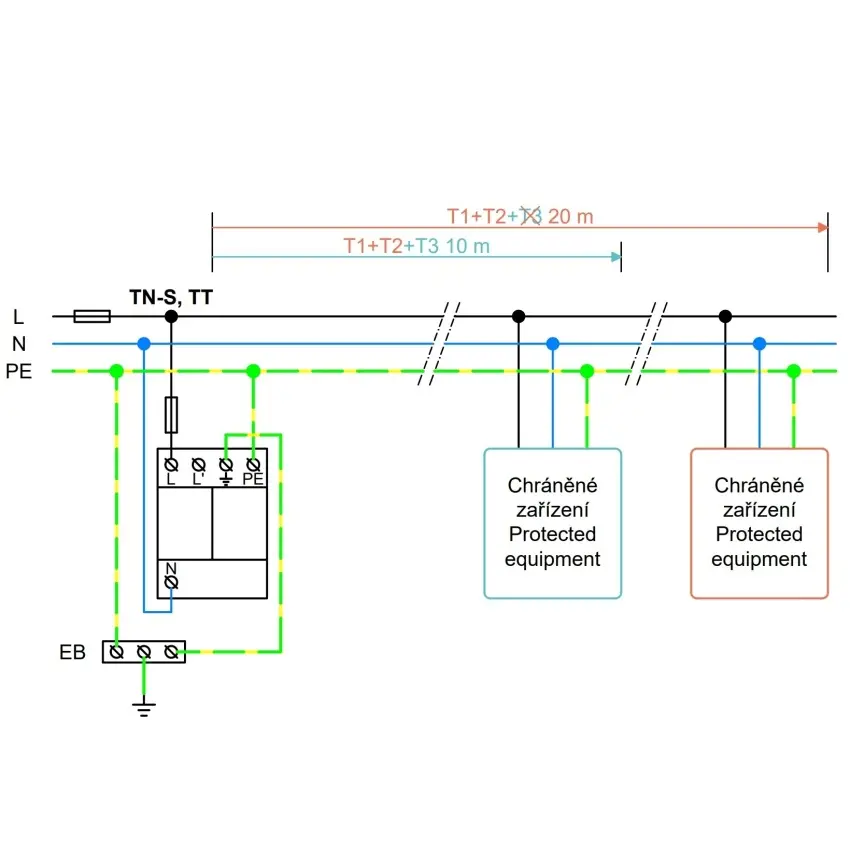

Instaluje se na rozhraní zón LPZ 0 – LPZ 1 a vyšší dle normy ČSN EN 62305 ed.2 (IEC 62305:2010) co nejblíže vstupu kabelového vedení do objektu – hlavních rozvaděčů. Výrobek má dvě svorky PE, které nesmí být použity jako můstek PE.

Parametry

Název parametru	Hodnota
Soustava TN-C	Ne
Soustava TN-C-S	Ano
Soustava TN-S	Ano
Soustava TT	Ano
Počet pólů	2
Maximální trvalé napětí AC	275 V
Konstrukční velikost	4 TE
Dálková signalizace	Ano
Soustava DC	Ne
Soustava IT	Ne
Bleskový proud (10/350)	25 kA
Jmenovité napětí AC	230 V
Napěťová ochranná hladina L-N	1.2 kV
Napěťová ochranná hladina N-PE	1.3 kV
Měrná energie	156 kJ/Ohm
Max. průřez tuhého (jedno/vícedrátového) vodiče	35 mm2
Max. průřez pružného vodiče (jemné lanko)	25 mm2
Způsob montáže	DIN lišta 35 mm
Signalizace na přístroji	Optické
Zkušební třída	Typ 1 a 2
Vyfukovací	Ano
Koordinovaný vliv ochrany na koncové zařízení	Ano
Krytí (IP)	IP20
