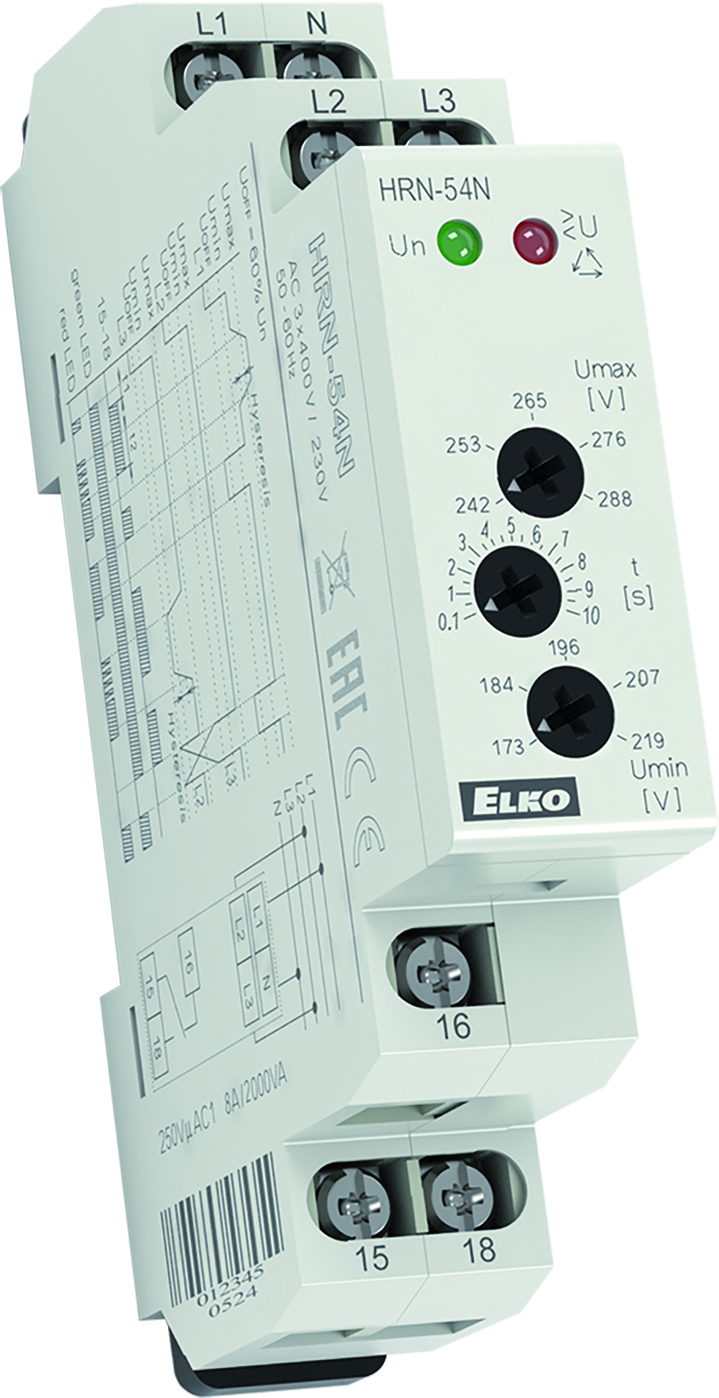

Hlídací napěťové relé ELKO EP HRN-54N 3fázové

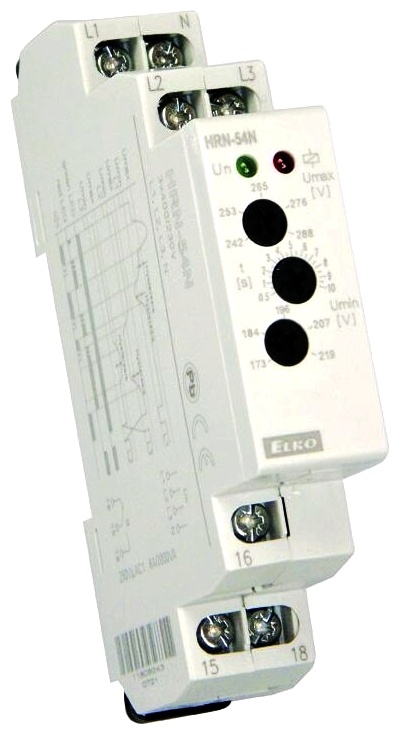

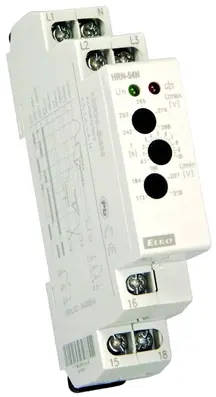

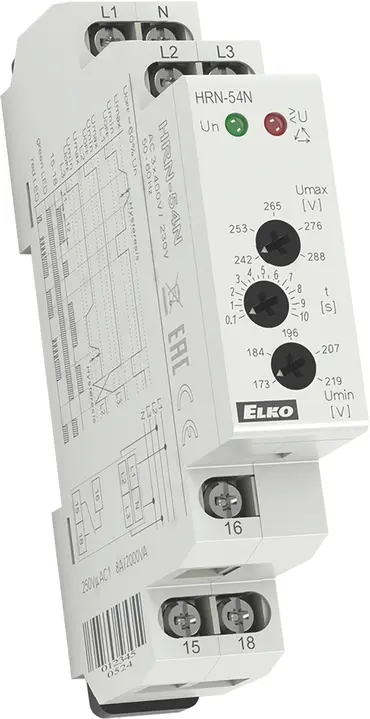

ELK_LQ_color_HRN-54N.jpg HRN-54N.jpg
Napěťové relé pro hlídání přepětí/podpětí u 3-fázových sítí. Slouží pro hlídání napětí, sl... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 34993904 Zkopírováno

Kód dodavatele: 7511 Zkopírováno

EAN: 8595188137218 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možné jednofázové podpětí: Ano

Možné třífázové podpětí: Ano

Ihned k vyzvednutí na 4 pobočkách

Ihned k odeslání 9 ks

Nyní s DPH: 1 205,64 Kč

Cena bez DPH: 996,40 Kč

Cena za ks bez DPH: 996,40 Kč

ks
ks
balení (10 ks)
Recykl. poplatek 0,07 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Napěťové relé pro hlídání přepětí/podpětí u 3-fázových sítí. Slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení), monitoruje velikost napětí v 3-fázové soustavě napětí, relé hlídá sled fází, je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne, nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti, napájení se provádí z hlídaného napětí, chybový stav je indikován červenou LED a rozepnutím výstupního kontaktu relé, výstupní kontakt 1x přepínací 8 A / 250 V AC1, pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění. Napájení L1-N, tzn. že relé hlídá i přerušení nulového vodiče. V provedení 1-MODUL, upevnění na DIN lištu.
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možné jednofázové podpětí Ano
Možné třífázové podpětí Ano
Možné jednofázové přepětí Ano
Možné třífázové přepětí Ano
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ano
Obsahuje funkci stejnosměrného podpětí Ne
Obsahuje funkci stejnosměrného přepětí Ne
Obsahuje funkci stejnosměrné hystereze Ne
Měřicí rozsah napětí 1 0 - 0 V
Měřicí rozsah napětí 2 0 - 0 V
Typ napětí měřicí oblasti AC
Jmenovité řídicí napájecí napětí Us AC 50 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 400 - 400 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC
Reakční hodnota napětí 0 - 0 V
Min. nastavitelná doba zpoždění odezvy 0.1 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 1
Šířka 17.6 mm
Výška 90 mm
Hloubka 64 mm
Všechny parametry
