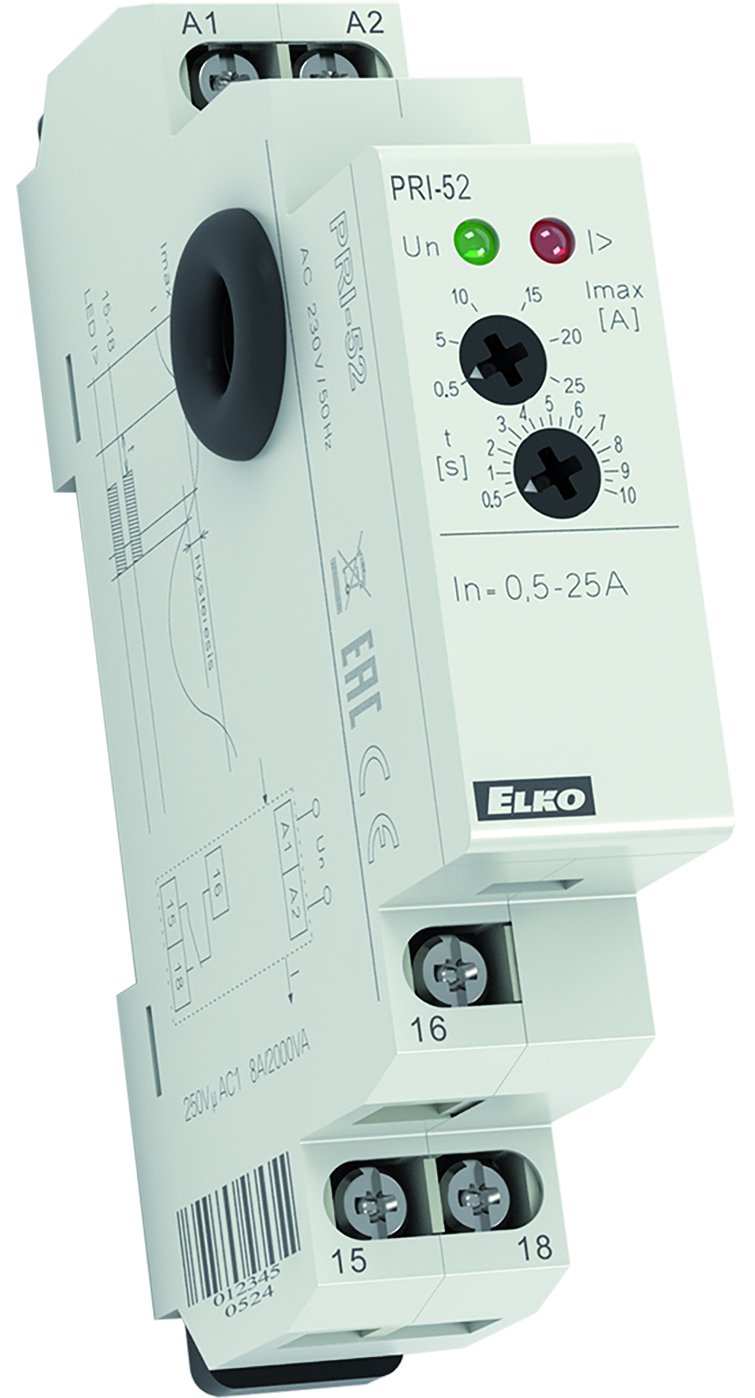

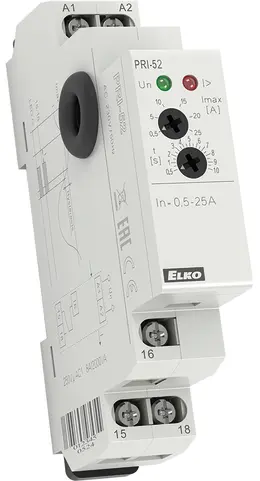

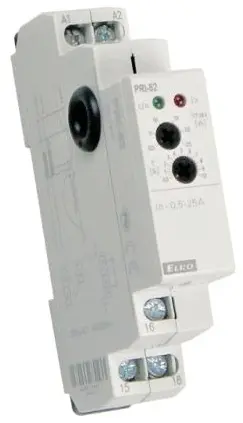

Hlídací proudové relé ELKO EP PRI-52 0,5-25A AC

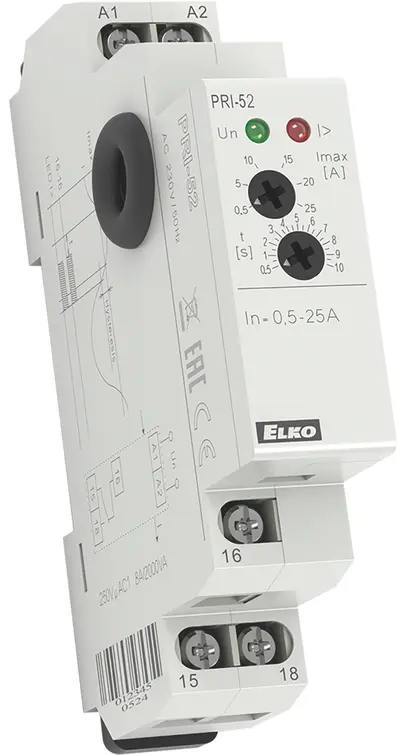

ELK_PRI52.jpg PRI-52.jpg
Hlídací proudové relé. Relé je určeno: pro diagnostiku vzdáleného zařízení (zkratu, zvýšen... Zobrazit více

Výrobce: ELKO EP

Kód produktu: 80966485 Zkopírováno

Kód dodavatele: 3655 Zkopírováno

EAN: 8595188136556 Zkopírováno

Typ el. připojení: Připojení svorkou

S odnímatelnými svorkami: Ne

Možný jednofázový podproud: Ano

Možný třífázový podproud: Ne

Ihned k vyzvednutí na 4 pobočkách

Ihned k odeslání 10 ks

Nyní s DPH: 1 499,12 Kč

Cena bez DPH: 1 238,94 Kč

Cena za ks bez DPH: 1 238,94 Kč

ks
ks
balení (10 ks)
Recykl. poplatek 0,07 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Hlídací proudové relé. Relé je určeno: pro diagnostiku vzdáleného zařízení (zkratu, zvýšení odběru), přednostní (prioritní) relé - dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k proudovému přetížení a následnému vybavení jističe. Indikátor průchodu proudu - informace o zapnutém vytápění, sklokeramické desce, ventilátoru... Připínaní spotřebičů dle výkonu střídače (měniče) u fotovoltaických aplikacích. NOVINKA - otvor pro průvlečný vodič je veden tělem přístroje. Součástí přístroje je proudový transformátor, který snímá velikost proudu provlečeným vodičem, možné použít i ke snímání proudu až do 600 A z externího proudového transformátoru, plynulé nastavování vybavovacího proudu potenciometrem - rozsah AC 0.5 ... 25 A, plynulé nastavování zpoždění potenciometrem - nastavitelné v rozsahu 0.5 ...10 s, napájecí napětí AC 230 V, výstupní kontakt 1x přepínací 8 A (AC1), jednofázové provedení, 1-MODUL, upevnění na DIN lištu, třmenové svorky.
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možný jednofázový podproud Ano
Možný třífázový podproud Ne
Možný jednofázový nadproud Ano
Možný třífázový nadproud Ne
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ne
Obsahuje funkci stejnosměrného podproudu Ne
Obsahuje funkci stejnosměrného nadproudu Ne
Funkce stejnosměrné hystereze Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC/DC
Měřicí rozsah proudu 0.5 - 25 A
Min. nastavitelná doba zpoždění odezvy 0.5 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.5 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 1
Šířka 17.6 mm
Výška 90 mm
Hloubka 64 mm
Všechny parametry
Název parametru Hodnota
Typ el. připojení Připojení svorkou
S odnímatelnými svorkami Ne
Možný jednofázový podproud Ano
Možný třífázový podproud Ne
Možný jednofázový nadproud Ano
Možný třífázový nadproud Ne
Možná jednofázová hystereze Ano
Možná třífázová hystereze Ne
Obsahuje funkci stejnosměrného podproudu Ne
Obsahuje funkci stejnosměrného nadproudu Ne
Funkce stejnosměrné hystereze Ne
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us DC 0 - 0 V
Druh napětí pro ovládání AC/DC
Měřicí rozsah proudu 0.5 - 25 A
Min. nastavitelná doba zpoždění odezvy 0.5 s
Max. přípustná doba zpoždění odezvy 10 s
Min. nastavitelná doba zpoždění odtahu 0.5 s
Max. přípustná doba zpoždění odtahu 10 s
Počet rozpínacích kontaktů 1
Počet spínacích kontaktů 1
Počet přepínacích kontaktů 1
Šířka 17.6 mm
Výška 90 mm
Hloubka 64 mm
