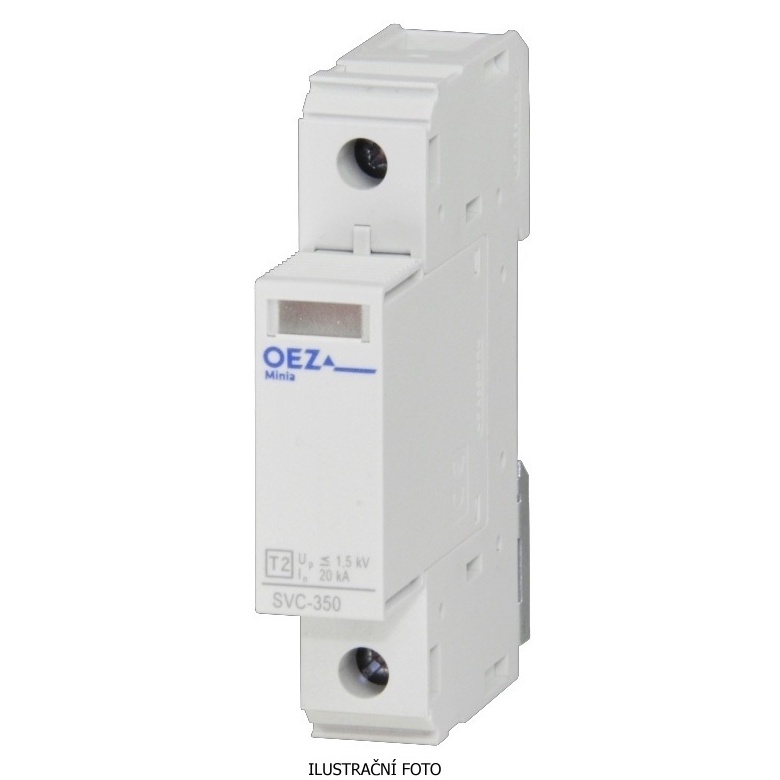

OEZ SVODIČ SVC-350-1-MZS, TYP2 40KA 350VAC SE SIGNAL 42379

Svodič přepětí SVC s výměnným modulem, s dálkovou signalizací. Svodič přepětí určený pro p... Zobrazit více

Výrobce: OEZ

Kód produktu: 81682722 Zkopírováno

Kód dodavatele: OEZ:42379 Zkopírováno

EAN: 8590125423799 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 350 V

Napěťová ochranná hladina: 1.5 kV

Ihned k vyzvednutí na 2 pobočkách

Ihned k odeslání 3 ks

Nyní s DPH: 1 669,40 Kč

Cena bez DPH: 1 379,67 Kč

Cena za ks bez DPH: 1 379,67 Kč

ks
Recykl. poplatek 0,35 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Svodič přepětí SVC s výměnným modulem, s dálkovou signalizací. Svodič přepětí určený pro použití v domovních, bytových, komerčních a podobných instalacích zařazených do skupiny „malé ohrožení instalace“. Hlavní prvek tvoří varistor schopný svádět impulzní proudy do 40 kA (8/20 us). Možnost montáže do běžných rozvodnicových a rozváděčových skříní Distri.

Konstrukce vícedílná, sestávající se ze základny a výměnných modulů s vlastním varistorem. V případě poruchy postačí vyměnit modul za nový bez nutnosti odpojovat napájení. Dálková a vizuální signalizace stavu odpojovacího zařízení (po odpojení je svodič přepětí nefunkční a je nutné vyměnit výměnný modul).
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 350 V
Napěťová ochranná hladina 1.5 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 1 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Integrovaná předřazená pojistka Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Krytí (IP) IP20
Počet vodičů (bez uzemnění) 1
Max. svodový proud (8/20) 40 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Integrovaná ochrana proti zkratu Ne
Bez unikajícího proudu Ne
