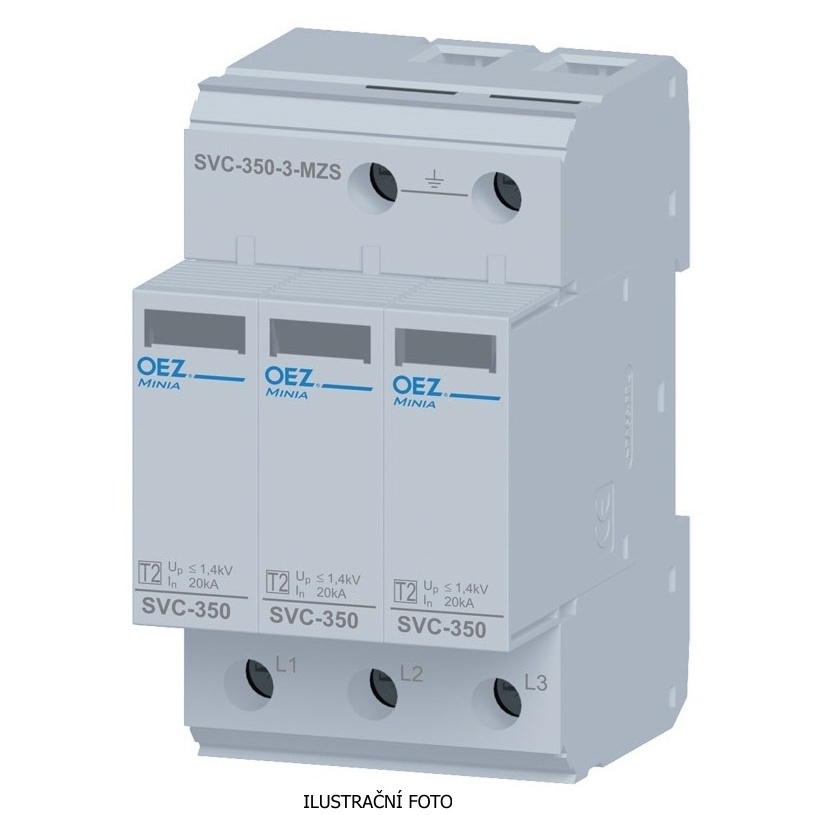

OEZ SVODIČ SVC-350-3-MZS TYP2 20KA 350VAC 3P SIG 38366

Svodiče přepětí SVC s výměnným modulem (vícepólové). Svodiče přepětí určené pro použití v ... Zobrazit více

Výrobce: OEZ

Kód produktu: 80999044 Zkopírováno

Kód dodavatele: OEZ:38366 Zkopírováno

EAN: 8590125383666 Zkopírováno

Jmenovitý svodový rázový proud (8/20): 20 kA

Jmenovité napětí AC: 230 V

Maximální trvalé napětí AC: 350 V

Napěťová ochranná hladina: 1.5 kV

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Ihned k odeslání 3 ks

Nyní s DPH: 4 330,32 Kč

Cena bez DPH: 3 578,78 Kč

Cena za ks bez DPH: 3 578,78 Kč

ks
Recykl. poplatek 1,21 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Svodiče přepětí SVC s výměnným modulem (vícepólové). Svodiče přepětí určené pro použití v domovních, bytových, komerčních a podobných instalacích zařazených do skupiny „malé ohrožení instalace“. Pro čtyřvodičovou síť TN-C použijeme SVC-350-3-MZ(S) a pro pětivodičovou síť TN-S, TT použijeme SVC-350-3N-MZ(S).Hlavní prvek tvoří varistor, schopný svádět impulzní proudy do 40 kA (8/20 μs). Možnost montáže do běžných rozvodnic a rozváděčových skříní Distri.
Konstrukce dvoudílná, sestávající se ze základny a výměnného modulu s vlastním varistorem. V případě poruchy postačí vyměnit modul za nový bez nutnosti odpojovat napájení. Dálková a vizuální signalizace stavu odpojovacího zařízení (po odpojení je svodič přepětí nefunkční a je nutné vyměnit výměnný modul). Dálková signalizace stavu je k dispozici ve variantě ...-MZS. Možnost snadného propojení s jističi LPE, LPN propojovací lištou..
Název parametru Hodnota
Jmenovitý svodový rázový proud (8/20) 20 kA
Jmenovité napětí AC 230 V
Maximální trvalé napětí AC 350 V
Napěťová ochranná hladina 1.5 kV
Způsob montáže DIN lišta 35 mm
Konstrukční velikost 3 TE
Max. průřez tuhého (jedno/vícedrátového) vodiče 35 mm2
Max. průřez pružného vodiče (jemné lanko) 25 mm2
S komunikačním kontaktem Ano
Integrovaná předřazená pojistka Ne
Signalizace na přístroji Optické
Zkušební třída typ 2 Ano
Soustava DC Ne
Soustava IT Ano
Soustava TN Ano
Soustava TN-C Ano
Soustava TN-C-S Ne
Soustava TN-S Ne
Soustava TT Ne
Soustava jiná Ne
Krytí (IP) IP20
Počet vodičů (bez uzemnění) 3
Max. svodový proud (8/20) 40 kA
Maximální nadproudová ochrana, paralelní připojení (pojistka) 125
Maximální nadproudová ochrana, sériové zapojení (pojistka) 80
Integrovaná ochrana proti zkratu Ne
Bez unikajícího proudu Ne
