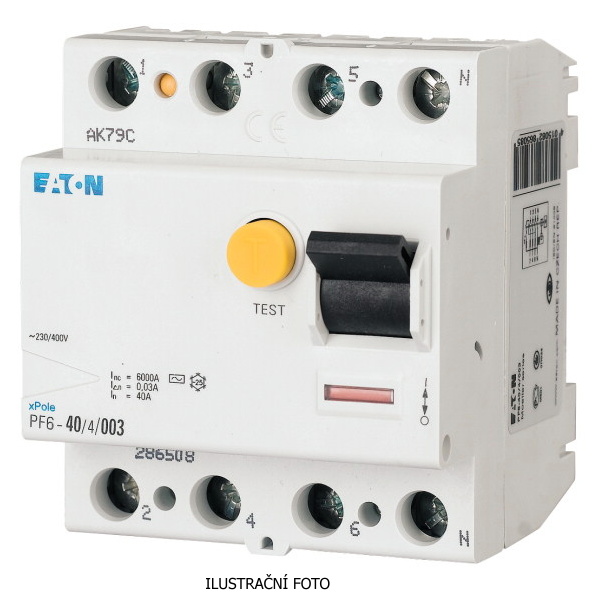

Proudový chránič EATON PF6-63/4/003 63A 286512
Výrobce: EATON
Kód produktu: 40998564 Zkopírováno
Kód dodavatele: 286512 Zkopírováno
EAN: 4015082865122 Zkopírováno
Počet pólů: 4
Jmenovité napětí: 400 V
Jmenovitý proud: 63 A
Jmenovitý svodový proud: 0.03 mA
Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn <= 30 mA), pro doplňkovou ochranu při poruše (Idn > 30 mA) nebo pro ochranu majetku před vznikem požáru (Idn <= 300 mA).
Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto-zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Možnost použití propojovací lišty. Zkušební tlačítko T musí být aktivováno jednou měsíčně. Průřez připojovaných vodičů 1,5–35 mm2.
| Název parametru | Hodnota |
|---|---|
| Počet pólů | 4 |
| Jmenovité napětí | 400 V |
| Jmenovitý proud | 63 A |
| Jmenovitý svodový proud | 0.03 mA |
| Typ svodového proudu | AC |
| Selektivní typ | Ne |
| Vypínací schopnost Icw | 6 kA |
| Odolnost proti rázovému proudu | 0.25 kA |
| Kmitočet | 50 Hz |
| Možnost vybavení doplňkovými zařízeními | Ano |
| Krytí (IP) | IP20 |
| Šířka v modulárních jednotkách | 4 |
| Montážní hloubka | 69.5 mm |
| Typ s krátkodobým zpožděním | Ne |
| Jmenovité provozní napětí Ui | 440 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Způsob montáže | DIN lišta |
| S aretačním zařízením | Ano |
| Teplota okolí během provozu | -25 - 60 °C |
| Stupeň znečištění | 2 |
| Připojitelný průřez vícedrátového vodiče | 1.5 - 16 mm2 |
| Připojitelný průřez jednodrátového vodiče | 1.5 - 35 mm2 |
| Druh napětí | AC |
| Chráněno proti výbuchu | Ne |
