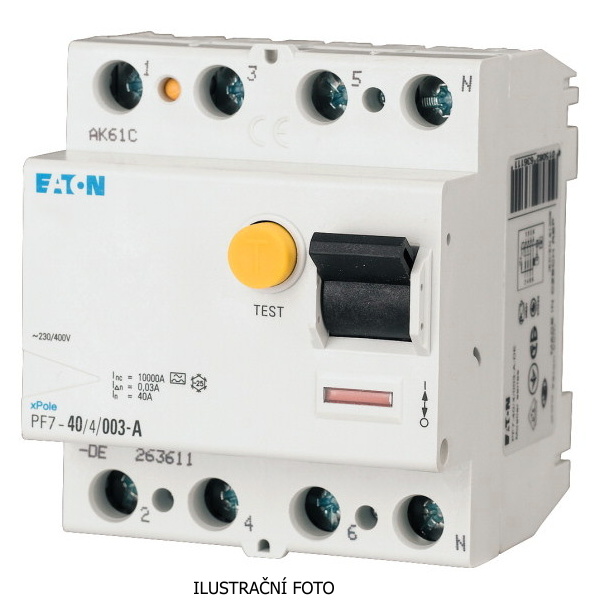

Proudový chránič EATON PF7-100/4/03 100A 102927

Proudový chránič PF7. Typ AC – citlivost na střídavý reziduální proud, bez zpoždění vybave... Zobrazit více

Výrobce: EATON

Kód produktu: 74997701 Zkopírováno

Kód dodavatele: 102927 Zkopírováno

EAN: 4015081027729 Zkopírováno

Počet pólů: 4

Jmenovité napětí: 400 V

Jmenovitý proud: 100 A

Jmenovitý svodový proud: 0.3 mA

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Ihned k odeslání 3 ks

Nyní s DPH: 4 410,69 Kč

Cena bez DPH: 3 645,20 Kč

Cena za ks bez DPH: 3 645,20 Kč

ks
ks
balení (30 ks)
Recykl. poplatek 0,52 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Proudový chránič PF7. Typ AC – citlivost na střídavý reziduální proud, bez zpoždění vybavení – odolnost proti rázovému proudu 250 A.

Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn <= 30 mA), pro doplňkovou ochranu při poruše (Idn > 30 mA) nebo pro ochranu majetku před vznikem požáru (Idn <= 300 mA). Jmenovitá podmíněná zkratová odolnost 10 kA. Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Volná svorka při použití propojovací lišty. 4pólový chránič může být použit i jako 2pólový nebo 3pólový. Zkušební tlačítko T musí být aktivováno jednou měsíčně. U přístrojů je nutno zajistit ochranu proti přetížení kontaktů. Průřez připojovaných vodičů 1,5–35 mm2.
Název parametru Hodnota
Počet pólů 4
Jmenovité napětí 400 V
Jmenovitý proud 100 A
Jmenovitý svodový proud 0.3 mA
Typ svodového proudu AC
Selektivní typ Ne
Vypínací schopnost Icw 10 kA
Odolnost proti rázovému proudu 0.25 kA
Kmitočet 50 Hz
Možnost vybavení doplňkovými zařízeními Ano
Krytí (IP) IP20
Šířka v modulárních jednotkách 4
Montážní hloubka 69.5 mm
Typ s krátkodobým zpožděním Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Způsob montáže DIN lišta
S aretačním zařízením Ano
Teplota okolí během provozu -25 - 60 °C
Stupeň znečištění 2
Připojitelný průřez vícedrátového vodiče 1.5 - 16 mm2
Připojitelný průřez jednodrátového vodiče 1.5 - 35 mm2
Druh napětí AC
Chráněno proti výbuchu Ne
Všechny parametry
