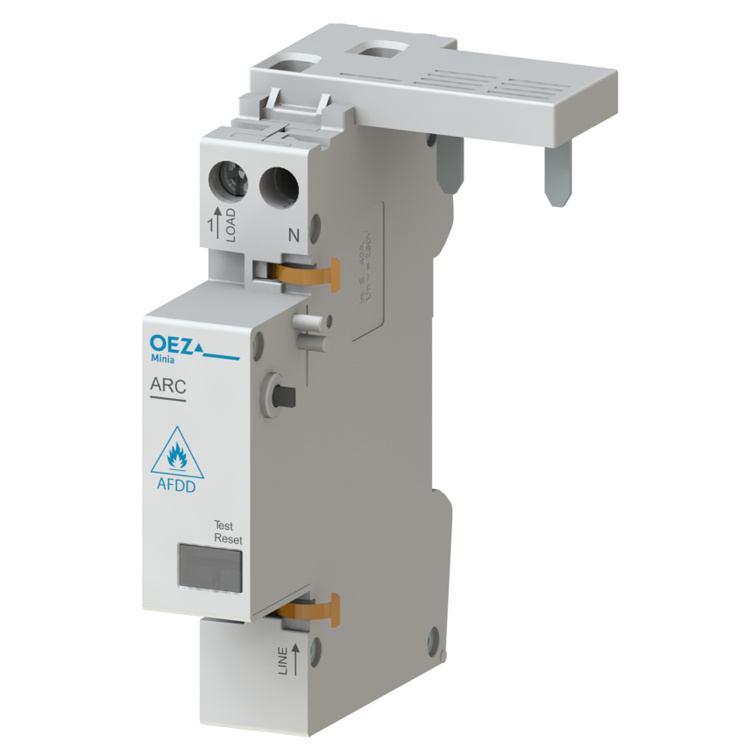

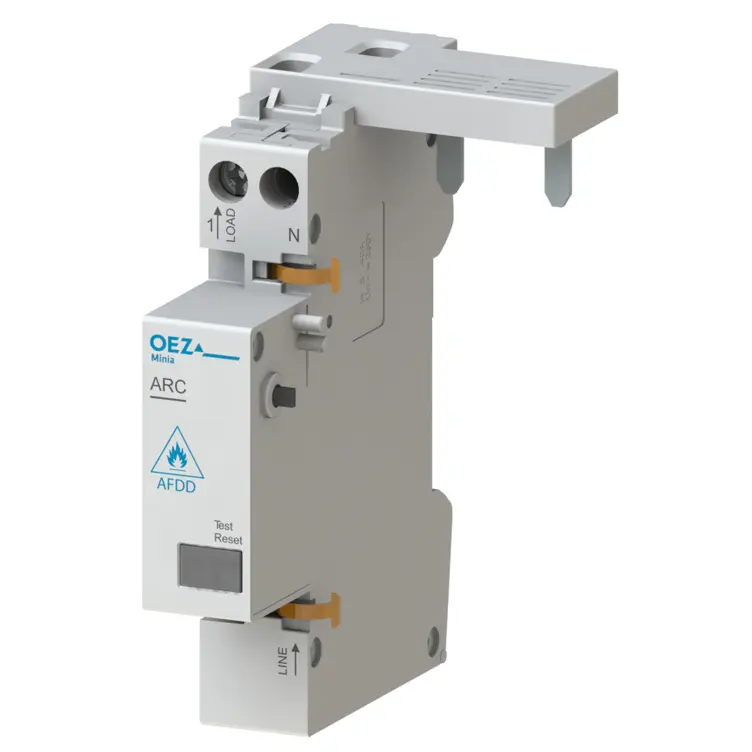

Proudový chránič OEZ ARC-16-1N-3M 45532

Ochrana proti vzniku požáru, která zaplňuje funkční mezeru současných ochran - jističů, proudových chráničů a pojistek – a která posunuje bezpečnost instalace na vyšší úroveň.

Spoušť obloukové ochrany ARC (AFD unit) detekuje sériové a paralelní poruchové oblouky a při poruše rozpojí obvod, čímž zabrání vzniku požáru. Rozpojení obvodu zajišťuje jistič LTE/LTN nebo proudový chránič s nadproudovou ochranou OLE/OLI, který
je mechanicky a elektricky spojen s vlastní spouští obloukové ochrany. Spojením spouště obloukové ochrany s jističem nebo proudovým chráničem s nadproudovou ochranou vzniká funkční jednotka –oblouková ochrana AFDD.

Obloukové ochrany AFDD doporučujeme instalovat zejména pro odbočky světelných a zásuvkových obvodů 230V do 40A.

Obloukové ochrany AFDD musí být instalovány na začátku obvodu, který má být chráněn. Pokud je to možné, na jeden vývod bychom měli použít jednu
obloukovou ochranu AFDD, aby uživatel mohl využít výhod, které z toho plynou:
– počet nechtěně odpojených zátěží a vodičů je minimalizován
– je snadnější najít místo poruchy
– jsou redukována nechtěná vypnutí z důvodu menšího
překrývání rušení. Je nezbytné dodržet směr připojení k zátěži, jelikož oblouková ochrana je směrově citlivá (viz schema).

Vysoká odolnost proti nechtěným vypnutím, tj. vypnutím, která pocházejí z oblouků, které nejsou nebezpečné a běžně se nacházejí v síti při provozu – např. oblouk na kontaktech spínače apod.

Ochrana zátěží před nadpětím - spoušť je vybavena nadpěťovou spouští, která v případě déletrvajícího nadpětí rozpojí obvod.

Test pro spolehlivý provoz - spoušť je vybavena testovacím tlačítkem a samočinným testem pro otestování obvodů a detekčního algoritmu.

Jasná informace o důvodech vypnutí - LED ukazatelem stavu z čela přístroje.

Snadná údržba - obloukové ochrany AFDD vyhovující
ČSN EN 62606 jsou určené pro ovládání laiky a nevyžadují
údržbu.

Příslušenství
– pomocné a signalizační spínače PS-LT/SS-LT
– napěťové a podpěťové spouště SV-LT/SS-LT
– uzamykací vložky OD-LT.
Příslušenství se montuje na jističe LTN/LTE a proudové chrániče s nadproudovou ochranou OLI/OLE.
