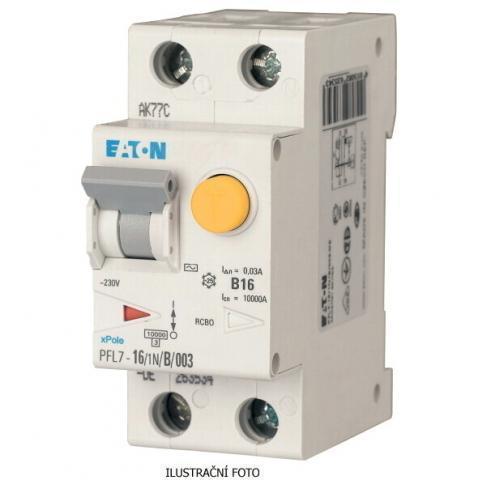

Proudový chránič s jističem EATON PFL7-16/1N/B/003-A 10kA 16A 263535

Proudový chránič s nadproudovou ochranou PFL7. Odolnost proti ráz. proudu 250 A, citlivost... Zobrazit více

Výrobce: EATON

Kód produktu: 95074 Zkopírováno

Kód dodavatele: 263535 Zkopírováno

EAN: 4015082635350 Zkopírováno

Počet pólů (celkem): 2

Počet jištěných pólů: 1

Jmenovité napětí: 230 V

Jmenovitý proud: 16 A

Ihned k vyzvednutí na 23 pobočkách

Ihned k odeslání 55 ks

Nyní s DPH: 1 555,01 Kč

Cena bez DPH: 1 285,13 Kč

Cena za ks bez DPH: 1 285,13 Kč

ks
ks
balení (60 ks)
Recykl. poplatek 0,33 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
Proudový chránič s nadproudovou ochranou PFL7. Odolnost proti ráz. proudu 250 A, citlivost i na pulzující ss proud. Vypínací schopnost jističe 10 kA, 1+Npólové. Typ A – citlivost na střídavý i pulzující stejnosměrný reziduální proud. Bez zpoždění vybavení – odolnost proti rázovému proudu 250 A.

Lze použít pro základní nebo doplňkovou ochranu osob před úrazem elektrickým proudem (Idn <= 30 mA). Vypínací schopnost jističe 10 kA. Strana síťového připojení je libovolná – možnost volby přívodních/vývodních svorek. Funkce přístroje není závislá na poloze. Signalizace stavu vypnuto – zapnuto. Dvojí funkce svorek – hlavičkové / třmenové. Volná svorka při použití propojovací lišty. Zkušební tlačítko T musí být aktivováno jednou měsíčně. Průřez připojovaných vodičů 1–25 mm2.
Název parametru Hodnota
Počet pólů (celkem) 2
Počet jištěných pólů 1
Jmenovité napětí 230 V
Jmenovitý proud 16 A
Jmenovitý svodový proud 0.03 A
Typ svodového proudu A
Třída omezení energie 3
Jmenovitá vypínací schopnost dle IEC 60947-2 0 kA
Kmitočet 50 Hz
Vypínací charakteristika B
Společně spínaný neutrální vodič Ano
Kategorie přepětí 3
Stupeň znečištění 2
Šířka v modulárních jednotkách 2
Montážní hloubka 69.5 mm
Krytí (IP) IP20
Odolnost proti rázovému proudu 0.25 kA
Druh napětí AC
Provedení proti náhodnému sepnutí Ne
Jmenovité provozní napětí Ui 440 V
Jmenovité impulzní výdržné napětí Uimp 4 kV
Jmenovitá zkratová vypínací schopnost podle EN 61009 10 kA
Jmenovitá zkratová vypínací schopnost Icn podle EN 61009-1 10 kA
S aretačním zařízením Ne
Teplota okolí během provozu -25 - 40 °C
Připojitelný průřez jednodrátového vodiče 1 - 25 mm2
Připojitelný průřez vícedrátového vodiče 1 - 25 mm2
Vypínací charakteristika Bez zpoždění
Montáž pod omítku Ne
Všechny parametry
