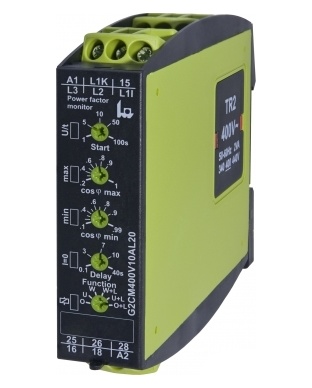

TELE HAASE RELÉ HLÍDACÍ G2CM400V10AL20 SÉRIE GAMMA

Hlídací relé G2CM400V10AL20 Relé pro hlídání běhu nasucho odstředivých čerpadel s 1-fázový... Zobrazit více

Výrobce: TELE Haase

Kód produktu: 60997507 Zkopírováno

Kód dodavatele: 2390602 Zkopírováno

EAN: 9008662002890 Zkopírováno

Typ el. připojení: Šroubové připojení

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 400 V

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 24 - 400 V

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Ihned k vyzvednutí na 28 pobočkách

Ihned k odeslání 39 ks

Nyní s DPH: 2 951,89 Kč

Cena bez DPH: 2 439,58 Kč

Cena za ks bez DPH: 2 439,58 Kč

ks
Recykl. poplatek 1,02 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
​

Hlídací relé G2CM400V10AL20

Relé pro hlídání běhu nasucho odstředivých čerpadel s 1-fázovými i 3-fázovými motory

  • Dvě rozhodovací úrovně
  • Časové zpoždění po zapnutí a po chybě
  • Maximální měřený proud přes relé 10 A
  • Paměť chyby
  • Rozpoznání vypnutého motoru In = 0
  • 2 přepínací kontakty

TECHNICKÉ INFO

  • dvě rozhodovací úrovně – podtížení, přetížení, tolerance 0,1 – 0,99 cos φ
  • maximální měřený proud přes relé 2A
  • časové zpoždění až 100 s po zapnutí
  • časové zpoždění až 40 s po chybě
  • nastavitelná hystereze
  • optická indikace
  • vhodný i pro obvody s FM (10 – 100 Hz)
  • galvanicky oddělené napájecí napětí modulem TR 2 … V AC nebo SNT 24 V DC
  • průmyslové provedení na lištu DIN
Název parametru Hodnota
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
S odnímatelnými svorkami Ne
Měřicí proud 0.5 - 10 A
Jmenovitý provozní kmitočet 10 - 100 Hz
Počet fází 3
Nastavitelná hodnota odezvy pro cos fi 0.1 - 1
Min. nastavitelná doba zpoždění odezvy 1 s
Max. přípustná doba zpoždění odezvy 100 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 40 s
Šířka 22.5 mm
Výška 90 mm
Hloubka 108 mm
Počet přepínacích kontaktů 2
Jmenovité napětí 40 - 415 V
Všechny parametry
Název parametru Hodnota
Typ el. připojení Šroubové připojení
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 400 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh napětí pro ovládání AC/DC
S odnímatelnými svorkami Ne
Měřicí proud 0.5 - 10 A
Jmenovitý provozní kmitočet 10 - 100 Hz
Počet fází 3
Nastavitelná hodnota odezvy pro cos fi 0.1 - 1
Min. nastavitelná doba zpoždění odezvy 1 s
Max. přípustná doba zpoždění odezvy 100 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 40 s
Šířka 22.5 mm
Výška 90 mm
Hloubka 108 mm
Počet přepínacích kontaktů 2
Jmenovité napětí 40 - 415 V
