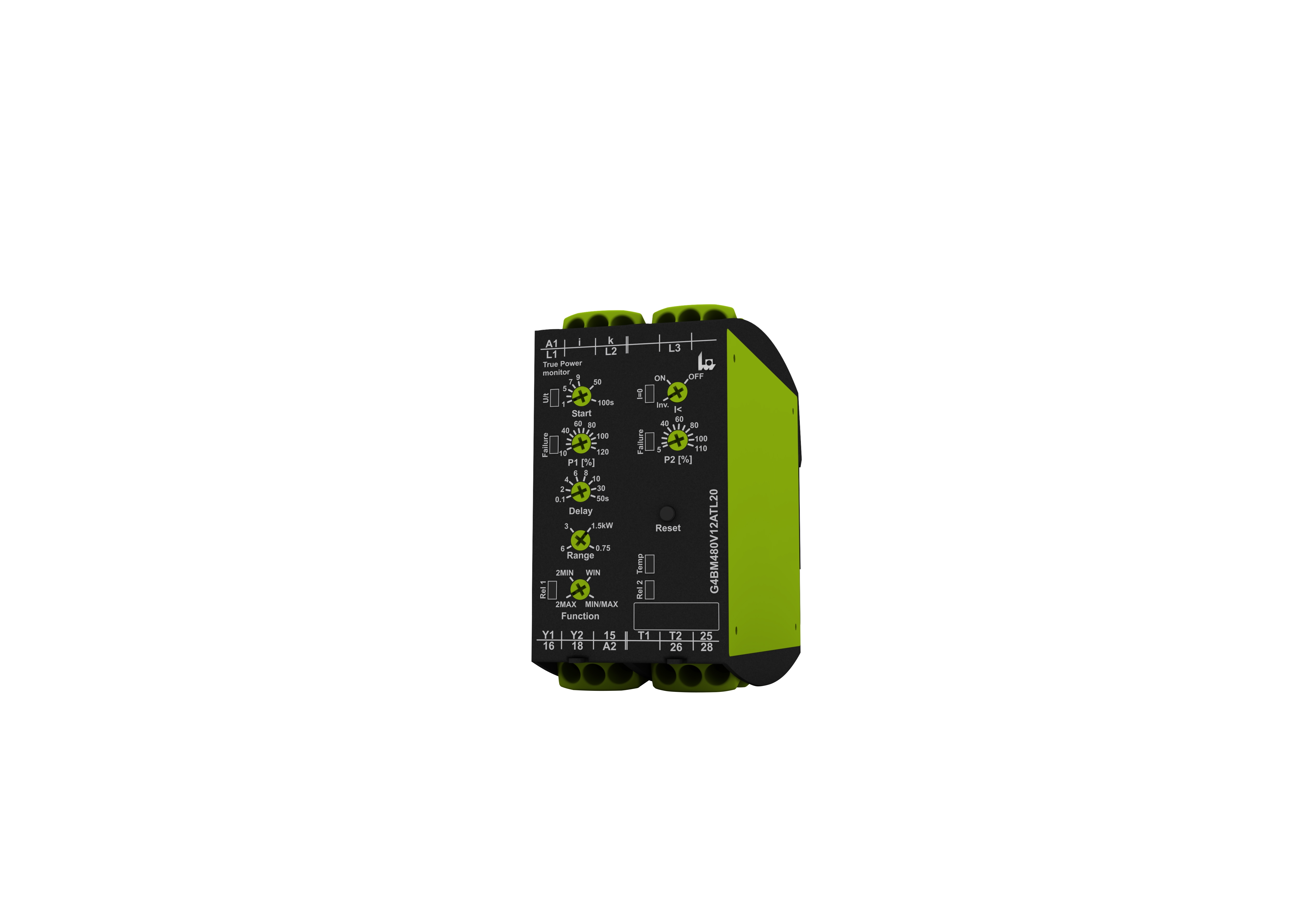

TELE HAASE RELÉ HLÍDACÍ G4BM480V12ATL20 1F NEBO 3F MULTIFUNKČNÍ 2 CO MONITOROVÁNÍ TEPLOTY VINUTÍ MOTORU

Hlídací relé G4BM480V12ATL20 Relé pro hlídání podtížení a přetížení 3-fázových i 1-fázovýc... Zobrazit více

Výrobce: TELE Haase

Kód produktu: 83464659 Zkopírováno

Kód dodavatele: 2394702 Zkopírováno

EAN: 9008662006157 Zkopírováno

Typ el. připojení: Závitová přípojka

Druh napětí pro ovládání: AC

S odnímatelnými svorkami: Ne

Jmenovité napětí: 0 - 480 V

Ihned k vyzvednutí v Brno - Kšírova (centrála)

Ihned k odeslání 2 ks

Dostupnost na pobočkách

Pobočka Dostupnost
Brno - Kšírova (centrála) Ihned k vyzvednutí 2 ks
Brno-Řečkovice K vyzvednutí do 2 pracovních dnů
Blansko K vyzvednutí do 2 pracovních dnů
Bystřice nad Pernštejnem K vyzvednutí do 2 pracovních dnů
Čáslav K vyzvednutí do 2 pracovních dnů
Česká Třebová K vyzvednutí do 2 pracovních dnů
Hradec Králové K vyzvednutí do 2 pracovních dnů
Hustopeče K vyzvednutí do 2 pracovních dnů
Chotěboř K vyzvednutí do 2 pracovních dnů
Jevíčko K vyzvednutí do 2 pracovních dnů
Kladno K vyzvednutí do 2 pracovních dnů
Kroměříž K vyzvednutí do 2 pracovních dnů
Liberec K vyzvednutí do 2 pracovních dnů
Pardubice K vyzvednutí do 2 pracovních dnů
Praha 13 - Stodůlky K vyzvednutí do 2 pracovních dnů
Praha 4 - Spořilov K vyzvednutí do 2 pracovních dnů
Praha 9 - Horní Počernice K vyzvednutí do 2 pracovních dnů
Prostějov K vyzvednutí do 2 pracovních dnů
Rychnov nad Kněžnou K vyzvednutí do 2 pracovních dnů
Sokolov K vyzvednutí do 2 pracovních dnů
Svitavy K vyzvednutí do 2 pracovních dnů
Šenov u Nového Jičína K vyzvednutí do 2 pracovních dnů
Tišnov K vyzvednutí do 2 pracovních dnů
Trutnov K vyzvednutí do 2 pracovních dnů
Třebíč K vyzvednutí do 2 pracovních dnů
Uherské Hradiště K vyzvednutí do 2 pracovních dnů
Valašské Meziříčí K vyzvednutí do 2 pracovních dnů
Velké Meziříčí K vyzvednutí do 2 pracovních dnů
Vysoké Mýto K vyzvednutí do 2 pracovních dnů
Zábřeh K vyzvednutí do 2 pracovních dnů
Zastávka u Brna K vyzvednutí do 2 pracovních dnů
Zlín K vyzvednutí do 2 pracovních dnů
Žďár nad Sázavou K vyzvednutí do 2 pracovních dnů

Nyní s DPH: 11 688,95 Kč

Cena bez DPH: 9 660,29 Kč

Cena za kus bez DPH: 9 660,29 Kč

ks
Recykl. poplatek 0,35 Kč započten v ceně.
Popis Parametry Dokumenty ke stažení
​

Hlídací relé G4BM480V12ATL20

Relé pro hlídání podtížení a přetížení 3-fázových i 1-fázových asynchronních motorů, hlídání teploty vinutí

  • Dvě rozhodovací úrovně – 4 funkce
  • Analogové nastavení úrovní
  • Volitelné hlídání teploty motorů
  • Časové zpoždění po zapnutí a po chybě
  • Paměť chyby
  • Rozpoznání vypnutého motoru In = 0
  • 2 nezávislé přepínací kontakty

TECHNICKÉ INFO

  • dvě rozhodovací úrovně P1 a P2
  • hlídání min/max a tolerance 5 – 120% Pn
  • 4 měřicí výkonové rozsahy 0,75 kW; 1,5 kW; 3 kW a 6 kW
  • hlídání odporu PTC (až 6 v sérii)
  • možnost použít bimetalové čidlo
  • interní RESET
  • paměť výskytu chyby
  • časové zpoždění až 100 s po zapnutí
  • časové zpoždění až 50 s po chybě
  • nastavitelná hystereze
  • nastavení kontaktu při In = 0
  • optická indikace
  • vhodný i pro obvody s FM (10 – 100 Hz)
  • galvanicky oddělené napájecí napětí 12 – 500 V AC modulem TR 3 … V AC
  • průmyslové provedení na lištu DIN
Název parametru Hodnota
Typ el. připojení Závitová přípojka
Druh napětí pro ovládání AC
S odnímatelnými svorkami Ne
Jmenovité napětí 0 - 480 V
Měřicí proud 0.15 - 12 A
Jmenovitý provozní kmitočet 10 - 400 Hz
Počet fází 3
Min. nastavitelná doba zpoždění odezvy 1 s
Počet přepínacích kontaktů 2
Šířka 45 mm
Výška 90 mm
Hloubka 108 mm
Max. přípustná doba zpoždění odezvy 100 s
Min. nastavitelná doba zpoždění odtahu 0.1 s
Max. přípustná doba zpoždění odtahu 50 s
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 500 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 500 V
